desde la membrana al brazo corto de una palanca de dos
brazos
3 . En la escala de medida de altura regulable 2
la fuerza se indica de forma magnificada. Con una pesa
ranurada
4 , desplazable sobre el brazo largo de la pa-
lanca, se puede compensar la fuerza que actúa sobre el
brazo corto. Cuatro vasijas de vidrio
bm de distintas for-
mas pero con igual superficie de base y altura, se en-
cuentran a disposición del alumno para la experimenta-
ción. Mediante un indicador de nivel
1 , se puede mar-
car la altura de llenado de las vasijas de vidrio. Un tubo
de salida
bl , ubicado en la parte posterior de la tubula-
dura de vidrio acrílico, permite conectar una manguera
para descargar el líquido.
Altura de las vasijas utilizables:
220 mm
Diámetro de la superficie de base: 22 mm
Altura total:
350 mm
Superficie de la placa soporte: 260 mm x 100 mm
Longitudes de los brazos
de la palanca:
20 mm, 175 mm
Tubo de salida: 8 mm Ø
Peso de compensación: 20,4 g
Peso: 0,8 Kg
3. Servicio
•
Colocar el aparato de Pascal en alto de manera que, a
través de una manguera ubicada en el tubo de salida,
se pueda recoger el líquido en un recipiente.
•
Marcar la posición de equilibrio de la palanca sin car-
ga (sin la pesa ranurada) en la escala de medida des-
plazable.
•
Colocar la vasija de vidrio en el aparato de Pascal de
tal forma que el tubo de salida esté cerrado.
•
Verter el líquido experimental en la vasija de vidrio y
marcar la altura de llenado con el indicador de nivel.
•
Volver a equilibrar la palanca con ayuda del peso
ranurado.
•

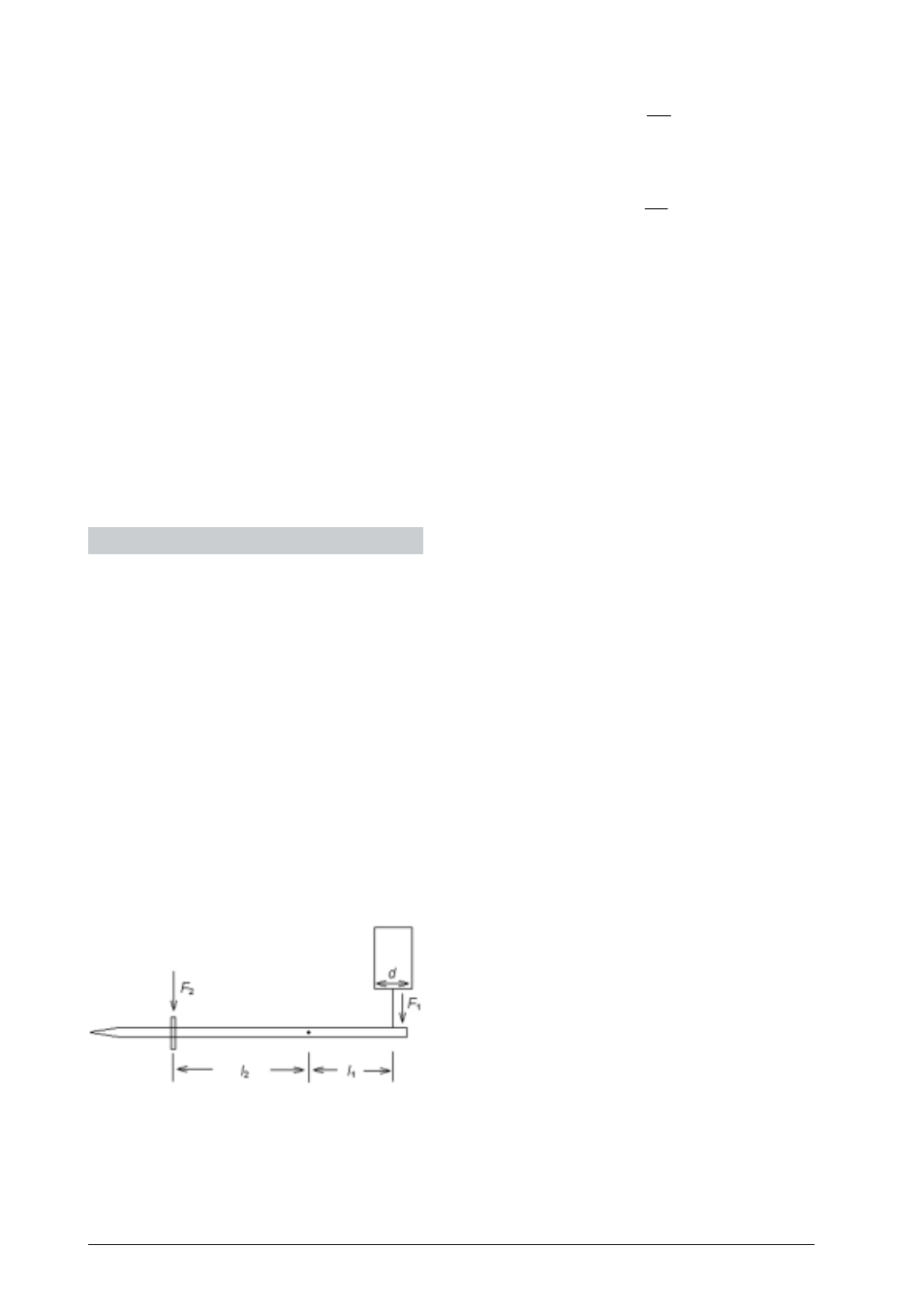

Para determinar la presión sobre el fondo, calcúlese
primeramente la fuerza F
1
, que ejerce la columna de
líquido sobre la membrana a partir de las longitudes
de los brazos de palanca l
1
y l
2
y de la fuerza F
2
ejerci-
da por la pesa ranurada.
I F
F
I
= 2 2
1
1
•
La presión sobre el fondo es la resultante de
F
P
r
=
π
1
2
,
siendo r el radio de la superficie base efectiva de la
vasija. (Determinar el diámetro d = 2r con un pie de
rey.)
•
Levantar la vasija de vidrio hasta el punto en el que el
líquido experimental se vierta en un recipiente a tra-
vés de la manguera de salida.
•
Secar bien el aparato para evitar el ensuciamiento del
mismo debido a líquidos residuales.
3.1 Recambio de membrana de goma y arandelas
de junta
•
Para cambiar la membrana de goma deben aflojarse
los tornillos
9 y extraerse la tubuladura de vidrio
acrílico 8 tirando hacia arriba.
•
Destornillar la parte inferior, esto es, el sujetador de
la membrana, y retirar la arandela de plástico y la
membrana defectuosa.
•
Fijar la membrana nueva con la arandela de plástico.
A tal efecto, hay que dejar que la membrana quede
ligeramente combada. Una membrana demasiado
tensa falsea los resultados de los experimentos.
•
Volver a atornillar la tubuladura de vidrio acrílico en
el aparato.
Si el aparato pierde líquido a pesar de que las vasijas de
vidrio están debidamente colocadas, debe cambiarse la
junta.
•
Para realizar esta operación hay que sacar la tubula-
dura de vidrio acrílico
8 y destornillar la parte infe-
rior, esto es, el sujetador de la membrana.
•
Agarrar los labios de las juntas y sacar la junta.
•
Insertar las arandelas de estanqueidad nuevas en la
ranura apretando fuertemente.
