Manuel d’utilisation
08/05 ALF

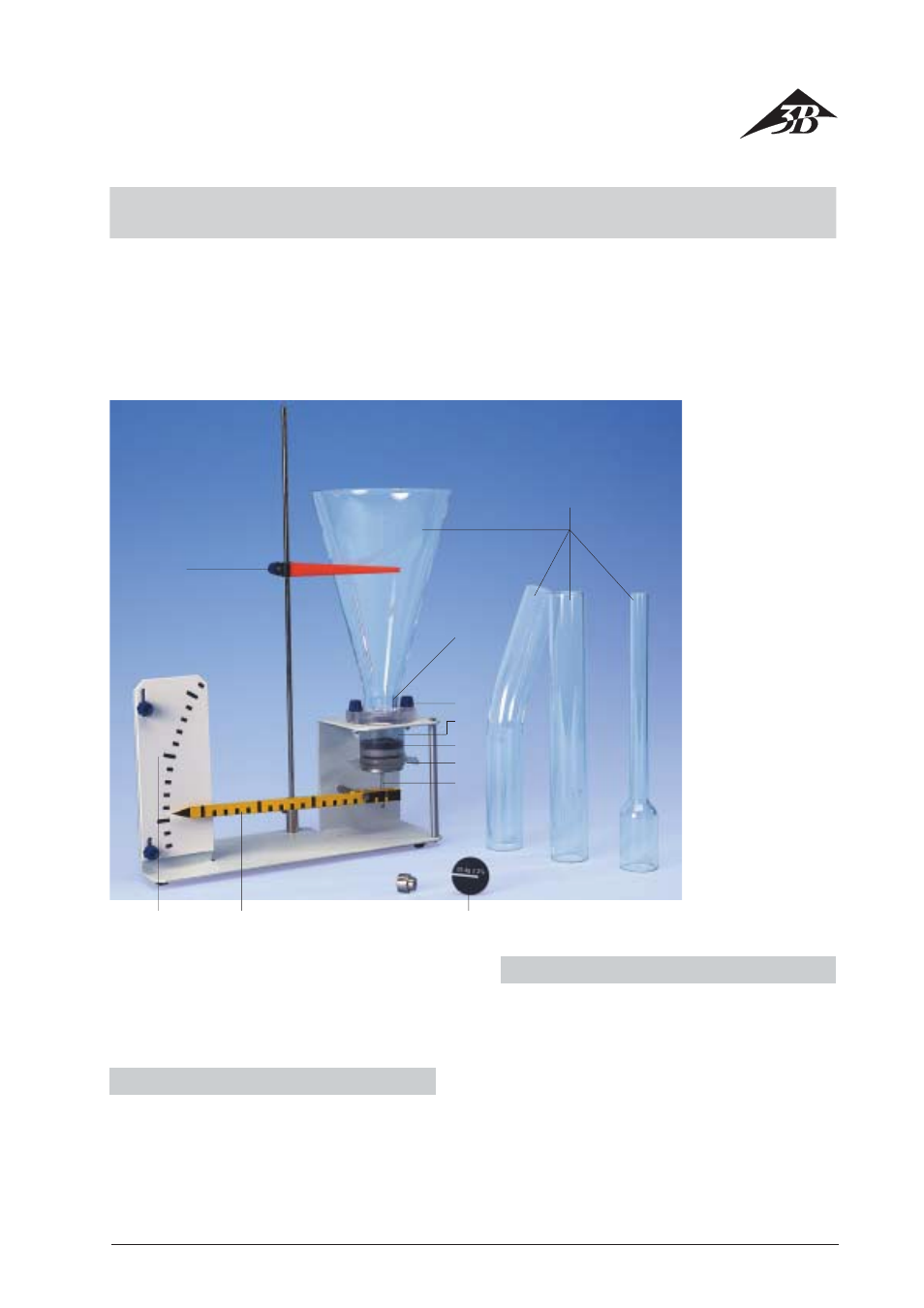

Paradoxe de Pascal U15070
1 Indicateur de niveau
2 Graduation
3 Levier à deux bras avec
graduation
4 Poids à fente
5 Piston pour la transmission
de la force
6 Membrane en caoutchouc
7 Bagues étanches
8 Supports en verre acrylique
9 Vis de fixation pour
supports de réception
bl Tube d’écoulement à
l’arrière
bm Récipients en verre
2 3 4
1
5
6
7
8
9
bl
bm
Le dispositif de pression au sol permet de démontrer le
paradoxe hydrostatique et de réaliser des mesures quan-
titatives de la pression au sol en fonction de la hauteur
de la colonne de liquide.
1. Consignes de sécurité
•
Manipulez les récipients en verre avec précaution.
•
N’exposez pas les récipients en verre à des charges
mécaniques. Risque de cassure.
•
N’utilisez que des liquides qui n’attaquent pas la
membrane en caoutchouc et les bagues étanches.
De l’eau colorée convient parfaitement.
2. Description, caractéristiques techniques
Le système est constitué d’une plaque de base en métal,
dont le côté droit présente une fixation pour un support
en verre acrylique
8 (avec bagues étanches 7 et mem-
brane en caoutchouc 6 ) destiné à recevoir les récipients
en verre bm . Le liquide dans le récipient exerce une force
sur la membrane en caoutchouc. La force est transmise
par un piston
5 depuis la membrane sur le bras de
levier court d’un levier à deux bras 3 . La force est repré-
sentée agrandie sur la graduation 2 réglable en hau-
teur. Un poids 4 pouvant être déplacé sur le bras long
du levier permet de compenser la force exercée sur le
bras court. Quatre récipients en verre
bm de forme diffé-
