28
OPERATION MANUAL
C
onexion del eQualizador a su sisteMa
Los ecualizadores de la Serie 20 tienen entradas y salidas balanceadas que pueden ser utilizadas con cualesquiera de
los dispositivos de nivel de línea balanceados o desbalanceados. Para una información más concreta sobre las posi-
bilidades de cableado, sírvase referirse a la sección titulada Consideraciones para la Instalación.
Para conectar el ecualizador a su sistema sonoro siga los pasos siguientes:
• Desconecte todo el equipo antes de hacer las conexiones.
• Monte el ecualizador en un bastidor de ancho estándar.
Instale los ecualizadores en un bastidor con los tornillos suministrados. Puede montarse encima o debajo de
cualquier equipo que no genere demasiado calor. La temperatura ambiente no debe exceder 113° F (45°C)
cuando esté en uso el equipo. Aunque el chasis del aparato está protegido contra radiofrecuencia e interferencia
electromagnética, deben evitarse campos de muy alta RF y IEM.
• haga las conexiones audio por medio de las conexiones XLR, regleta de bornes o jack estéreo 6,3 mm
(según las aplicaciones):
Los tres tipos de conectores para las entradas y salidas pueden ser utilizados para conexiones balanceadas y
desbalanceadas. La utilización de más de un conector a la vez para las entradas puede desequilibrar líneas bal-
anceadas, causar cancelación de fase, cortocircuitar un conductor o causar daño a otros equipos conectados al
ecualizador. Puede utilizarse más de una salida en forma simultánea siempre y cuando la carga paralela combi-
nada sea mayor que 600
Ω.
• Seleccione la gama de refuerzo/corte con el conmutador RaNGE
Nota: Cerciórese de que se hayan reducido los niveles audio en los amplificadores de potencia cuando se cambie el ajuste de este conmutador,
ya que puede generar un ruido transitorio audible.
• aplique potencia al ecualizador
Conecte el cordón de alimentación de CA al tomacorriente de CA en la parte de atrás del ecualizador. Dirija el
cordón de alimentación de CA a un tomacorriente alejado de las líneas de audio. La unidad puede encenderse y
apagarse con el interruptor de alimentación en el panel posterior o mediante un interruptor maestro para todo el
equipo. Como los ecualizadores de la Serie 20 consumen relativamente poca energía, las unidades pueden per-
manecer encendidas continuamente.
d
esCripCiones de los paneles posteriores

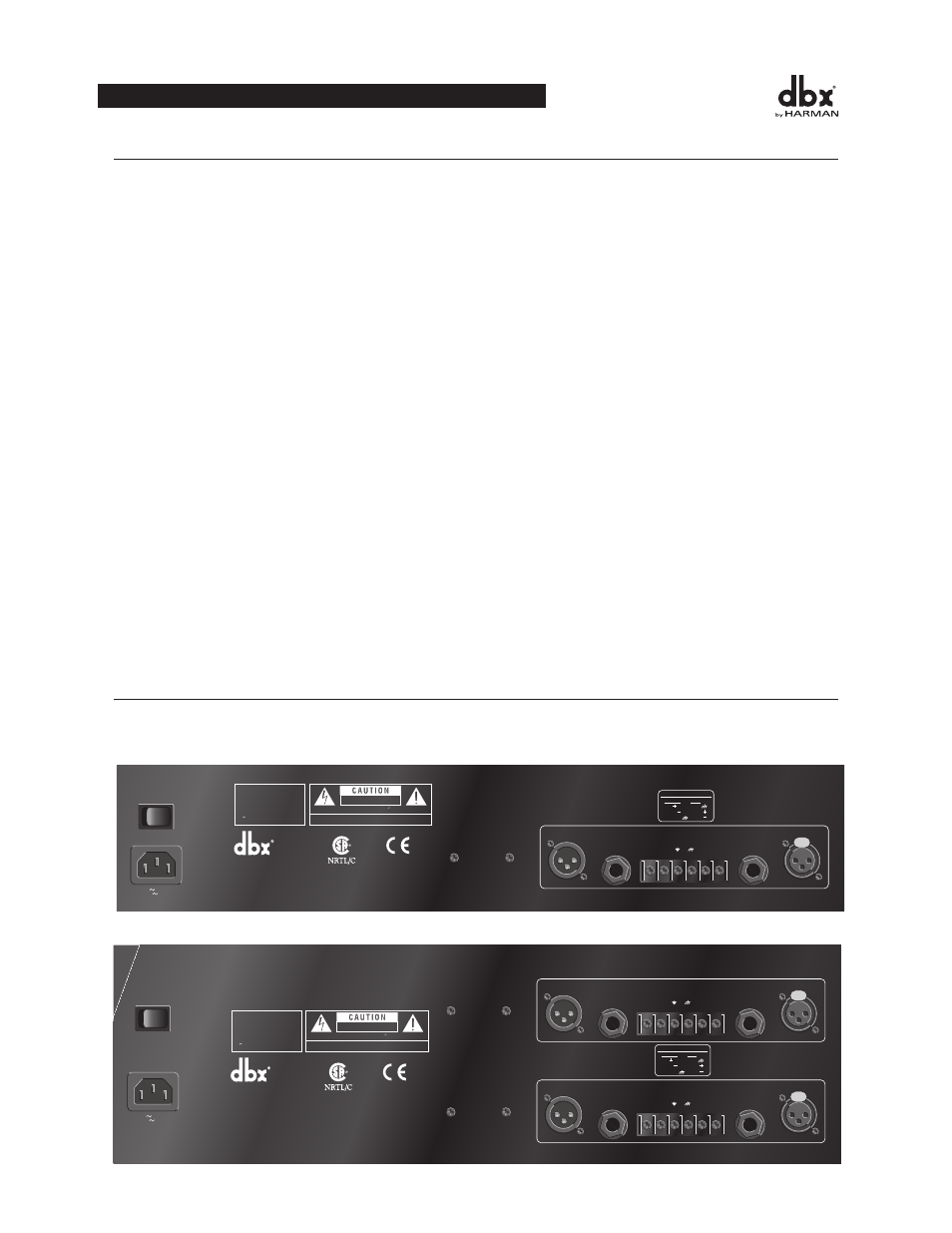

Paneles posteriores
2031 - Ecualizador gráfico de 31 bandas y canal único
2231 - Ecualizador gráfico de 31 bandas y dos canales #85-1565-P1 2031 REAR ART (12-10-96) buyoff
15 WATTS
POWER
OUTPUT
- +
INPUT
- +
OUTPUT INPUT
PHONE:
TIP
RING
SLEEVE XLR:
PIN 1
PIN 2
PIN 3
CONNECTOR POLARITY
INPUT OUTPUT
100V 50/60Hz
120V 60Hz
PROFESSIONAL PRODUCTS
A HARMAN INTERNATIONAL
COMPANY
SALT LAKE CITY, UTAH
MADE IN USA
MODEL 2031
EQUALIZER/LIMITER WITH
TYPE III NOISE REDUCTION
MANUFACTURED UNDER ONE OR MORE OF THE FOLLOWING
U.S. PATENTS: 4,234,804 4,316,107 4,329,598 4,331,931 4,377,792
4,403,199 4,409,500 4,425,551 4,434,380 4,454,433 4,471,324
4,473,793 OTHER PATENTS PENDING
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ATTENTION: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR
CAUTION: TO REDUCE
THE RISK OF FIRE REPLACE
ONLY WITH SAME TYPE FUSE.
ATTENTION: UTILISER
UN FUSIBLE DE RECHANGE DE
MEME TYPE.
#85-2569-P0 2231 REAR ART (12-10-96) buyoff
28 WATTS
OUTPUT INPUT
PHONE:
TIP
RING
SLEEVE XLR:
PIN 1
PIN 2
PIN 3
CONNECTOR POLARITY
INPUT OUTPUT
OUTPUT INPUT
INPUT OUTPUT
100V 50/60Hz
120V 60Hz
PROFESSIONAL PRODUCTS
A HARMAN INTERNATIONAL
COMPANY
SALT LAKE CITY, UTAH
MADE IN USA
MODEL 2231
EQUALIZER/LIMITER WITH
TYPE III NOISE REDUCTION
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ATTENTION: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR
CAUTION: TO REDUCE
THE RISK OF FIRE REPLACE
ONLY WITH SAME TYPE FUSE.
ATTENTION: UTILISER
UN FUSIBLE DE RECHANGE DE
MEME TYPE.
POWER
MANUFACTURED UNDER ONE OR MORE OF THE FOLLOWING
U.S. PATENTS: 4,234,804 4,316,107 4,329,598 4,331,931 4,377,792
4,403,199 4,409,500 4,425,551 4,434,380 4,454,433 4,471,324
4,473,793 OTHER PATENTS PENDING
OUTPUT
- +
INPUT
- +
OUTPUT
- +
INPUT
- +
