20 SERIES GRAPHIC EQUALIZERS

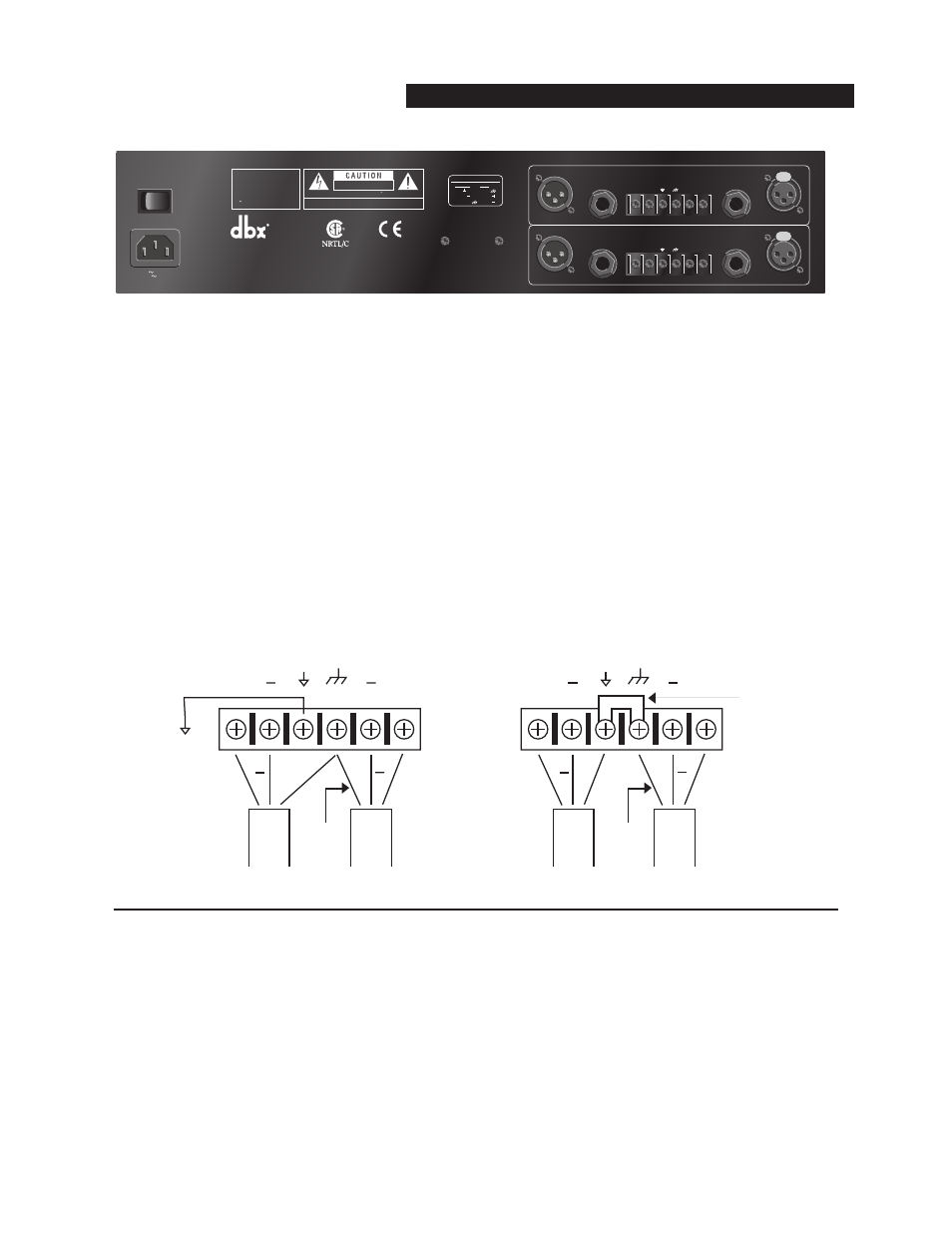

2215 - Correcteur graphique à deux canaux 15 bandes
Prise châssis secteur : Permet le raccordement du cordon secteur du correcteur.
Interrupteur Marche/Arrêt : Permet d’allumer ou d’éteindre le correcteur. Veillez à toujours réaliser les raccorde-
ments audio lorsque le correcteur est éteint.
Connexions d’entrée : Il existe trois types de connecteurs disponibles pour les entrées : XLR femelle à verrouil-
lage, Jack stéréo 6,35 mm et bornier. Le niveau d’entrée maximal supporté par le correcteur est de +22 dBu
(0.775 Vrms).
Connexions de sortie : Il y a trois types de connecteurs disponibles pour les sorties : XLR mâle, Jack stéréo
6,35 mm, et bornier.
Strap de découplage de masse : En supprimant le strap du bornier, la masse du châssis devient indépendante de la
masse électrique du correcteur. Cette opération est parfois nécessaire pour résoudre les problèmes de boucle de
masse. En découplant les masses par la suppression du strap, vous devez raccorder la masse du circuit à un autre
point de masse de votre chaîne audio, de sorte que le correcteur fonctionne normalement.
C
onsidérations sur l
’
installation
Raccordements et câblage : Les correcteurs de la série 20 sont conçus pour travailler à un niveau nominal de
+4 dBu. Les correcteurs d’entrée et de sortie peuvent être indifféremment connectés à des sources symétriques ou
asymétriques, à condition d’effectuer un câblage correct.
Une ligne symétrique se caractérise par la présence de deux conducteurs portant le même signal, mais de polarité
inverse par rapport à la masse. Une ligne asymétrique se caractérise par la présence d’un seul conducteur blindé
transportant le signal, le blindage transportant la masse électrique.
Configuration des câbles d’entrée : L’impédance d’entrée du correcteur est de 40 kΩ symétrique et de 20 kΩ asy-
métrique. Cela rend les entrées des correcteurs de la série 20 parfaitement compatibles avec quasiment toutes les
sources basse impédance (inférieures à 2 k
Ω).
Configuration des câbles de sortie : Le niveau maximal des sorties des correcteurs sous 600Ω est de +18 dBu.
