5 2012-04-13 #:095-9388-1

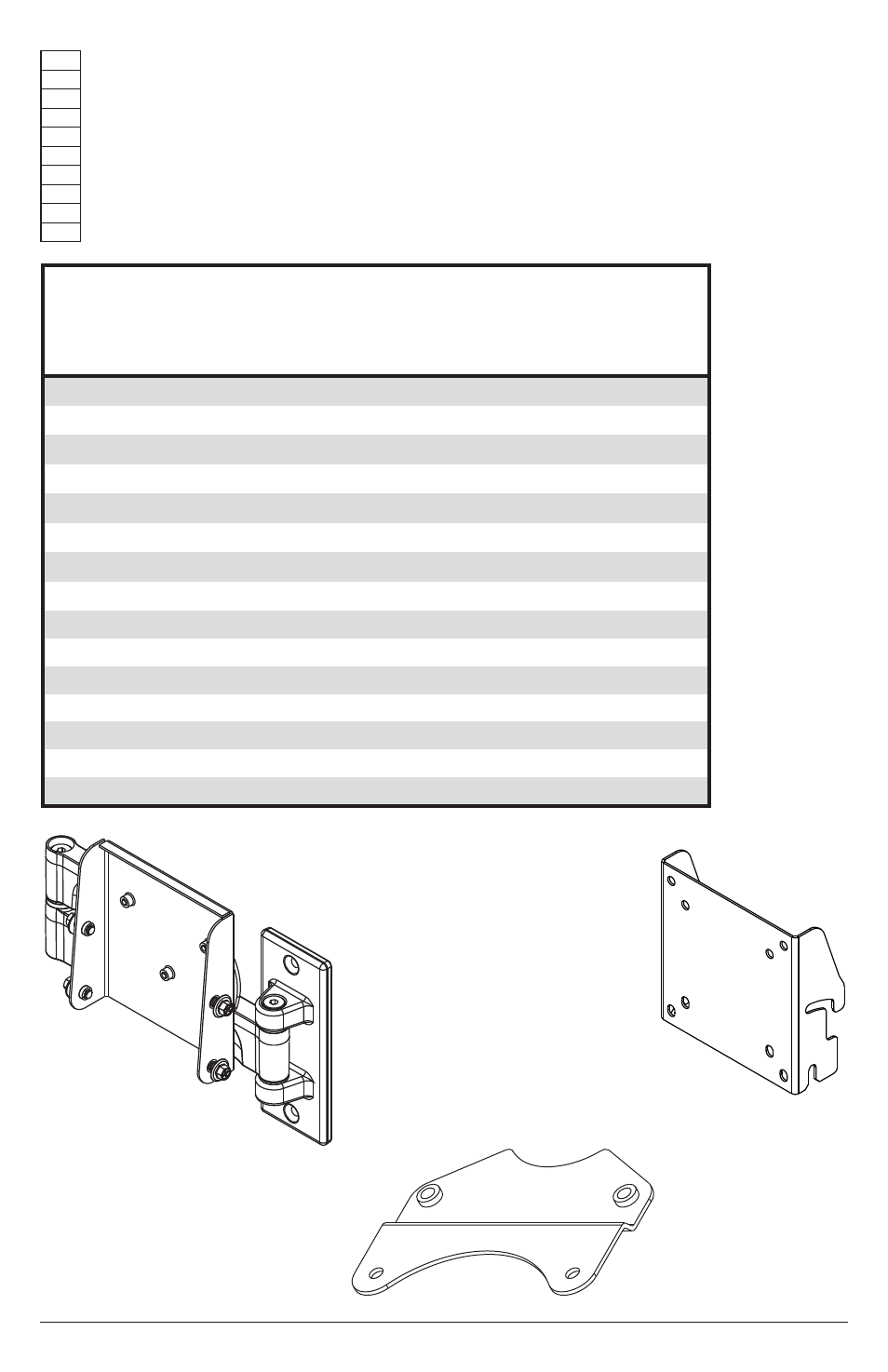

Parts (Before beginning, make sure you have all parts shown below)
Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes)
Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous)
Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind)
Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn)
Parti (prima di iniziare, accertarsi di disporre tutte le parti sotto indicate)
Díly (p
Ĝedtím, než zaþnete, pĜipravte si všechny díly zobrazené níže)
Diely (predtým, ako za þnete, pripravte si všetky diely zobrazené nižšie)
Peças (antes de iniciar, certi ¿ que-se de que tem todas as peças apresentadas em baixo)
Parçalar (Ba úlamadan önce, aúa÷Õda gösterilen bütün parçalarÕn elinizde oldu÷undan emin olun)
ENG
ESP
FRN
DEU
NEL
ITL
ýEŠ
SLK
POR
TÜR
A (1)
B (1)
adapter plate
wall arm
Parts (Before beginning, make sure you have all parts shown below)
Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes)
Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous)
Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind)
Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn)
Parti (prima di iniziare, accertarsi di disporre tutte le parti sotto indicate)
Díly (p
Ĝedtím, než zaþnete, pĜipravte si všechny díly zobrazené níže)
Diely (predtým, ako za þnete, pripravte si všetky diely zobrazené nižšie)
Peças (antes de iniciar, certi ¿ que-se de que tem todas as peças apresentadas em baixo)
Parçalar (Ba úlamadan önce, aúa÷Õda gösterilen bütün parçalarÕn elinizde oldu÷undan emin olun)
ENG
ESP
FRN
DEU
NEL
ITL
ýEŠ
SLK
POR
TÜR
C (2)
wing plate
Description Qty. Part #
A wall arm assembly 1 096-1001
B adapter plate 1 095-1561
C wing plate 2 203-1030
D concrete anchor 2 590-0320
E wood screw 2 520-1202
F M4 x 12mm phillips screw 4 504-9013
G M4 x 20mm phillips screw 4 504-9020
H retaining spacer 4 590-5005
I cable tie anchor 3 590-1290
J 8-32 x 1/4" screw 3 520-1622
K cable ties 3 560-9711
L knob 1 560-1162
M M5 x 8mm phillips screw 4 520-1732
N 4mm allen wrench 1 560-0071
O 5mm allen wrench 1 560-9640
Parts List
