EL TORNILLO
DE FIJACIÓN
DETALLE 1 DETALLE 2
5
Quite dos tornillos de M4 x 8mm y arandelas de M4, de unidad de la columna .

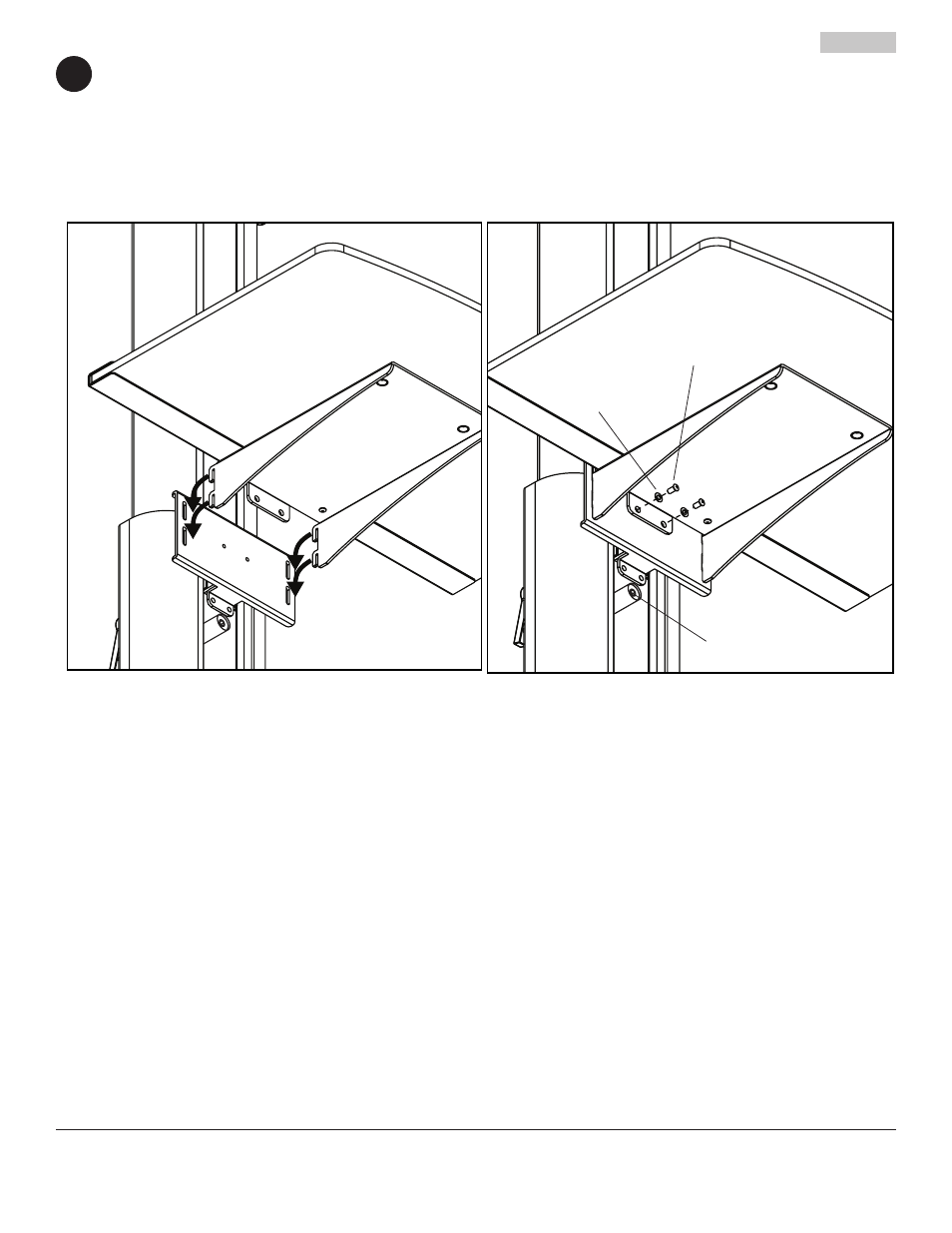

Enganche el soporte de la repisa en la unidad de la columna, como se muestra en el detalle 1. Fije el soporte de
la repisa en la unidad de la columna con dos tornillos de M4 x 8mm dos arandelas de M4, como se muestra en
el detalle 2. La repisa de cristal se puede ajustar verticalmente aflojando las tornillo de fijación de la unidad de la
columna.
NOTA: No ajuste la repisa mientras tenga los componentes encima.
ARANDELAS
DE M4
TORNILLOS
M4 x 8mm
