Español
22 de 41 PUBLICADO: 06-05-06 HOJA #:202-9141-11 (2013-10-01)

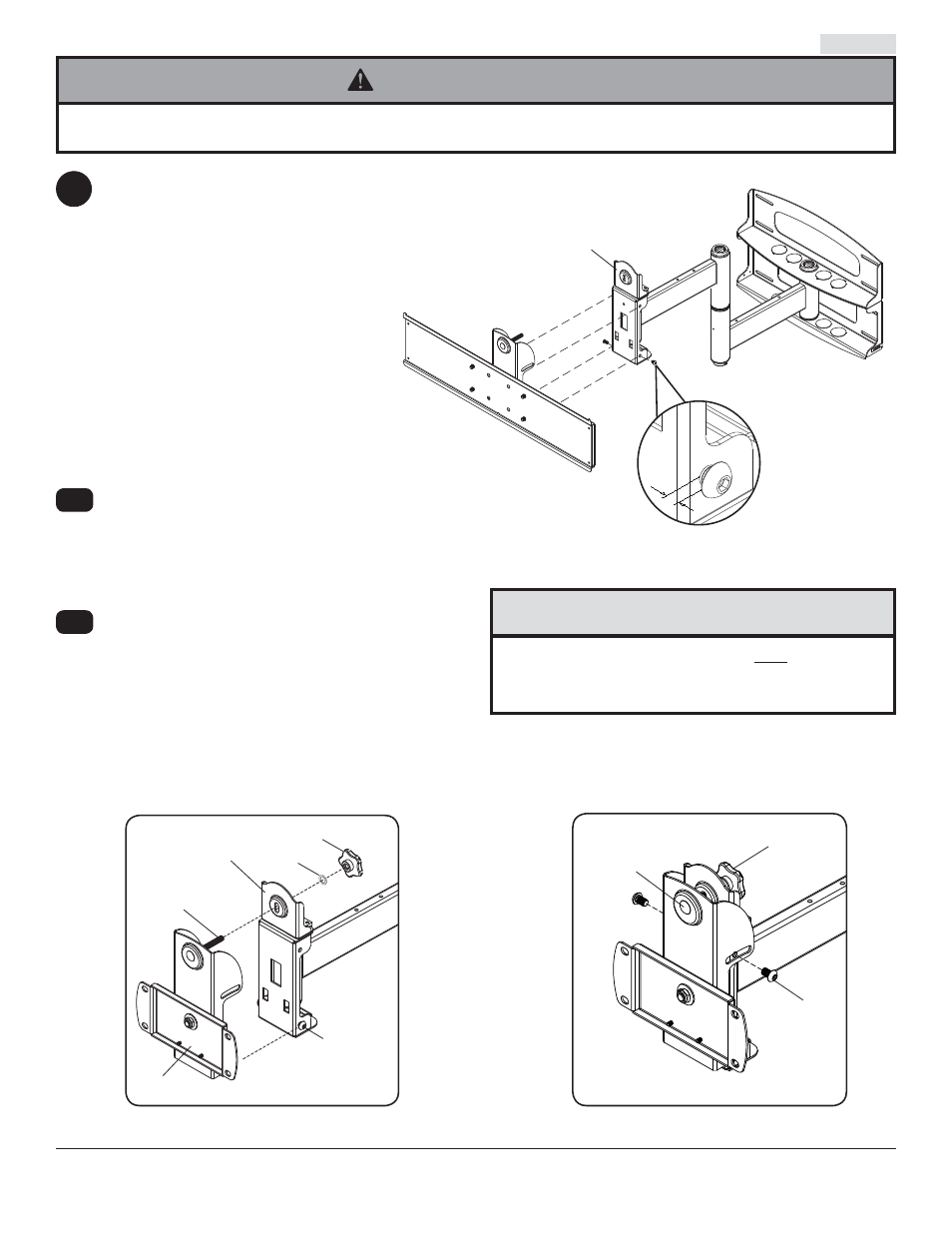

Enganche el armazón de inclinación y giro (B) en
los tornillos M10 (F). Inserte el perno de cabeza
redonda
( I ) en la ranura de la caja giratoria,
como se muestra en la ilustración 6.1. Instale la
arandela de nilón (G) y la perilla de ajuste de la
inclinación (H).
Instale los dos tornillos M10 (F) que quedan,
como se muestra en la ilustración 6.2. APRIETE A
MANO los cuatro tornillos M10 para poder ajustar
la inclinación. Quite la cinta adhesiva del perno
de cabeza redonda (I). Para ajustar la inclinación,
empuje la parte superior de la pantalla de plasma
para disminuir la presión sobre la perilla. Ajuste
la inclinación a la posición deseada y apriete
la perilla de ajuste de la inclinación (H) y luego
apriete fi rmemente los cuatro tornillos M10 (F)
usando una llave allen de 6mm (U).
Inserte dos tornillos M10 (F) en la caja giratoria del armazón del brazo (C), como se muestra. Deje
aproximadamente .25" de la rosca expuesto.
• Cuente con un asistente o con un equipo mecánico de izar para levantar y colocar el televisor de plasma con más
seguridad.
ADVERTENCIA
• Después de ajustar la inclinación, tiene que apretar
todas las fi jaciones. Si no lo hace, el resultado será
que le causará daño al soporte.
ATENCION
6
6-1
6-2
CAJA GIRATORIA
CAJA GIRATORIA
El soporte adaptador no se muestra
para propósitos aclaratorios.
El soporte adaptador no se muestra
para propósitos aclaratorios.
.25"
F
C
fi g. 6.1 fi g. 6.2
I
B
F
H
G
H
F
I
