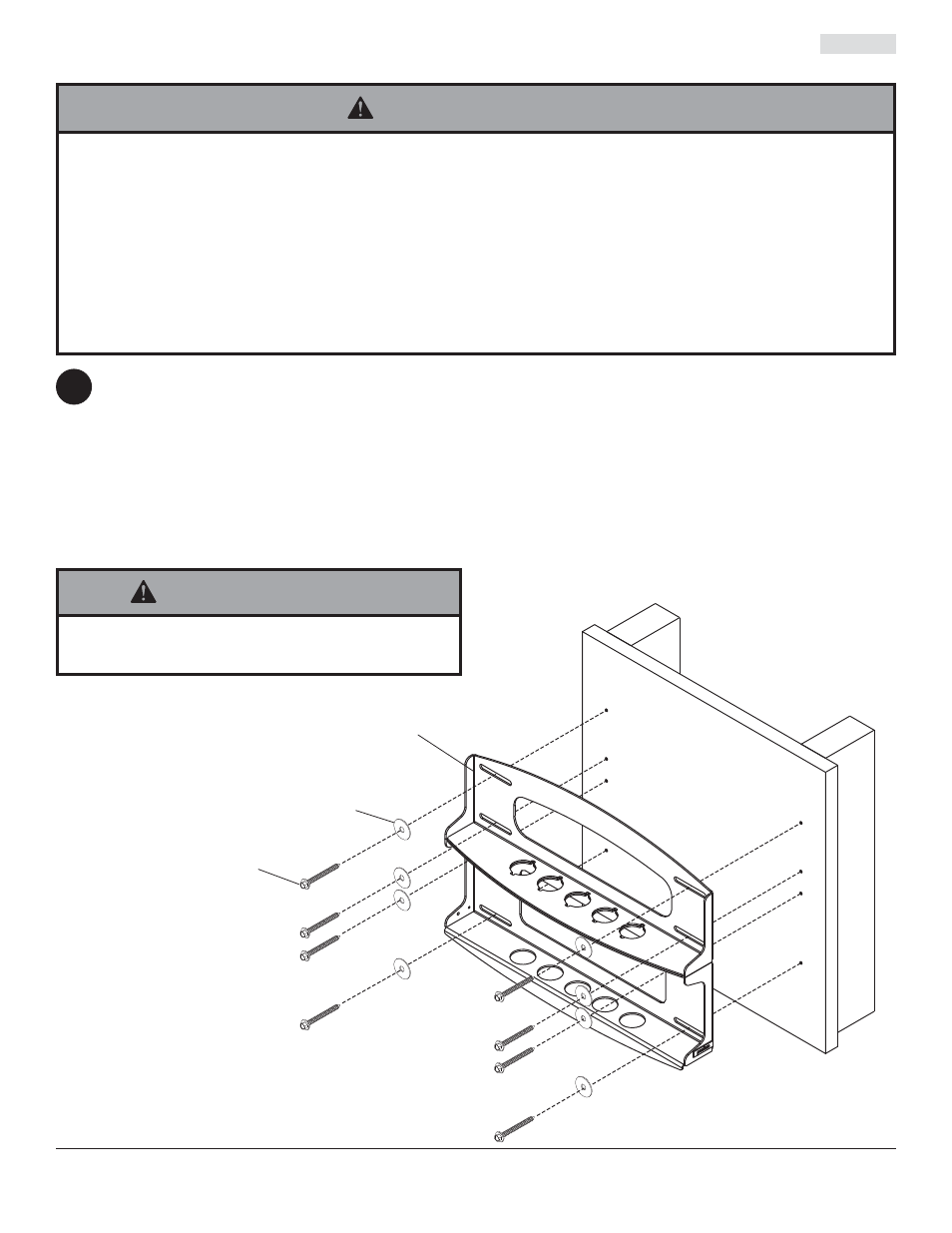

La placa de pared (A) se puede instalar en dos montantes que tengan una separaciσn de 16". Utilice un
localizador de montantes para ubicar los bordes de los montantes. Se recomienda utilizar un localizador de
montantes de “borde a borde”. Tomando los bordes como punto de referencia, trace una lνnea vertical por el
centro de cada montante. Coloque la placa de pared contra la pared para utilizarla como plantilla. Las ranuras
superiores de montaje deben estar ubicadas donde quiere que el centro de la pantalla. Nivele la placa y marque
el centro de los ocho agujeros de montaje. Asegϊrese de que los agujeros de montaje estιn sobre las lνneas
que trazσ por el centro de los montantes. Taladre ocho agujeros de 3/16" (5mm) de diámetro y 3" (76mm) de
profundidad. Asegϊrese de que la placa estι nivelada, fνjela usando ocho tornillos para madera de 5/16 x 3" (O) y
las arandelas (P).
Proceda al paso 2
1
Instalación en una pared con montantes de madera
• El instalador debe verifi car que la superfi cie de apoyo sea capaz de soportar fi rmemente la carga combinada del
equipo y todos los herrajes y componentes.
• Apriete los tornillos para madera de tal modo que la placa de apoyo quede fi rmemente sujeta, pero no apriete en
exceso. El apriete excesivo puede dañar los tornillos, reduciendo enormemente su fuerza de fi jación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje queden bien fi jos en el centro del montante. Se recomienda usar un
localizador de montantes de "borde a borde".
• Los herrajes suministrados son para fi jar el soporte a través de tabique de yeso-cartón o yeso de espesor estándar
a los montantes de madera. Los instaladores son responsables de suministrar los herrajes para otros tipos de
situaciones de montaje (no evaluados por UL).
ADVERTENCIA
• Nunca instale este producto con montantes de metal
sin el accesorio necesario.
ADVERTENCIA
