PUBLIÉ LE : 02-25-11 FEUILLE n o : 009-9048-3 09-09-13 28 sur 35
Français

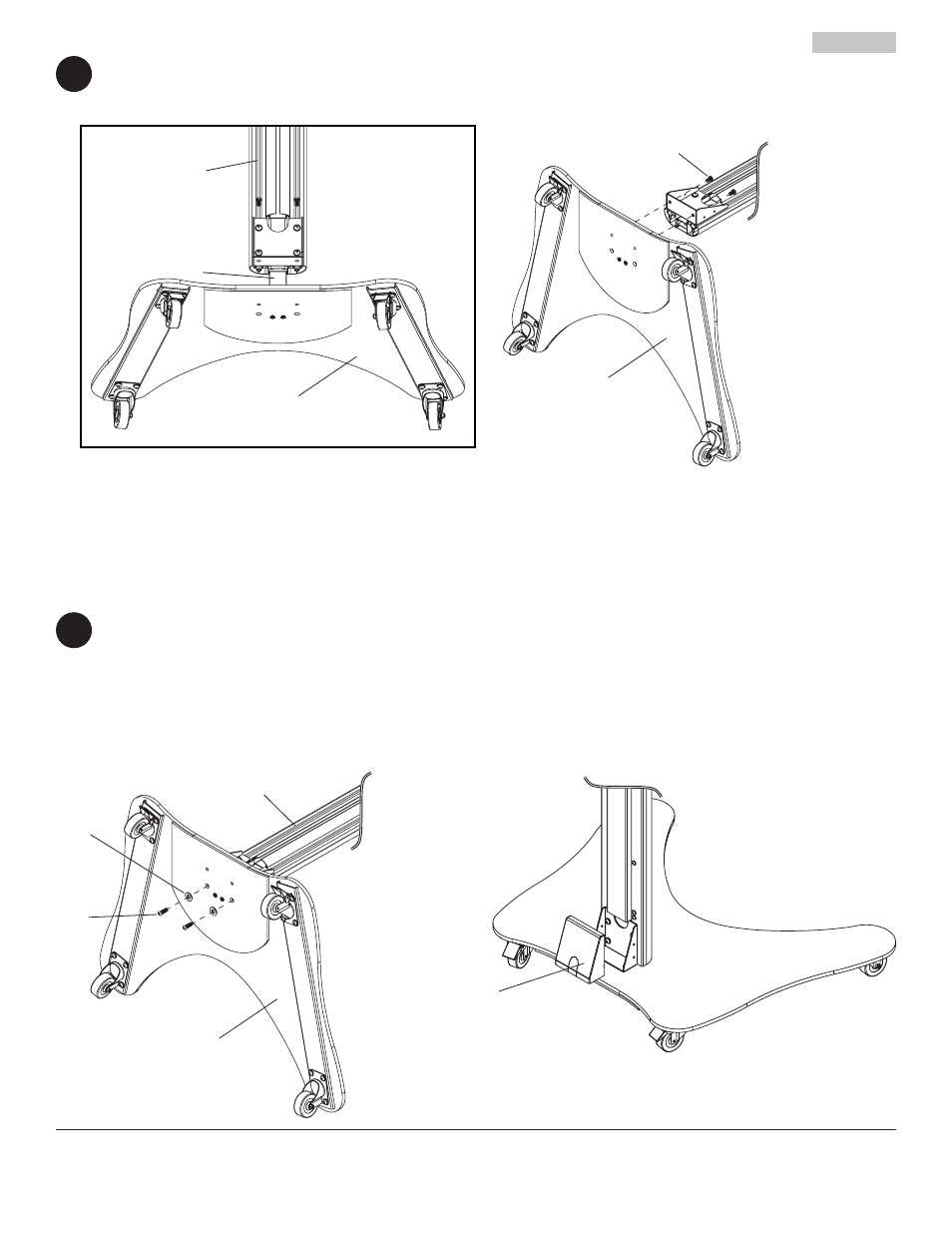

Insérez l’assemblage de la colonne ( A) dans la barre de support de la colonne (J) comme illustré dans le dessin
de détail 2.
Fixez l’assemblage de la colonne (
A) à la base en métal (C) avec deux vis à tête creuse M8 x 15mm (M).
Fixez l’assemblage de la colonne ( A) à la base en métal (C) avec deux vis à tête creuse M8 x 25mm (K) et deux
rondelles M8 ( O) comme illustré dans le dessin de figure 4.1 .
Fixez le couvercle de la colonne ( H) à l’arrière de la colonne jusqu’à ce qu’il s’enclenche comme illustré dans le
dessin de figure 4.2 .
3
4
DÉTAIL 2
J
C
C
A
M
FIG 4.1 FIG 4.2
C
A
K
O
H
