PUBLIÉ LE : 02-25-11 FEUILLE n o : 009-9048-3 09-09-13 27 sur 35
Français

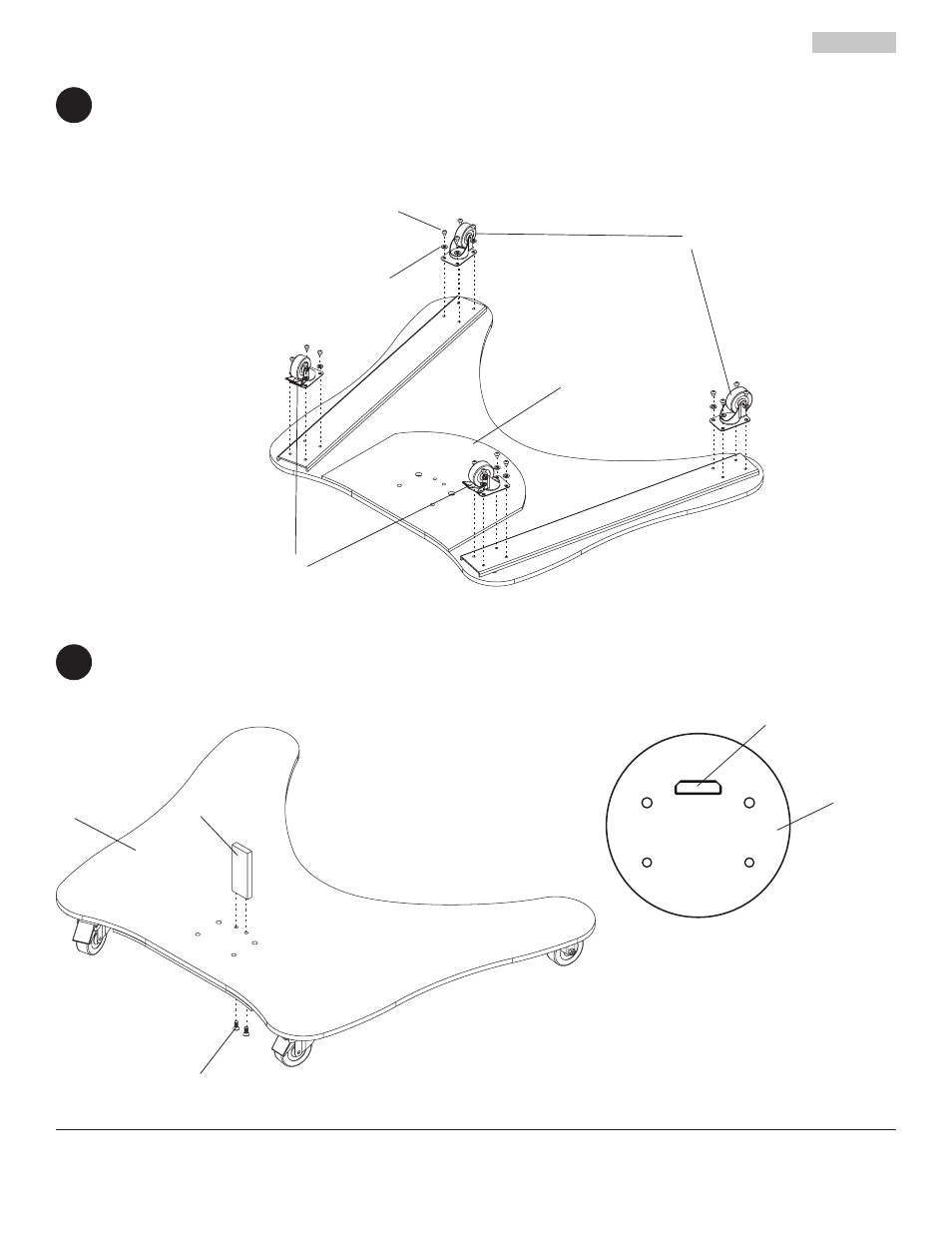

Fixez les roulettes avant ( F) à l’avant de la base en métal (C) avec quatre vis M6 x 8mm (J) et quatre rondelles
M6 ( N).
Fixez les roulettes arrière ( G) à l’arrière de la base en métal (C) avec quatre vis M6 x 8mm (J) et quatre rondelles
M6 ( N).
REMARQUE : Bloquez les freins des roulettes afin d’éviter tout mouvement soudain pendant l’installation.
1
Retirez le deux vis M6 x 20mm d' support de la colonne ( I).
Fixez la barre de support de la colonne ( I) à la base en métal (C) avec deux vis à tête creuse M6 x 20mm.
REMARQUE : Veillez à ce que les bords du support de la colonne soient orientés vers l’avant du chariot comme
illustré dans le dessin de détail 1.
2
Fixation de l’Étagère en Métal
C
I
DÉTAIL 1
VUE SUPÉRIEURE
I
C
G
J
N
C
F
VIS M6 x 20mm
