21 de 35 PUBLICADO: 11-29-07 HOJA #: 202-9263-2 08-17-11
Español

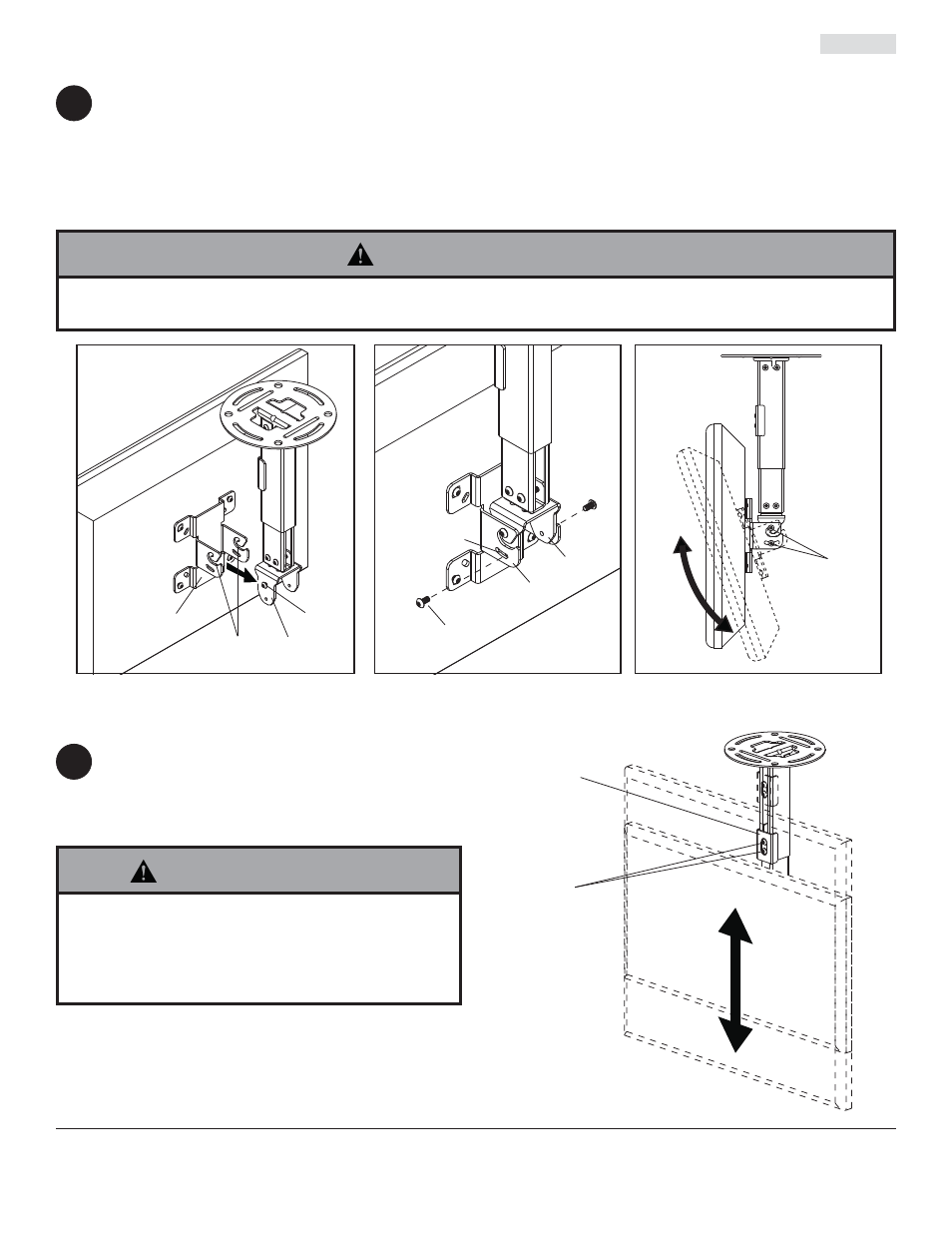

Deslice las ranuras de enganche del soporte inclinable (F) sobre los tornillos de M5 x 10 mm (J) del soporte
giratorio / rotatorio (E), como se muestra en la fi gura 6.1.
Enrosque dos tornillos de M5 x 10 mm (J) a través la ranura de inclinación del soporte inclinable (F), como se
muestra en la fi gura 6.2. No apriete los tornillos al máximo para que pueda ajustar la inclinación. La ranura de
inclinación permite ajustes en incrementos de 5°.
Ajuste la inclinación de la pantalla y apriete los cuatro tornillos de M5 x 10 mm (J) al máximo, como se muestra en
la fi gura 6.3.
fi g. 6.1
fi g. 6.2
fi g. 6.3
F
E
J
RANURAS DE
ENGANCHE
J
E
J
Instalación de la Pantalla Plana
Ajuste de la extensión del soporte
A la vez que sostiene el peso de la pantalla, afl oje
los tornillos (L) de la placa abrazadera (D) media
vuelta y coloque la pantalla a la altura deseada.
Apriete los tornillos de la placa abrazadera
fi rmemente.
TORNILLOS
DE LA PLACA
ABRAZADERA
RANURAS DE
INCLINACIÓN
F
L
D
• No levante más peso del que puede manejar. Cuente con otra persona que lo ayude o utilice un equipo mecánico
de izar para levantar y colocar la pantalla con seguridad.
ADVERTENCIA
• Los tornillos de ajuste de la placa abrazadera
sostienen el peso de la pantalla cuando están
apretados al máximo. Tendrá que sostener el peso
de la pantalla si afl oja los tornillos de la placa
abrazadera.
ADVERTENCIA
7
6
