20 sur 24 PUBLIÉ LE: 11-10-10 FEUILLE n o : 061-9060-1
Français
REMARQUE : Suivez le mode d'emploi de l'assemblage principal de l'enceinte pour retirer la porte de baie et les
supports verticaux.
Insérez six vis d'assemblage à tête creuse 1/4-20 x ,75 po (F) avec leurs rondelles (L) dans la plaque
d'inclinaison (D), l'assemblage principal de l'enceinte (vendu séparément), la rondelle d'étanchéité (fournie avec
l'assemblage de l'enceinte) et l'écrou Nylock (K) comme illustré ci-dessous. Serrez toutes les fi xations à l'aide
d'une clé hexagonale de 3/16 po.
4

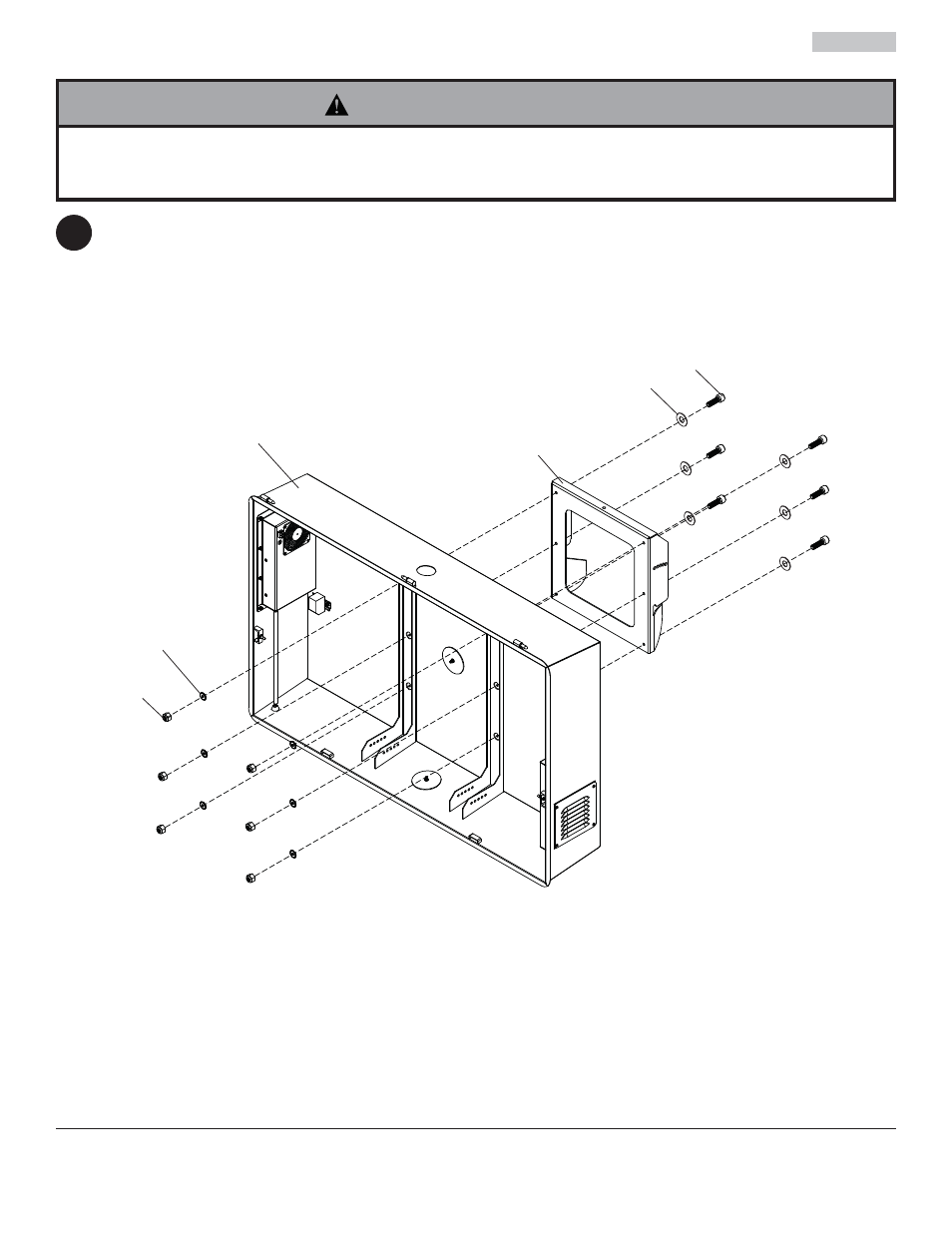

Installation de la plaque d'inclinaison à l'assemblage principal de l'enceinte
K
D
F
L
RONDELLES
D'ÉTANCHÉITÉ
ASSEMBLAGE
PRINCIPAL DE
L'ENCEINTE
L’ASSEMBLAGE PRINCIPAL DE L'ENCEINTE PEUT
DIFFÉRER LÉGÈREMENT DE L’ILLUSTRATION
- ILLUSTRÉ SANS LA PORTE DE BAIE NI LES
SUPPORTS VERTICAUX
• Serrez les vis de manière à fi xer solidement les plaque d'inclinaison (D). N’employez pas une force excessive pour
ce faire. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérable-
ment leur pouvoir de maintien et d’en détacher les têtes. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb).
AVERTISSEMENT
