14 de 24 PUBLICADO: 11-10-10 HOJA#: 061-9060-1
Español

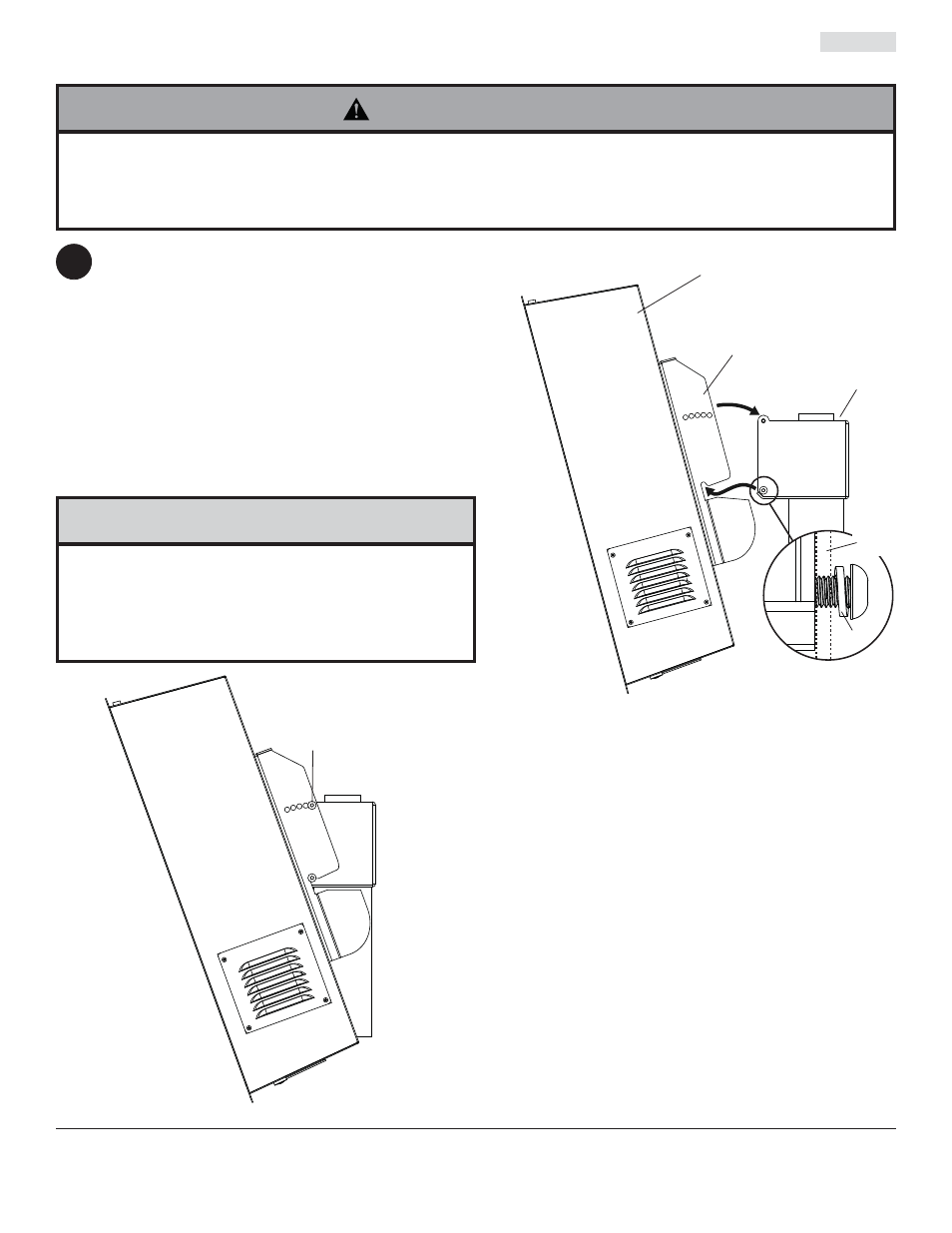

fi g 5.1
fi g 5.2
D
H
I
C
D
© 2009, Peerless Industries, Inc. Todos los derechos reservados.
Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.
Enganche la placa inclinable (D) en los tornillos
de cabeza hueca enroscados a la parte inferior
de la caja de pared (C) y seleccione el ángulo
de inclinación que quiera (de 0° a 15°), como se
muestra en la fi gura 5.1. NOTA: Cerciórese de que
la arandela de cierre partida (I) esté fuera de la placa
inclinable, como se muestra en el detalle 2.
Inserte dos tornillos de cabeza hueca de M10 x
16 mm (H) y dos arandelas de cierre partidas (I)
a través de la placa inclinable (D) y en la parte
superior de la caja de pared (C), como se muestra
en la fi gura 5.2. Apriete todos los sujetadores usando
una llave allen de 6 mm.
5
DETALLE 2
Instalar unidad principal de la caja protectora
• Siempre cuente con un asistente o con un equipo mecánico de izar para levantar y colocar los televisores de
pantalla plana con más seguridad.
• No apriete los tornillos con fuerza excesiva. Apretarlos en exceso puede dañar el soporte. Apriete los tornillos a un
máximo de 40 pulg-lb (4.5 N•m) de par torsor.
ADVERTENCIA
• No deje que la unidad principal de la caja protectora
cuelgue de la caja de pared (C) cuando los cuatro
juegos de tornillos de cabeza hueca de M10 x 16 mm
(H) no estén completamente apretados; la unidad se
puede desprender de la pedestal.
PRECAUCIÓN
UNIDAD PRINCIPAL DE
LA CAJA PROTECTORA
