12. Автоматический выключатель на выходе

2-2. Настройка ИБП
Шаг 1: подключение UPS на входе
Подключайте ИБП только к двухполюсной заземленной розетке с 3 контактами. Старайтесь не
пользоваться удлинителями.
 Для моделей 200/208/220/230/240В перем. тока: Шнур питания поставляется в комплекте с

ИБП.

 Для моделей 100/110/115/120/127В перем. тока: Шнур питания поставляется в комплекте с

ИБП. Входной разъем NEMA 5-15P для моделей 1000, 1000L, 1500 и 1500L, NEMA 5-20P для
моделей 2000 и 2000L.

Примечание: Для низковольтных моделей: Проверьте, не загорается ли индикатор ошибки

подключения на ЖК-дисплее. Он загорается в случае подключения ИБП к сетевой розетке с
неправильной схемой проводки (см. раздел "Диагностика и устранение неисправностей").

Пожалуйста, установите предохрани тельный выключа тель (40А) между сети переменного тока
и 3KVA модели для безопасной эксплуатации

Шаг 2: подключение UPS на выходе
 Существует два типа выходных гнезд: программируемые выходы и общие выходы.

программируемые выходы используются для подключения некритических нагрузок, а
общие выходы - для подключения критических нагрузок. В случае отказа в сети питания,
можно увеличить время резервного питания критических устройств за счет сокращения
времени резервного питания для некритических нагрузок.

 Для проводки входных или выходных контактов необходимо выполнить следующие

действия:

a) Снимите крышку клеммной колодки
b) Рекомендуется использовать шнур питания AWG14 или 2,1 мм

. Рекомендуется

использовать шнур питания WG12-10 или 3,3 мм

-5,3 мм

типа NEMA.

c) По завершении проводки проверьте надежность соединений.
d) Установите на место крышку задней панели.

Шаг 3: Подключение коммуникаций
Коммуникационный порт:

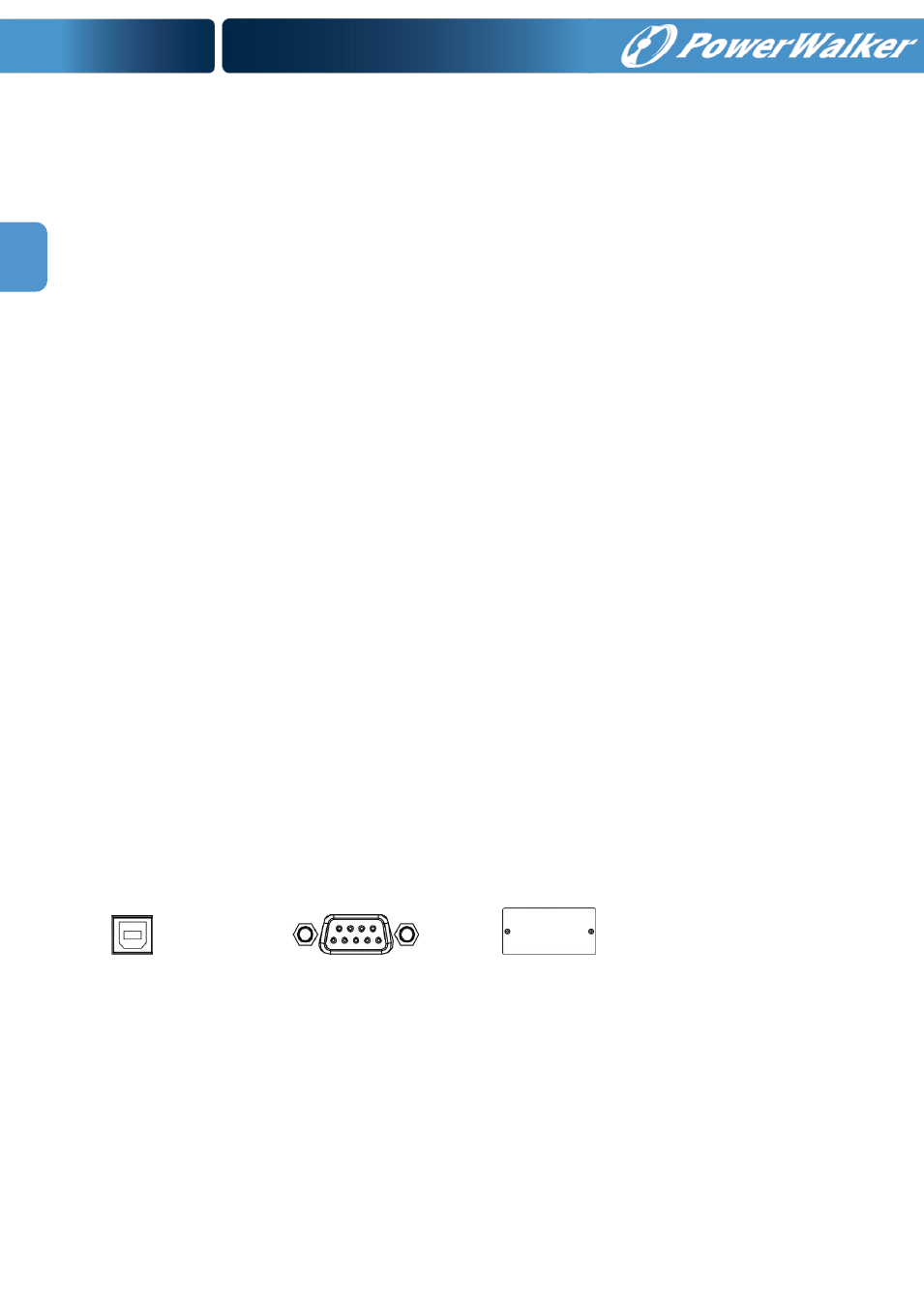

Порт USB Порт RS-232 Разъем сетевого протокола

Для автоматического мониторинга включения/выключения и состояния ИБП подключите один
конец коммуникационного кабеля к порту USB/RS-232, а другой конец - к коммуникационному
разъему на компьютере. С помощью программного обеспечения для мониторинга, вы
можете программировать время включения/выключения ИБП и осуществлять мониторинг его
состояния на ПК.
ИБП оборудован разъемом для сетевой карты SNMP или AS400. Установка карты SNMP или
AS400 в ИБП позволяет воспользоваться расширенными возможностями коммуникаций и
мониторинга.

Примечание: порты USB и RS-232 не могут использоваться одновременно.
