5
DE
Aus Sicherheitsgründen Ü berlegung, ist die USV aus Fabrik mit Batteriekabel getrennt
geliefert. Vor der Installation der USV, folgen Sie bitte die folgenden Schritte, um wieder die
Batterie-Kabel zu verbinden.

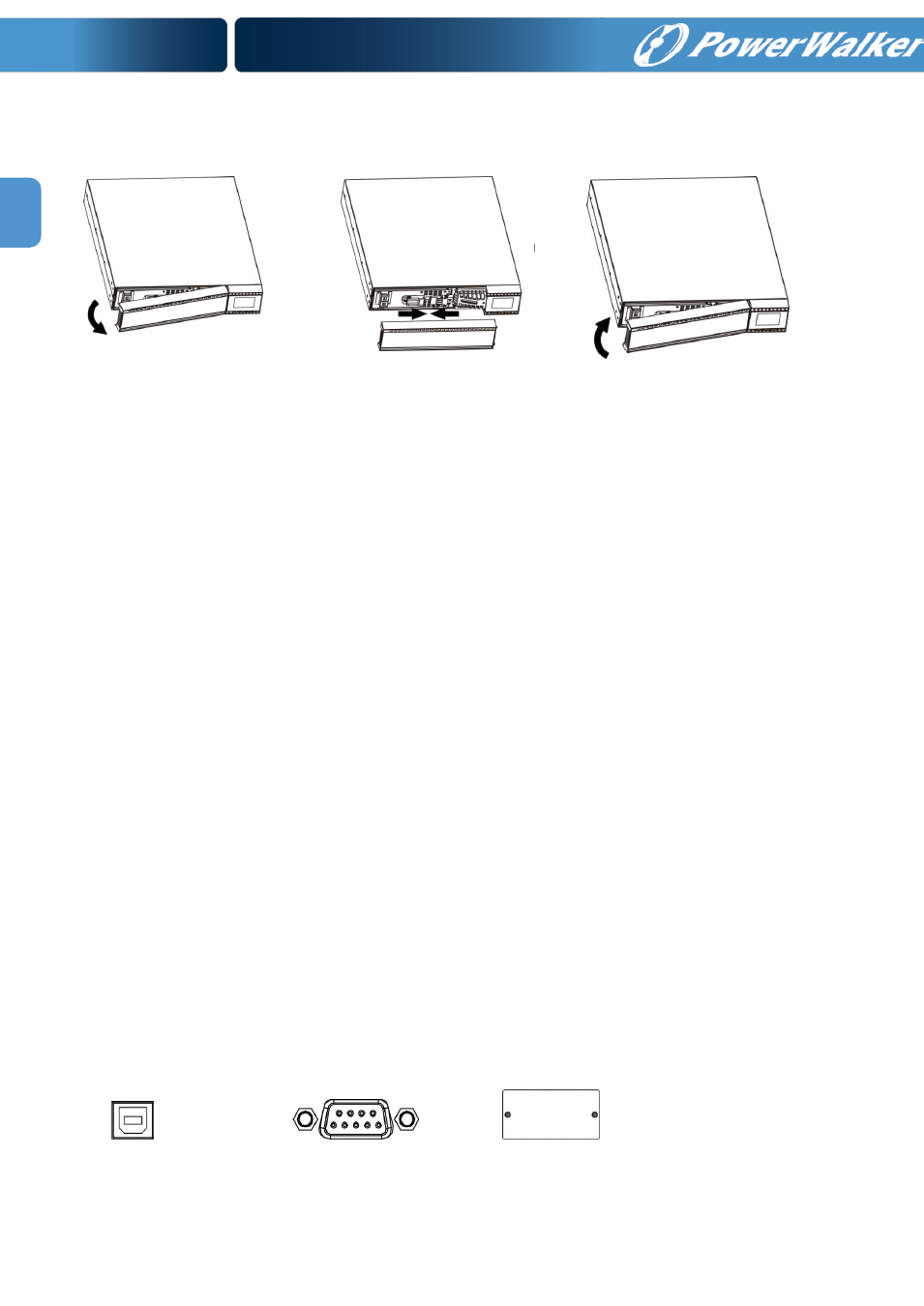

Schritt 1
Schritt 2
Schritt 3
Entfernen Sie die Frontplatte
Verbinden
Sie
den
AC-
Eingang und schließ en Sie die
Batterie Kabel wieder an.
Setzen Sie die Frontplatte wieder
auf das Gerät
Schritt 2: UPS Eingangsstecker
Stecken Sie das UPS nur in eine zweipolige, dreiadrige, geerdete Steckdose. Vermeiden Sie
die Verwendung von Verlängerungsschnüren.
Modelle 200/208/220/230/240VAC: Das Stromkabel wird mit dem UPS mitgeliefert.
Modelle 100/110/115/120/127VAC: Das Stromkabel ist mit dem UPS verbunden. Der
Eingangsstecker ist ein NEMA 5-15P bei 1K und 1KL Modellen, NEMA 5-20P bei 2K und
2KL Modellen.
Hinweis: Bei Niederspannungs-Modellen: Ü berprüfen Sie ob der Fehlverkablungsindikator im
LCD-Paneel aufleuchtet. Er leuchtet auf, wenn das UPS in eine unsachgemäß verkabelte
Steckdose gesteckt wurde (Weitere Informationen in dem Kapitel Fehlerbebung).
Schritt 3: UPS Ausgangsstecker
Es gibt zwei Arten von Ausgangsteckern: programmierbare und Standardsteckdosen.
Bitte stecken Sie Geräte mit niedriger Ausfallsicherheit in die programmierbaren
Steckdosen und Geräte mit hoher Ausfallsicherheit in die Standardsteckdosen. Während
eines Stromausfalls können Sie die Laufzeit der Geräte mit hoher Ausfallsicherheit
verlängern, indem Sie die Laufzeit der Geräte mit niedriger Ausfallsicherheit verkürzen.
Bei In- oder Ausgängen mit Kabelklemmung flogen Sie bitte den Anweisungen unten:
a) Entfernen Sie die Abdeckung über der Kabelklemmung.
b) Empfohlene Kabel: AWG14 oder 2.1mm
2
Stromkabel. Für NEMA-Typ empfohlene
Kabel: AWG12-10 oder 3.3mm
2
-5.3mm
2
Stromkabel.
c) Nach dem Anklemmen der Kabel vergewissern Sie sich bitte, dass die Kabel sicher
geklemmt sind.
d) Befestigen Sie wieder die Abdeckung über der Kabelklemmung.
Schritt 4: Kommunikationsverbindung
Kommunikations-Ports:
USB-Port RS-232-Port Intelligent Slot
Verbinden Sie das UPS mit Ihren PC über den USB/RS-232-Port, um einen unbeaufsichtigtes
