2.3. Configuração do SAI
Passo 1: Ligação dos fios da bateria
Para maior segurança, o UPS é enviado da fábrica sem os fios da bateria ligados. Antes de
proceder à instalação do UPS, siga os passos abaixo descritos para poder, em primeiro lugar,
ligar os fios da bateria.

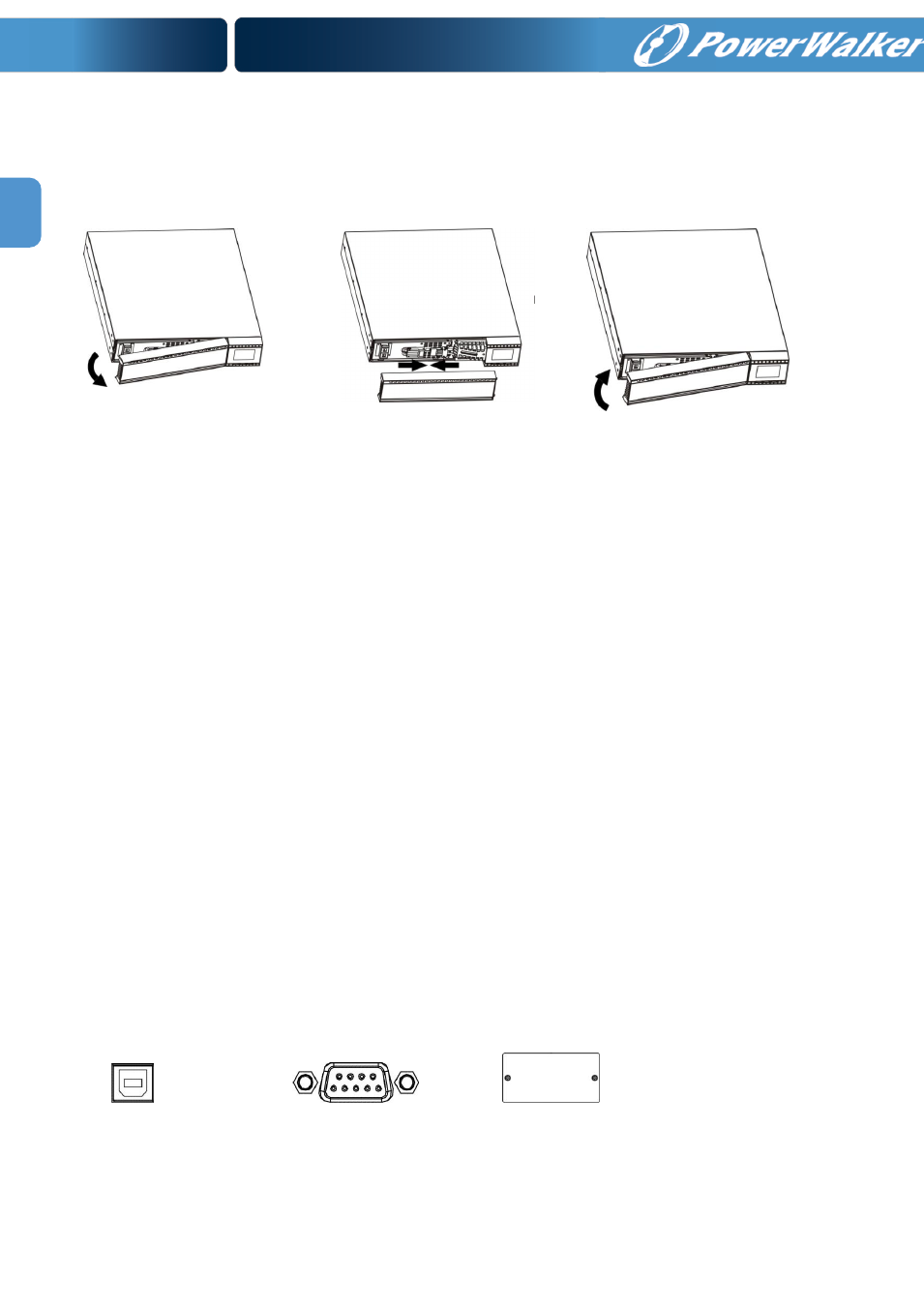

1º Passo 2º Passo 3º Passo
Retire o painel dianteiro. Ligue a entrada AC e volte a
ligar os fios da bateria.
Volte a colocar o painel dianteiro na
unidade.
Passo 2: Ligação à entrada do SAI
 Ligue o SAI em uma tomada da parede de dois pólos e três fios terra. Evite usar cabos
de extensão.
 Para os modelos de 208/220/230/240VAC: o cabo é fornecido com o SAI.
 Para os modelos de 110/115/120/127VAC: o cabo é inserido diretamente no SAI. O
conector é tipo NEMA 5-15P para os modelos 1K e 1K-L e NEMA 5-20P para oos
modelos 2K e 2K-L.
Nota: Para os modelos de baixa tensão. Verifique se o painel de LCD é iluminado ou não,
ou se indica uma falta de conexão. Acende-se quando o aparelho está conectado a uma
tomada inadequada. (Consulte a tabela de solução de problemas.)
Passo 3: Ligação de saída do SAI
 Las tomadas de saída são de dois tipos: gerais e programáveis. Conectar as cargas
não-críticos às saídas programáveis e os dispositivos críticos às saídas gerais. Em
caso de falha de energia, o SAI pode ser programado para aumentar o tempo de
backup para cargas críticas e para reduzir as cargas não-críticas.
 Para os SAI 3K, siga os passos seguintes para acessar à configuração dos terminais
de entrada e saída:
a) Retire a tampa do bloco de terminais na parte traseira do SAI
b) Recomenda-se o uso de cabos tipo AWG14 ou 2.1mm
2
, enquanto que para
conexões do tipo NEMA, use cabos AWG12-10 ou 3.3mm
2
- 5.3mm
2
.
c) Após a conclusão das ligações, verifique se os cabos estão firmes.
d) Recoloque a tampa do bloco de terminais.
Passo 4: Conectores de comunicação
Portas de comunicação:
Porta USB Porta RS-232 Slot Inteligente
Para controlar o SAI através do PC, conecte o cabo de comunicação do PC para uma porta
USB/RS-232 UPS. Com o software de controle instalado no seu PC, você pode definir de
ligar / desligar o SAI e monitorar a situação através do PC.
O SAI é equipado com uma ranhura (slot) para placas inteligentes AS400ou SNMP, para ter
