Eir-x-sx series, Front side back top bottom, Dc terminal block – B&B Electronics EIR-S-SC - Datasheet User Manual
Page 2: Ac terminal block 1.optional (2.optional-optional)

International Office: 707 Dayton Road PO Box 1040 Ottawa, IL 61350 USA 815-433-5100 Fax 433-5104
European Office: Westlink Commercial Park Oranmore Co. Galway Ireland +353 91 792444 Fax +353 91 792445
MeChaniCal
Enclosure
IP30, aluminum case
Dimensions:
50W x 110D x 135H mm
(1.97W x 4.33D x 5.31H inches)
Weight:
0.8Kg (1.76lbs.)
Installation:
DIN rail (panel mount option)
regulatory aPProvals
ISO:
Manufactured in an ISO9001 facility
Safety:
Hazardous locations:
Class 1, Division 2 group A,B,C&D
UL60950-1, EN60950-1, IEC60950-1
EMS/EMI:
CE Mark
FCC Part 15, Class A
VCCI Class A
EN55022
EN61000-3-2, -3-3, -4-3, -4-4, -4-5, -4-6,
-4-8, -6-2, 6-3
Environmental:
NEMA TS1/2
spEcIFIcatIons
teChnology
Standards
IEEE802.3 10Base-T,
IEEE802.3u 100Base-TX/100Base-FX, IEEE802.3x
Processing Type
Store-and-Forward
Half-duplex back-pressure
and IEEE802.3xfull-duplex flow control
Forward and
Filtering Rate:
14,880pps for 10Mbps; 148,810pps for 100Mbps
Packet buffer memory:
128K bits
MAC Address
2K
interFaCe
Ethernet Port
10/100BASE-TX: 1 port
100BASE-FX: 1 port
LED Indicators:
Per Unit: Power Status (Power 1, Power 2, Fault), Link-
Fault-Pass-Through
Per Port, 10/100TX: Link/Activity, Full-duplex/Collision,
Speed
Per Port, 100FX: Link/Activity, Full-duplex/Collision
Relay Contact
Relay contact rating with current 1A @ 30VDC, 0.5A @
120VAC
Configuration
DIP switch
Power
Input Voltage:
Input Voltage: 10 to 48VDC (DC Terminal Block) or
12VDC (DC Jack) or
24VAC, 0.185A (AC Terminal Block)
Consumption
4.32W MAX. 0.36A @ 12VDC, 0.09A @ 48VDC
environMental
Operating Temperature:
-34 to +75°C (-29 to +167°F)
Storage Temperature:
-40 to 85°C (-40 to 185°F)
Test Temperature:
-40 to 85°C (-40 to 185°F)
Ambient Relative
Humidity:
5% to 95% (non-condensing)
Industrial hardened 10/100base-tx
to 100base-Fx media converters
EIR-x-Sx Series
Front
Side
Back
Top
Bottom
FA
UL
T
GND
PWR2
PWR1
GND
DC TERMINAL BLOCK
FA
UL
T
FA
UL
T
AC TERMINAL BLOCK
1.Optional
(2.Optional-optional)
5.31 in
13.5 cm
4.33 in
11.0 cm
5.31 in
13.5 cm
4.33 in
11.0 cm
Front
Side
Back
Top
Bottom
FA
UL
T
GND
PWR2
PWR1
GND
DC TERMINAL BLOCK
FA
UL
T
FA
UL
T
AC TERMINAL BLOCK
1.Optional
(2.Optional-optional)
5.31 in
13.5 cm
4.33 in
11.0 cm
5.31 in
13.5 cm
4.33 in
11.0 cm
Front
Side
Back
Top
Bottom
FA
UL
T
GND
PWR2
PWR1
GND
DC TERMINAL BLOCK
FA
UL
T
FA
UL
T
AC TERMINAL BLOCK
1.Optional
(2.Optional-optional)
5.31 in
13.5 cm
4.33 in
11.0 cm
5.31 in
13.5 cm
4.33 in
11.0 cm

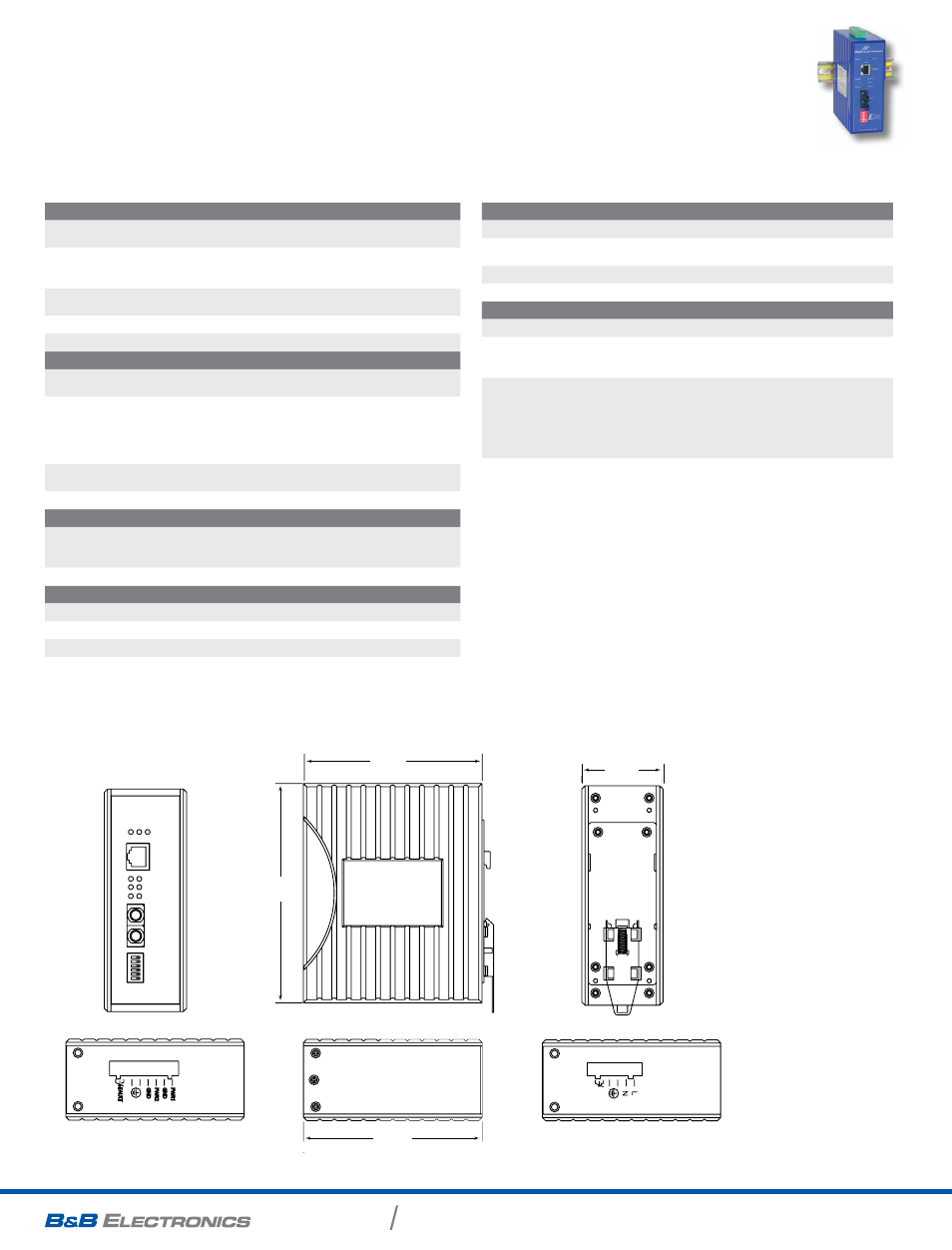

mEchanIcal dIagram
(dimensions in inches & millimeters)
