 Certifique-se de que não pode ocorrer qualquer curto-circuito
entre os fios ligados antes de ligar a alimentação.
 A corrente de alimentação do controlador varia entre
DC12V~DC24V. Utilizar outra corrente irá danificar o controlador.
Passo 1 - Abrir o painel táctil

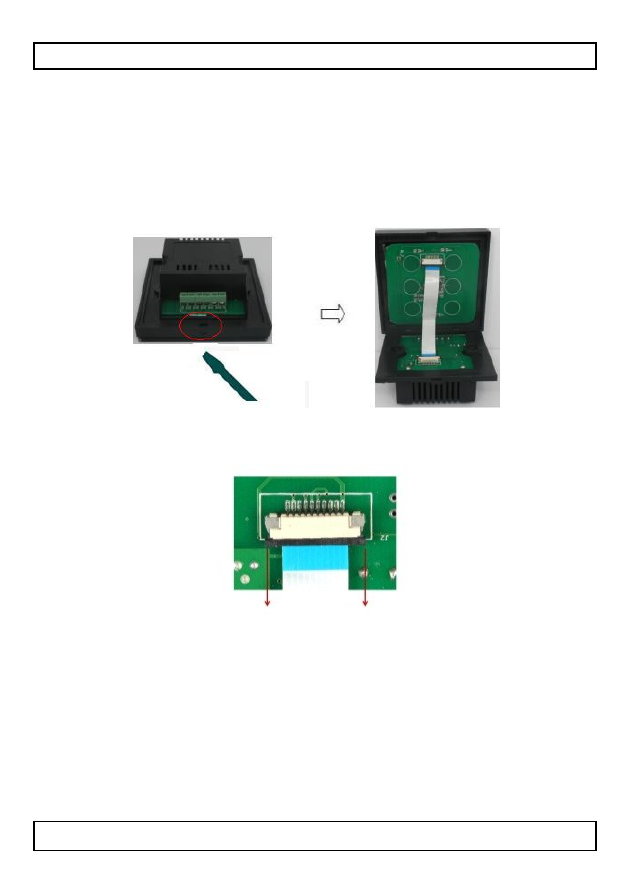

 Conforme indicado, abra cuidadosamente o painel táctil (por
exemplo com uma chave de parafusos)
Passo 2 – Desligar o cabo do conector
 Abra o conector e retire cuidadosamente o cabo.
Passo 3 - Escolher o método de ligação dos fios
Ligue os fios de acordo com o modo que vai utilizar (veja a secção
Cablage mais abaixo)
Passo 4 - Fixar o controlador à parede
Fixe e aparafuse o controlador à parede conforme indicado na figura.
A distância entre os parafusos é de 60mm.
