4. Installation et connexion
 Connecter d'abord le fil de charge et ensuite le fil d'alimentation.
 S'assurer qu'aucun court-circuit ne puisse survenir entre les fils de
connexion avant de la mise sous tension.
 La tension d'alimentation du contrôleur varie entre
CC12V~CC24V. L'usage d'autres tensions endommagera le
contrôleur.

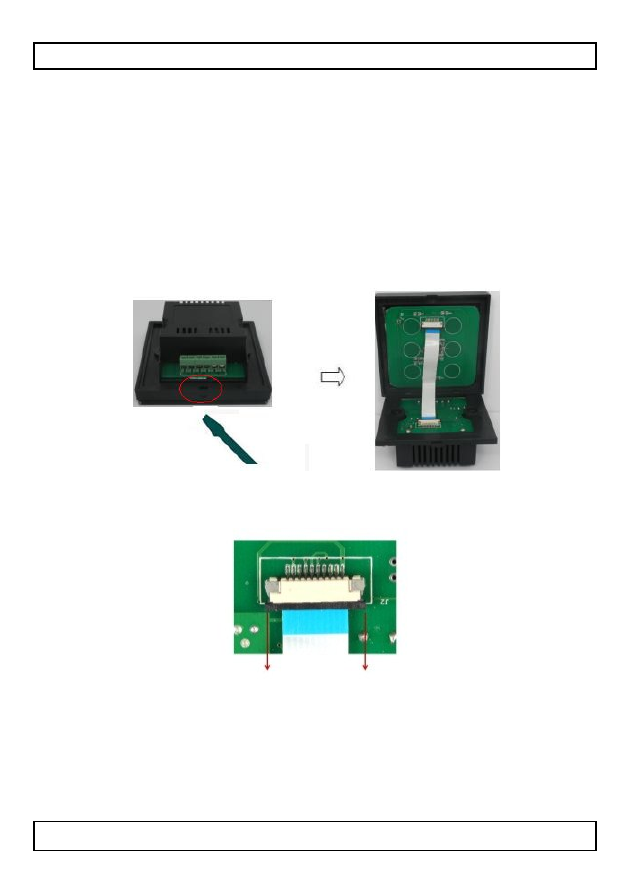

Etape 1 - Ouvrir le panneau tactile
 Ouvrir doucement le panneau tactile comme illustré (p. ex. avec
un petit tournevis).
Etape 2 - Déconnecter le câble connecteur
 Ouvrir le connecteur et enlever doucement le câble connecteur.
Etape 3 - Choisir une méthode de connexion
Connecter les fils selon le mode souhaité (voir section Connexion ci-
dessous).
Etape 4 - Fixer le contrôleur au mur
Fixer et visser le contrôleur sur le mur comme illustré.
La distance entre les vis est de 60mm.
