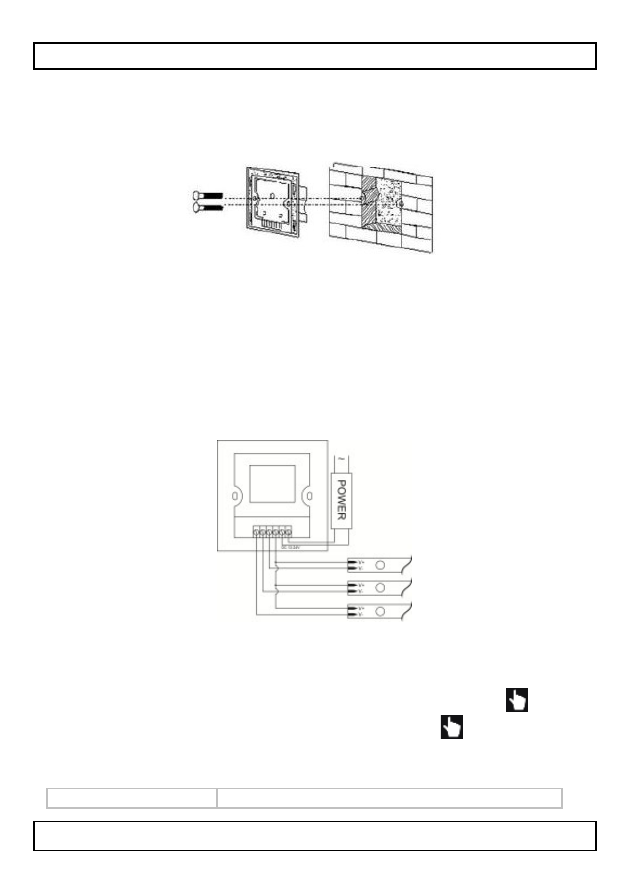

Schritt 4 - Den Controller an der Wand befestigen
Befestigen Sie den Controller an der Wand und schrauben Sie fest
(siehe Abb.).
Der Abstand zwischen den Schrauben ist 60mm.

Schritt 5 – Das Anschlusskabel wieder anschließen
 Beachten Sie, dass der Anschluss völlig geöffnet ist.

 Installieren Sie das Kabel und schließen Sie den Anschluss.

Nun können Sie das Touch Panel schließen.

5. Verdrahtung
Verdrahten Sie den Controller wie folgt:

6. Anwendung
ein/aus

Um das Licht ein- oder auszuschalten, drücken Sie kurz auf

Um den Dimmer einzustellen, drücken Sie lang auf

7. Technische Daten

Stromversorgung

12 - 24 VDC
