 Antes de activar el aparato, asegúrese de que no pueda haber

ningún cortocircuito entre los cables de conexión.

 La alimentación del controlador varía entre DC12V~DC24V. Puede

dañar el controlador si utiliza otras tensiones.

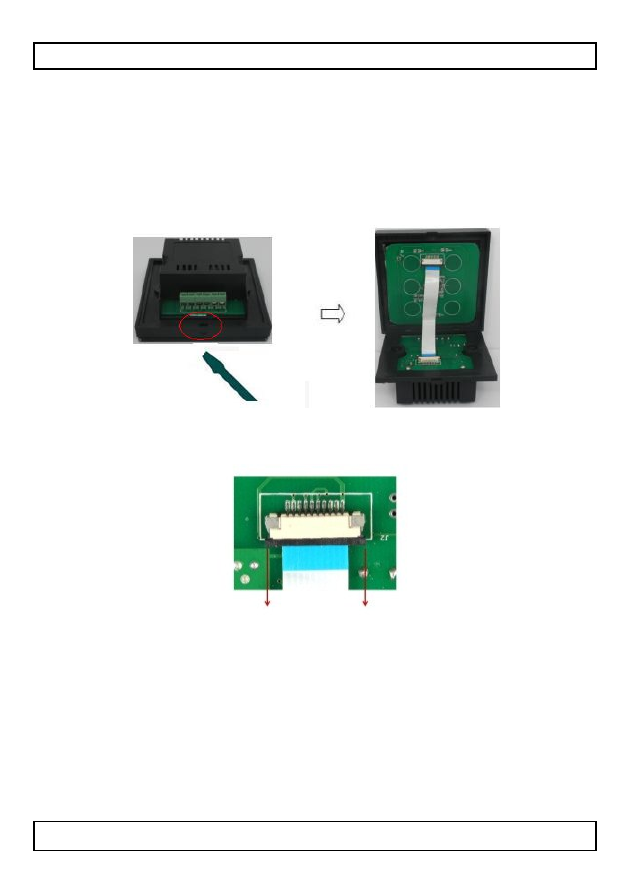

Paso 1 - Abrir el panel táctil
 Abra cuidadosamente el panel táctil (p.ej. con un pequeña

destornillador).

Paso 2 – Desconectar el hilo conector
 Abra el conector y quite cuidadosamente el hilo conector.

Paso 3 - Seleccionar el método de cableado
Conecte los hilos según el modo que va a utilizar (véase Cableado).
Paso 4 - Fijar el controlador a la pared
Fije y atornille el controlador a la pared (véase fig.)
La distancia entre los tornillos es de 60cm.
