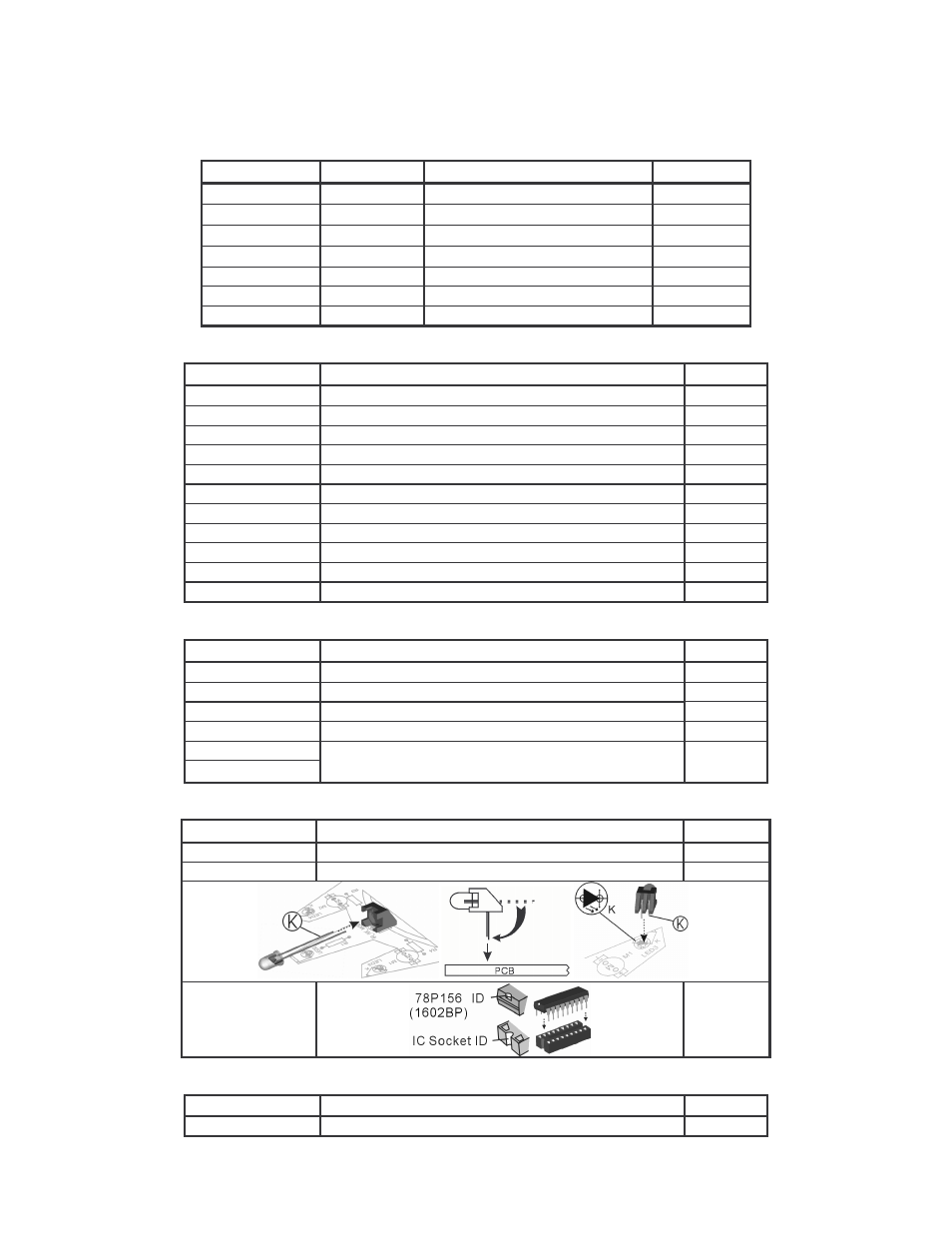

4. Montage
a) Montage van de PCB
Monteer eerst de weerstanden. De namen van de componenten staan op de PCB.
Onderdeel Beschrijving Kleurcode Hoev.
R18 100Ω bruin/zwart/ bruin/goud 1
R11/12/13/14 10Ω bruin/zwart/zwart/goud 4
R3/4 16Ω bruin/blauw/zwart/goud 2
R1 39Ω oranje/wit/zwart/goud 1
R5/7/8/9/10 1K bruin/zwart/rood/goud 5
R15 10K bruin/zwart/oranje/goud 1
R2/6/16/17 22K rood/rood/oranje/goud 4
Monteer vervolgens de zener diode, de condensators, de transistoren en de oscillator:
Onderdeel Beschrijving Hoev.
ZD1 Zener diode 3.9V 1
C2/3 keramische condensator 30 2
C1 keramische condensator 103 1
C4 keramische condensator 104 1
C5 keramische condensator 224 1
EC1 elektrolytische condensator 100uf 1
Q5/6/7/8 transistor 8550 4
Q2 transistor 9013 1
Q1/3/4/9/10/11/12 transistor 8050 7
Q13/14/15/16 transistor C945 4
XTAL oscillator 4MHz 1
Monteer de IC voet, de batterijconnector, de schuifschakelaar, de buzzer en de pinnen.
Onderdeel Beschrijving Hoev.
IC1 IC voet (fig.1 #12) 1
BAT. batterijconnector (fig.1 #13) 1
SW. schuifschakelaar (fig.1 #17) 1
BZ1 buzzer (fig.1 #6) 1
M1 (+/-)
M2 (+/-)
pinnen (fig.1 #16) 4
Monteer de LED, de IR LEDs en de IC:
Onderdeel Beschrijving Hoev.
LED1 LED 5mm (rood) 1
LED2/3/4 IR LED 5mm (helder) + LED houder 3 + 3
Opmerking:
IC1 1
Monteer de IR ontvangstmodule: (zie fig. 3 blz. 3)
Onderdeel Beschrijving Hoev.
IR_RX_MOD IR ontvangstmodule(fig.1 #14) 1
