KSR4 VELLEMAN
19

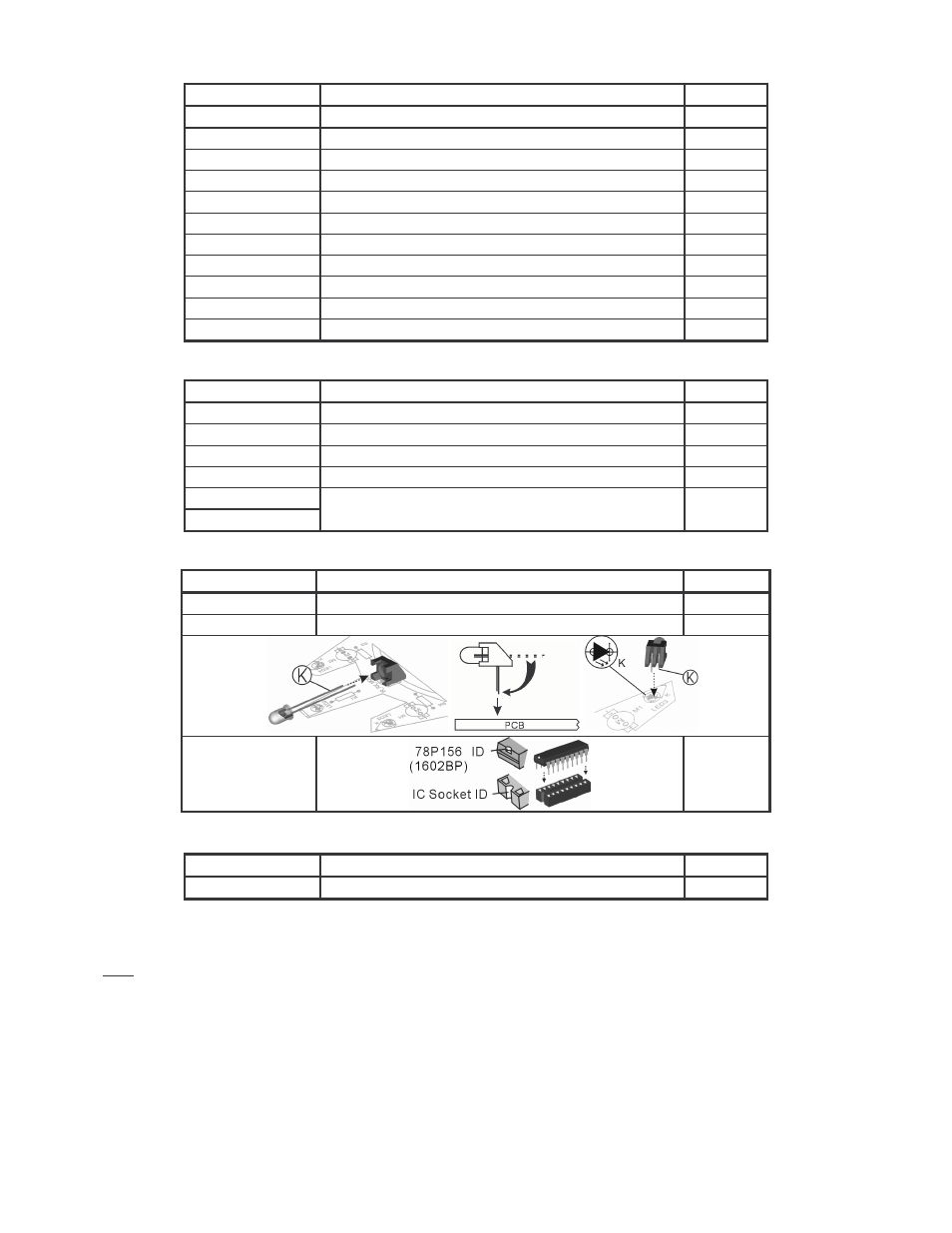

Montieren Sie zunächst die Zenerdiode, die Kondensatoren, die Transistoren und den Oszillator.
Teil
Beschreibung
Menge
ZD1
Zenerdiode 3.9V
1
C2/3
keramischer Kondensator 30
2
C1
keramischer Kondensator 103
1
C4
keramischer Kondensator 104
1
C5
keramischer Kondensator 224
1
EC1
elektrolytischer Kondensator 100uf
1
Q5/6/7/8
Transistor 8550
4
Q2
Transistor 9013
1
Q1/3/4/9/10/11/12
Transistor 8050
7
Q13/14/15/16
Transistor C945
4
XTAL
Oszillator 4MHz
1
Montieren Sie die IC-Fassung, den Batterieanschluss, den Schiebeschalter, den Summer und die Pins.
Teil
Beschreibung
Menge
IC1
IC-Fassung (Abb. 1 #12)
1
BAT.
Batterieanschluss (Abb. 1 #13)
1
SW.
Schiebeschalter (Abb.1 #17)
1
BZ1
Summer (Abb.1 #6)
1
M1 (+/-)
M2 (+/-)
Pins (Abb.1 #16)
4
Montieren Sie die LED, die IR-LEDs und die IC:
Teil
Beschreibung
Menge
LED1
LED 5mm (rot)
1
LED2/3/4
IR LED 5mm (klar) + LED-Halter
3 + 3
Bemerkung:
IC1
1
Montieren Sie das Empfangsmodul: (siehe Abb. 3 auf Seite 3)
b) Montage Zahnradkasten
Teile (siehe Abb. 4 auf Seite 3)
P1: Motor x 2
P2: Motorhalter x 2
P3: Schraube (2x10mm) x 4
P4: Mutter (M2) x 4
P5: Blechschraube (3x7mm) x 34
P6: Ring x 6
P7: Zahnrad (44T+0) mit Achse (grün) x 2
P8: Zahnrad (44T+0) mit Achse (orange) x 4
P9: Getrieberad 8T (weiß) x 2
P10: Zahnrad 48/18T (weiß) x 2
P11: Zahnrad 44/18T (weiß) x 4
P12: transparentes Röhrchen x 2
Teil
Beschreibung
Menge
IR_RX_MOD
IR-Empfangsmodul (Abb.1 #14)
1
