PI1000W 8 VELLEMAN

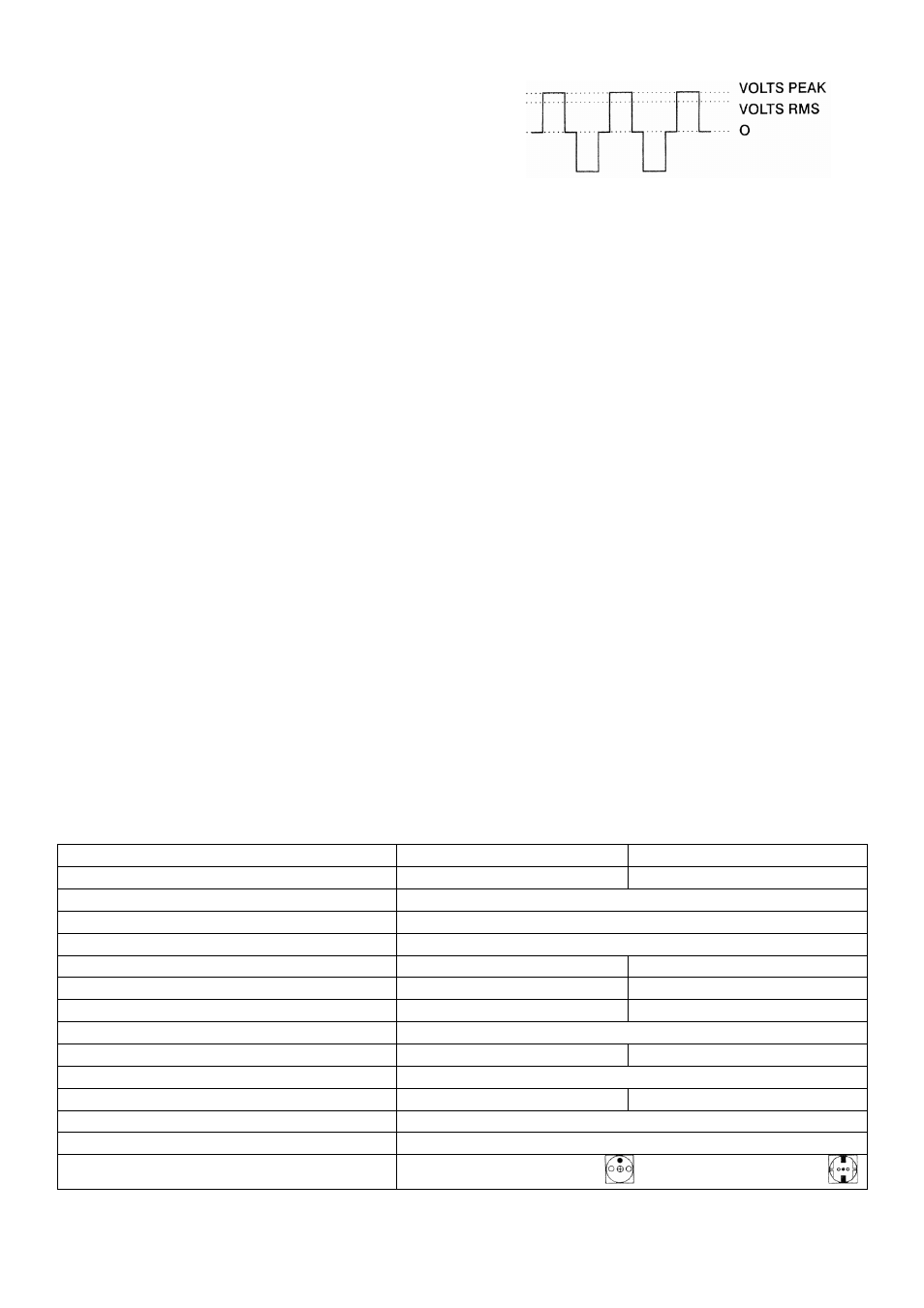

4. Señal de salida: onda senoidal modificada
La señal de salida CA del PI1000W se llama "cuasisenoidal" o
una "senoidal modificada " (fig. a la derecha). Es una forma de
onda escalonada diseñada para parecerse lo más posible a la
senoidal de la red eléctrica. Una forma de onda de este tipo es
apta para la mayoría de las cargas CA, como p.ej alimentaciones lineales y de conmutación usadas en aparatos
electrónicos, transformadores, motores, etc.
La onda senoidal modificada del PI1000W ha sido diseñada de tal manera que tenga una tensión RMS (root mean
square) de 225V, el mismo valor que la red eléctrica. Para hacer medidas muy precisas de esta tensión de salida,
necesita un voltímetro que mide el valor RMS; la mayoría de los voltímetros CA miden el valor RMS de una onda
senoidal modificada cuyo valor será de ± 2 a 20V demasiado bajo.
5. Uso
• Coloque el interruptor del convertidor y del aparato que quiere conectar en la posición “OFF” antes de hacer conexiones.
• Encienda el convertidor antes de encender el aparato.
• Si el zumbador del convertidor se activa, es que la tensión de la batería es demasiado baja. Se desactivará
automáticamente después de algunos minutos (dependiendo de la batería y de la carga).
• El convertidor se desactivará automáticamente si la carga necesita demasiada potencia. El convertidor se
desactivará cuando la temperatura sobrepase los 55°C.
• Si el convertidor está conectado con un conector mechero a una batería y no se activa, verifique el fusible del
conector. Consulte las especificaciones técnicas al final de este manual para los datos de los fusibles.
• Puede usar un prolongador de 30m máx. para corriente CA (entre el convertidor y el aparato). No use un
prolongador entre la batería y el convertidor porque esto podría causar una pérdida de tensión considerable.
• Si el aparato se desactiva sin razón manifiesta (no por sobrecalentamiento o batería baja), desactive todos los
aparatos, desconecte los aparatos de la batería y verifique las conexiones. Luego, vuelva a hacer las conexiones.
• Almacene el PI1000W en un lugar bien aireado, lejos del alcance de niños y de luz solar directa, fuentes de calor,
líquidos o humedad y materiales inflamables.
6. Limpieza y mantenimiento
• Limpie el aparato regularmente con un paño húmedo sin pelusas. Evite el uso de alcoholes y solventes.
• Apriete bien las tuercas y los tornillos y verifique que no hay señales de oxidación.
7. Especificaciones
PI1000BN/MN PI100024BN/MN
Tensión de entrada CC 10-15Vcc 20-30Vcc
Tensión de salida CA 220-240Vca
Potencia de salida 1000W
Cresta de potencia de salida 2500W
Alarma de batería baja 10.5V ± 0.5V 21V ± 1V
Desactivación batería baja 10V ± 0.5V 20V ± 1V
Desactivación tensión elevada 15.5V ± 0.5V 30V ± 1V
Protección de cortocircuito si
Consumo sin carga < 0.8A < 0.4A
Alarma y desactivación sobrecalentamiento 60°C ± 5°C
Fusible entrada CC 35A x 4 30A x 2
Dimensiones 310 x 205 x 75mm
Peso total 5kg
Salida CA
BN: toma de tierra de espiga , MN: toma de tierra lateral
