PI1000W 4 VELLEMAN
4. Uitgangssignaal: gemodificeerde sinusgolf

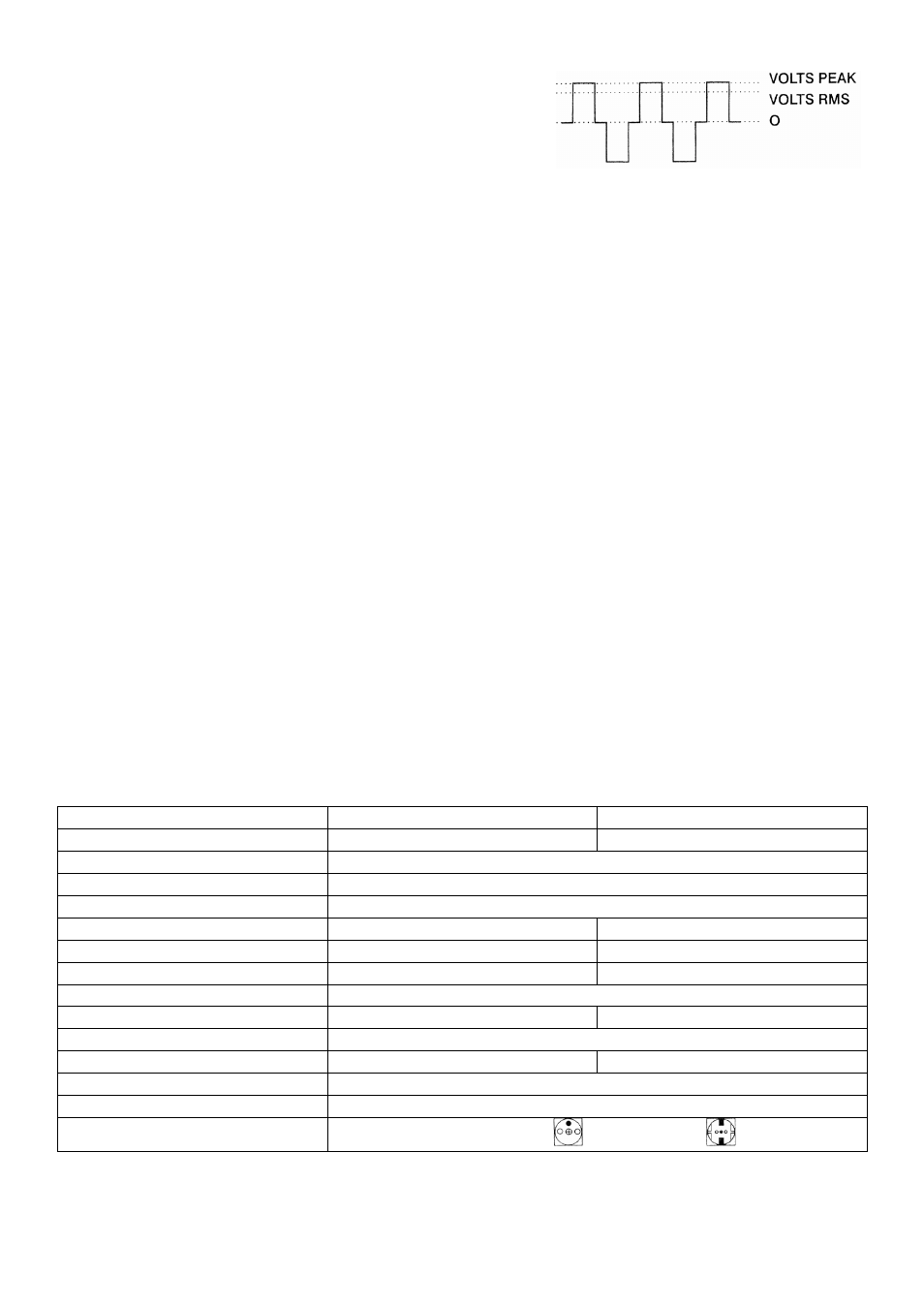

Het AC uitgangssignaal van de PI1000W & M wordt een "quasi-
sinusgolf" of een "gemodificeerde sinusgolf" (zie fig. rechts) genoemd.
Het is een getrapte golfvorm die ontworpen is om zoveel mogelijk te
lijken op de sinusgolf van het lichtnet. Een golfvorm van dit type is geschikt voor de meeste AC belastingen,
waaronder lineaire en schakelende voedingen in elektronische toestellen, transformatoren en motoren.
De PI1000W gemodificeerde sinusgolf is zodanig ontworpen dat ze een RMS (root mean square)-spanning van
225V heeft, dezelfde waarde als het lichtnet. Om deze uitgangsspanning nauwkeurig te meten, heeft u een voltmeter
nodig die de RMS-waarde uitleest ; de meeste AC voltmeters lezen een gemodificeerde sinusgolf tot 20V te laag uit.
5. Gebruik
• Zorg ervoor dat de inverter en het toestel dat u erop wil laten werken uit staan terwijl u de aansluitingen maakt.
• Zet de inverter aan voor u het toestel aanzet
• Als de zoemer afgaat betekent dit dat de spanning over de batterij te laag is en dat de inverter zichzelf binnen een
paar minuten (afhankelijk van de batterij en de belasting) zal uitschakelen.
• De inverter schakelt zichzelf uit als de belasting te veel vermogen vraagt of als hij warmer wordt dan 55°C.
• Als de inverter met de batterij verbonden is via een sigarenaansteker en hij start niet op, controleer dan de
zekering in de stekker voor de sigarenaansteker. Het type zekering vindt u in de technische specificaties.
• U kunt een verlengkabel van max. 30m gebruiken voor de AC stroom (tussen de inverter en de belasting dus).
Gebruik geen verlengkabel tussen batterij en inverter ; dit kan een aanzienlijke spanningsval veroorzaken.
• Als de inverter zichzelf uitschakelt om een reden die niet direct aanwijsbaar is (geen oververhitting, overbelasting
of zwakke batterij), zet dan alle toestellen uit, maak alle aansluitingen los en maak ze 1 voor 1 weer stevig vast.
• Plaats de PI1000W in een goed geventileerde ruimte, buiten het bereik van kinderen en uit de buurt van vocht of
vochtigheid, hittebronnen, direct zonlicht en ontvlambare producten.
6. Reiniging en onderhoud
• Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen van roest vertonen.
• Maak het toestel geregeld schoon met een vochtige, niet pluizende doek. Gebruik geen alcohol of solvent.
7. Technische specificaties
PI1000BN/MN PI100024BN/MN
DC ingangsspanning 10-15Vdc 20-30Vdc
AC uitgangsspanning 220-240Vac
Uitgangsvermogen 1000W
Uigangsvermogenpiek 2500W
Alarm zwakke batterij 10.5V ± 0.5V 21V ± 1V
Uitschakelen zwakke batterij 10V ± 0.5V 20V ± 1V
Uitschakelen sterke batterij 15.5V ± 0.5V 30V ± 1V
Beveiliging tegen kortsluiting ja
Stroomverbruik zonder belasting < 0.8A < 0.4A
Alarm & uitschakelen oververhitting 60°C ± 5°C
Zekering DC ingang 35A x 4 30A x 2
Afmetingen 310 x 205 x 75mm
Netto gewicht 5kg
AC stopcontact (uitgang)
BN: pinaarde ; MN: randaarde
De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
