VCC6/VCC7
22.07.2010 ©Velleman nv 14
o RAM: 512MB
o HDD: >250GB
o VGA: nVidia Geforce IV MX440 64M
5. Descripción
Véase las figuras en la página Error! Bookmark not defined. de este manual del usuario.
Puerto de
alarma
polo #
DB25F
polo #
Definición Función
1 25 5V Alimentación (5 V)
2 21 ALARM_COM COM alarma
3 23 ALARM_NC Alarma NF
4 1 ALARM_IN1 Entrada de alarma 1
5 22 ALARM_NO Alarma NA
6 2 ALARM_IN2 Entrada de alarma 2
7 24 GND Masa
8 3 ALARM_IN3 Entrada de alarma 3
9 - GND Masa
10 4 ALARM_IN4 Entrada de alarma 4
6. Instalar el hardware
• Asegúrese de la compatibilidad del ordenador. Instale Microsoft DirectX 9.0 (o superior) antes
de instalar la tarjeta DVR.
• Véase el manual del usuario del ordenador para más informaciones sobre la posición de la
tarjeta PCI 32-bit. Asegúrese de que el ordenador esté desconectado de la red eléctrica antes
de abrirlo.
• Introduzca la tarjeta DVR en una ranura PCI 32-bit libre. Lleve una pulsera antiestática.
• Instale la entrada DB25F y conecte el conector cuidadosamente a la tarjeta DVR.
• Instale y conecte un aparato audio adicional (no incl.) si fuera necesario.
• Vuelva a cerrar el ordenador.
• Todavía no conecte las cámaras.
7. Instalar el software

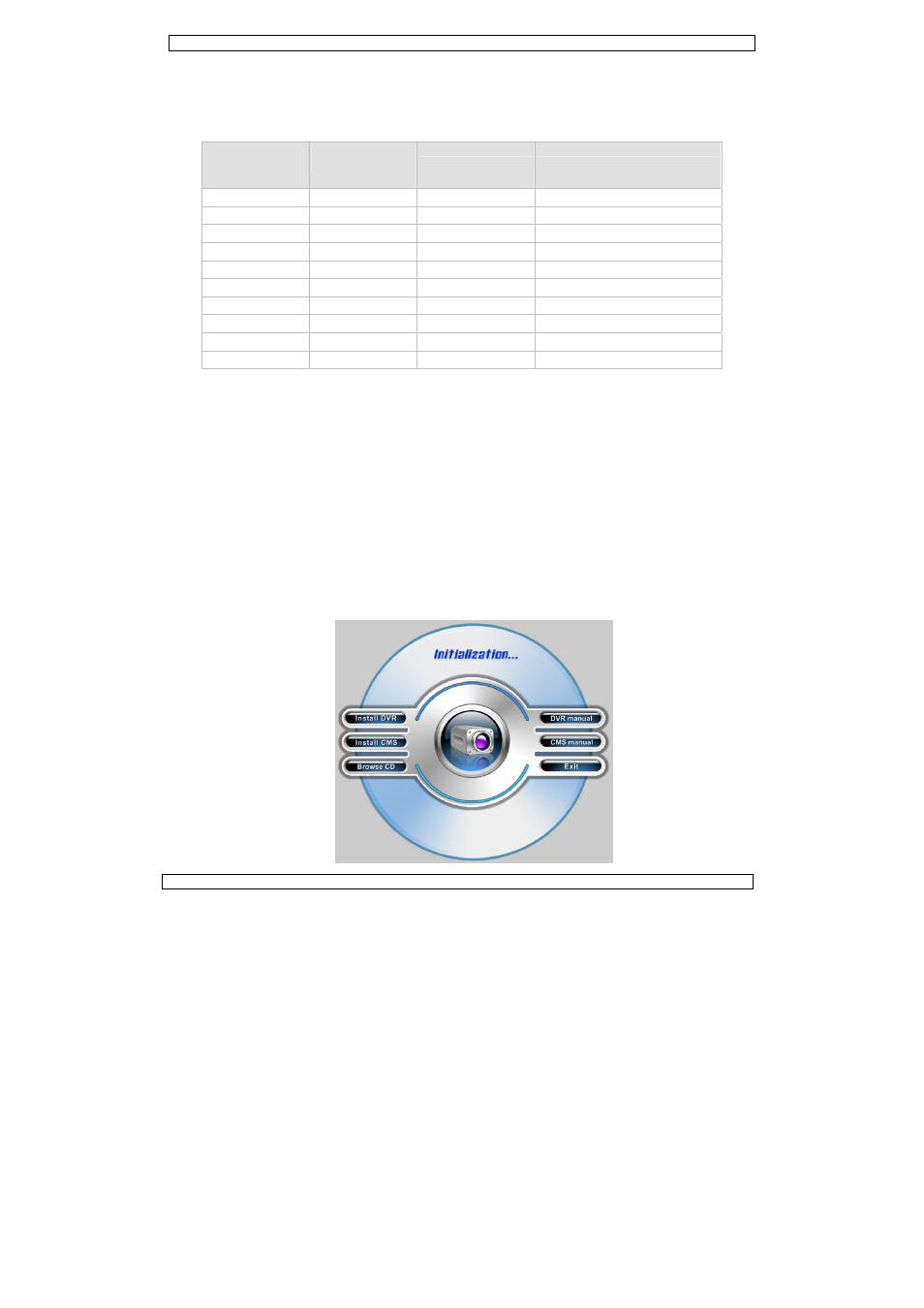

• Después de haber activado el ordenador, Windows abre un Assistente Software. Haga clic en
[Cancel].
• Introduzca el CD-ROM incluido en el reproductor. Haga clic dos veces en [AUTORUN.EXE] si el
CD-ROM no se activa automáticamente.
