Velleman VCC6 - Manual (Page 11)

VCC6/VCC7
22.07.2010 ©Velleman nv 11
5. Description
Se référer à l’illustration en page 2 de cette notice.
Port alarme
Broche #
DB25F
Broche #
Définition Fonction
1 25 5V Alimentation (5 V)
2 21 ALARM_COM COM alarme
3 23 ALARM_NC Alarme NF
4 1 ALARM_IN1 Entrée d’alarme 1
5 22 ALARM_NO Alarme NO
6 2 ALARM_IN2 Entrée d’alarme 2
7 24 GND Terre
8 3 ALARM_IN3 Entrée d’alarme 3
9 - GND Terre
10 4 ALARM_IN4 Entrée d’alarme 4
6. Installation du matériel
• S’assurer de la compatibilité de l’ordinateur. Installer Microsoft DirectX 9.0 (ou plus) avant
d’installer la carte DVR.
• Se reporter à la notice de l’ordinateur pour plus d’informations concernant l’emplacement du
slot PCI 32-bit. Veiller à éteindre l’ordinateur et à le déconnecter de la source d’alimentation
avant son ouverture.
• Insérer la carte DVR dans un slot PCI 32-bit libre. Porter un bracelet antistatique.
• Installer la prise DB25F et connecter la fiche délicatement à la carte DVR.
• Installer et connecter un appareil audio supplémentaire (non inclus) si souhaité.
• Refermer l’ordinateur.
• Ne pas encore connecter les caméras.
7. Installation du logiciel

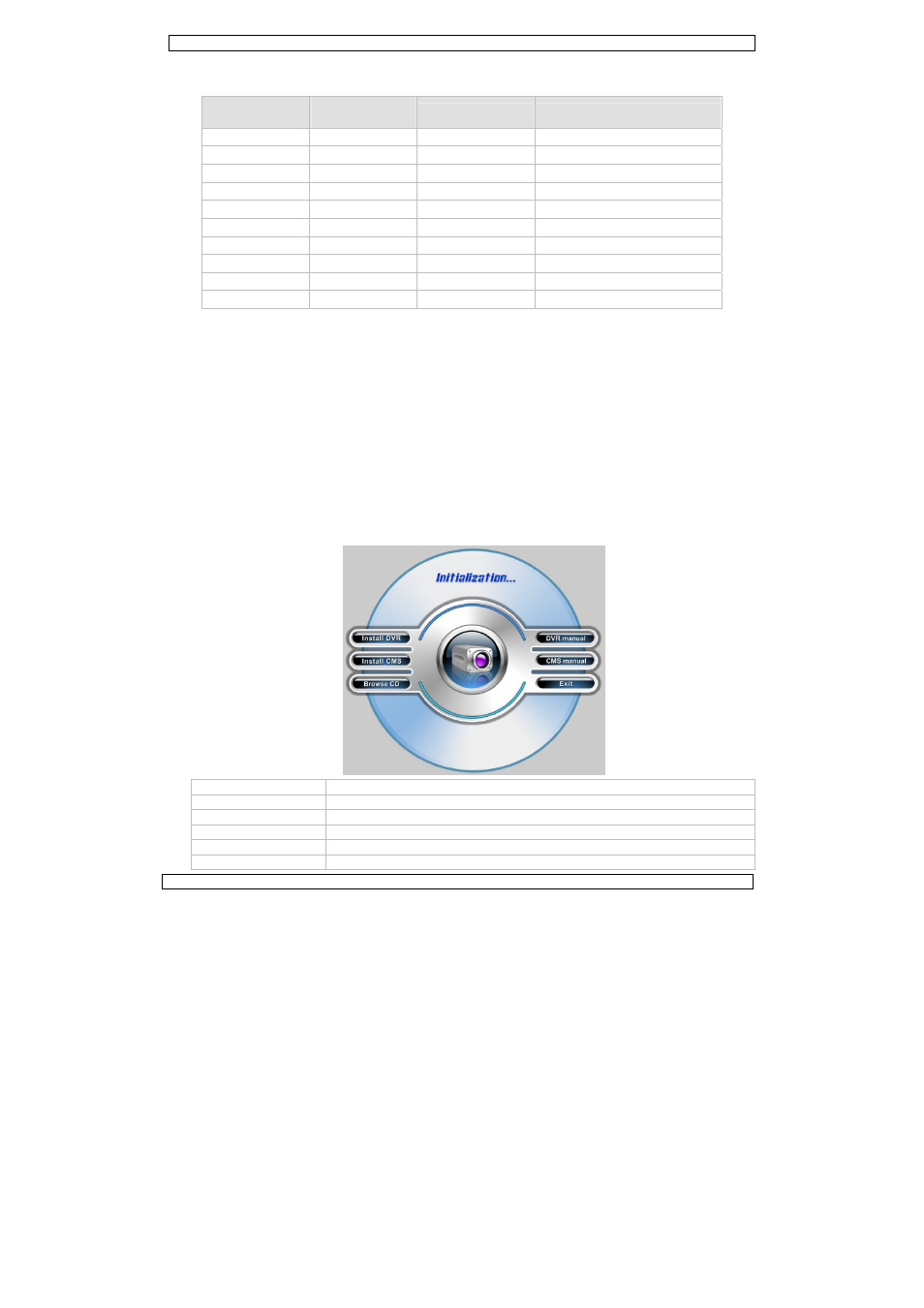

• Après démarrage de l’ordinateur, Windows ouvre un Assistant Matériel. Cliquer sur [Cancel].
• Insérer le cédérom inclus dans le lecteur. Cliquer double sur [AUTORUN.EXE] si le cédérom ne
démarra pas automatiquement.
Install DVR Installation des pilotes et du logiciel de la carte DVR
Install CMS Installation du logiciel de gestion CMS (Central Management Software)
Browse CD Parcourir le cédérom.
DVR manual Ouverture de la notice de la carte DVR.
CMS manual Ouverture de la notice du logiciel de gestion CMS.
Exit Fermeture du menu du cédérom.
