Overview

T28140D dual voltage open frame transformer provides power for electronic power
supplies and equipment including security, access control and surveillance devices.

Input:

• 115VAC 50/60 Hz @ 1.6
or 220VAC 50/60 Hz, 0.8 amp.

Output:

• 28VAC/175VA (6.25 amp) supply current.

Electrical:

• Operating temperature: --- 20º C to 49º C ambient.
• 89.57 BTU/Hr.

Electrical (cont’d):

• System AC input VA requirement:
115VAC: 184VA.
220VAC: 176VA.

Mechanical:

• Product weight (approx.): 4.8 lbs. (2.18 kg).
• Shipping weight (approx.): 5.6 lbs. (2.54 kg).

Altronix Corp. - 140 58th Street, Brooklyn, NY 11220 • 718-567-8181 • 888-258-7669 • altronix.com

T28140D

Open Frame Transformer

Rev. DST28140D_11212012

Specifications

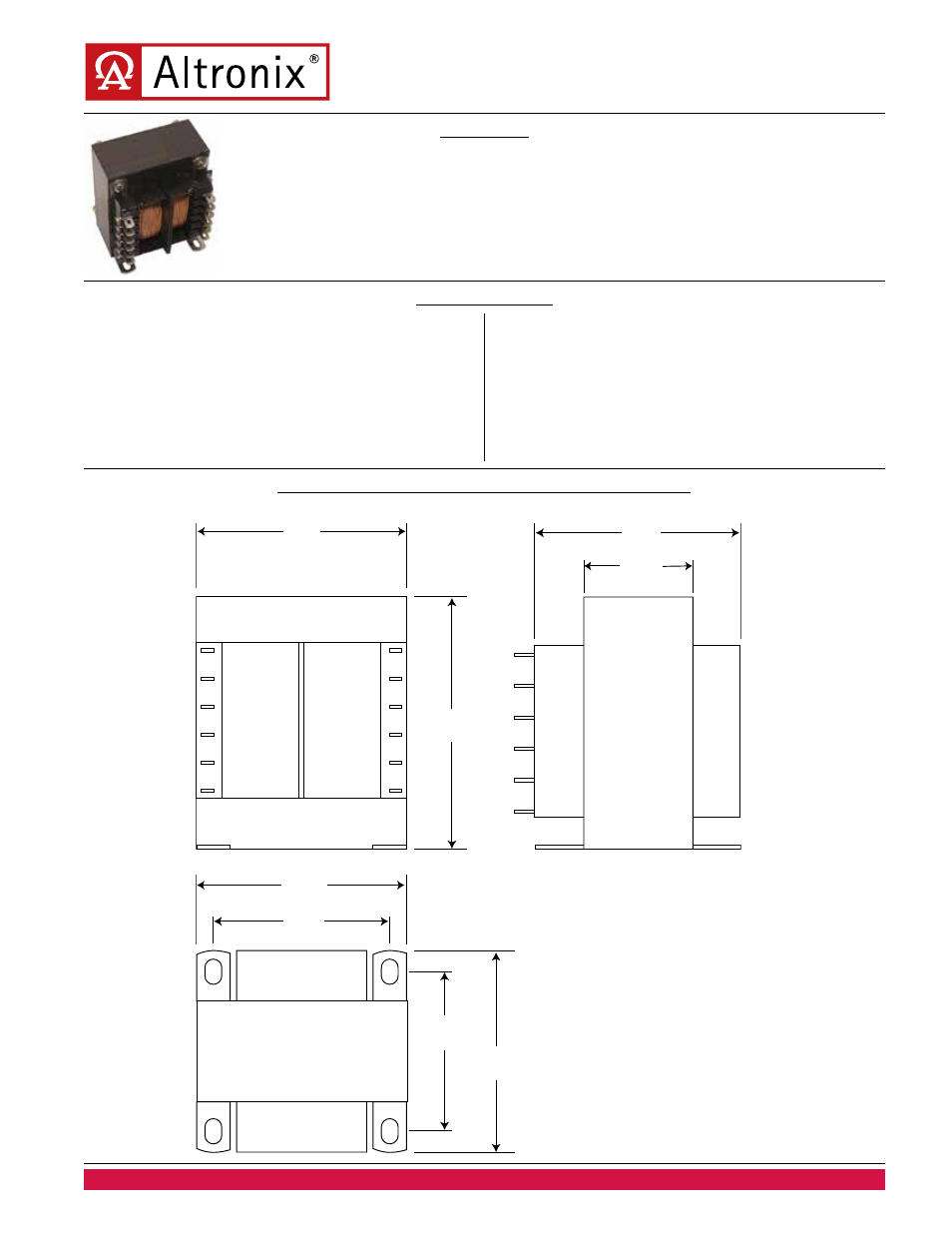

Transformer Dimensions

(H x W x D) (approximate)

:

3.75” (95.25mm) x 3.125” (79.38mm) x 3” (76.2mm)

T28140D

PRIMAR

Y

TERMINAL

S

SECONDAR

Y

TERMINAL

S

6
5
4
3
2
1

12
11
10

9
8
7

3.14”

(79.76mm)

3.00”

(76.2mm)

3.00”

(76.2mm)

2.5”

(63.5mm)

3.125”

(79.375mm)

2.55”

(64.77mm)

1.625”

(41.28mm)

3.75”

(95.25mm)
