Velleman VM146 User Manual
Page 34
34

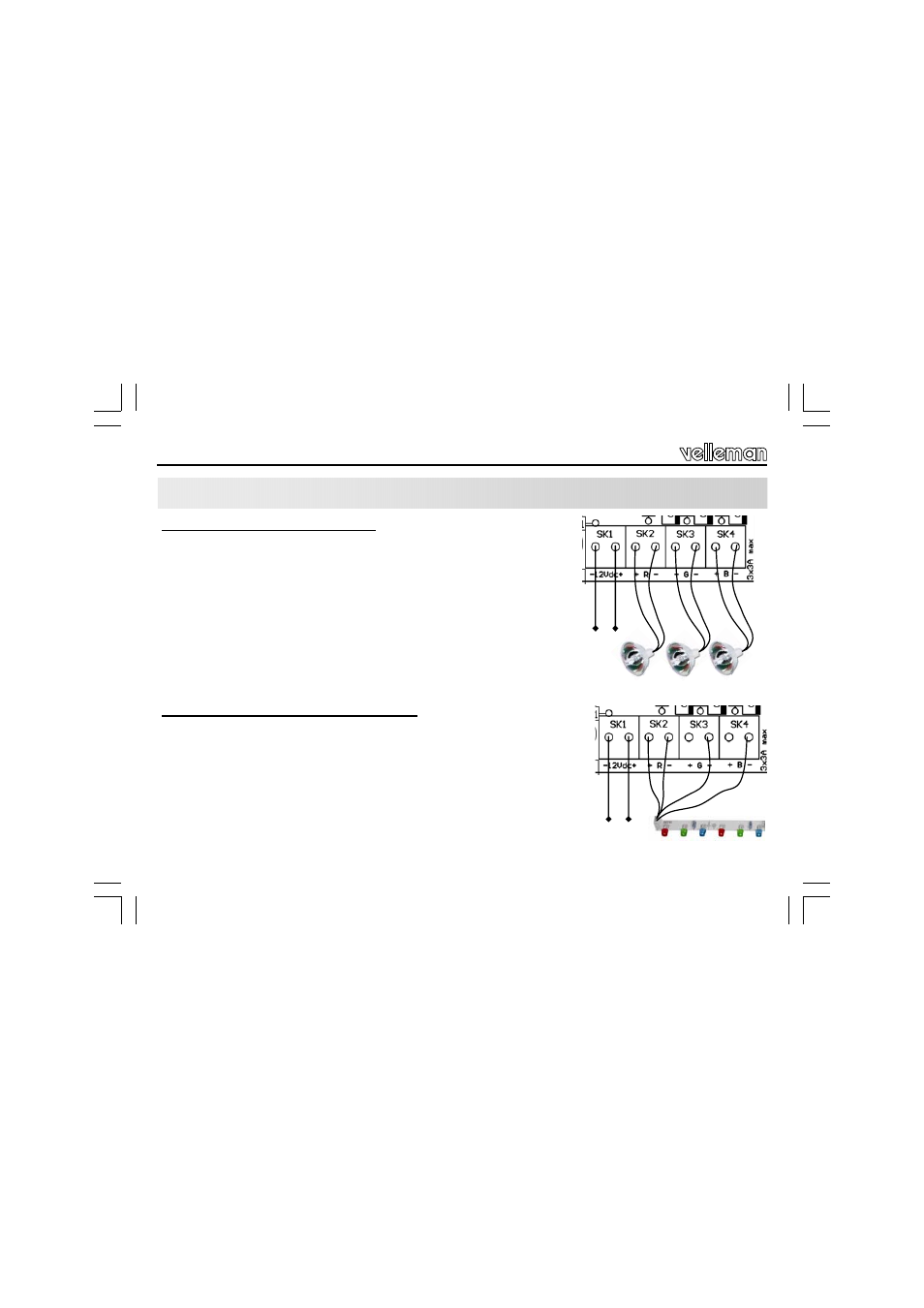

Conexión
CONEXIÓN
Lámpara incandescente o halógena:
conecte la bombilla a la salida R, G o B.
No es importante la polaridad. ¡Ojo!: 3A/canal
máx. (36W@12V).
Cinta con LEDs flexible y ánodo común (+):
Conecte el ánodo común al (+) de la alimentación 12VCC.
Conecte el cátodo (-) de cada color al (-) de R, G o B del K8088.
Consumo máx. de 3A/canal.
12VDC
-
+
12VDC
-
+
COM
Anode
R G
B
