Velleman VM146 User Manual
Page 14
14

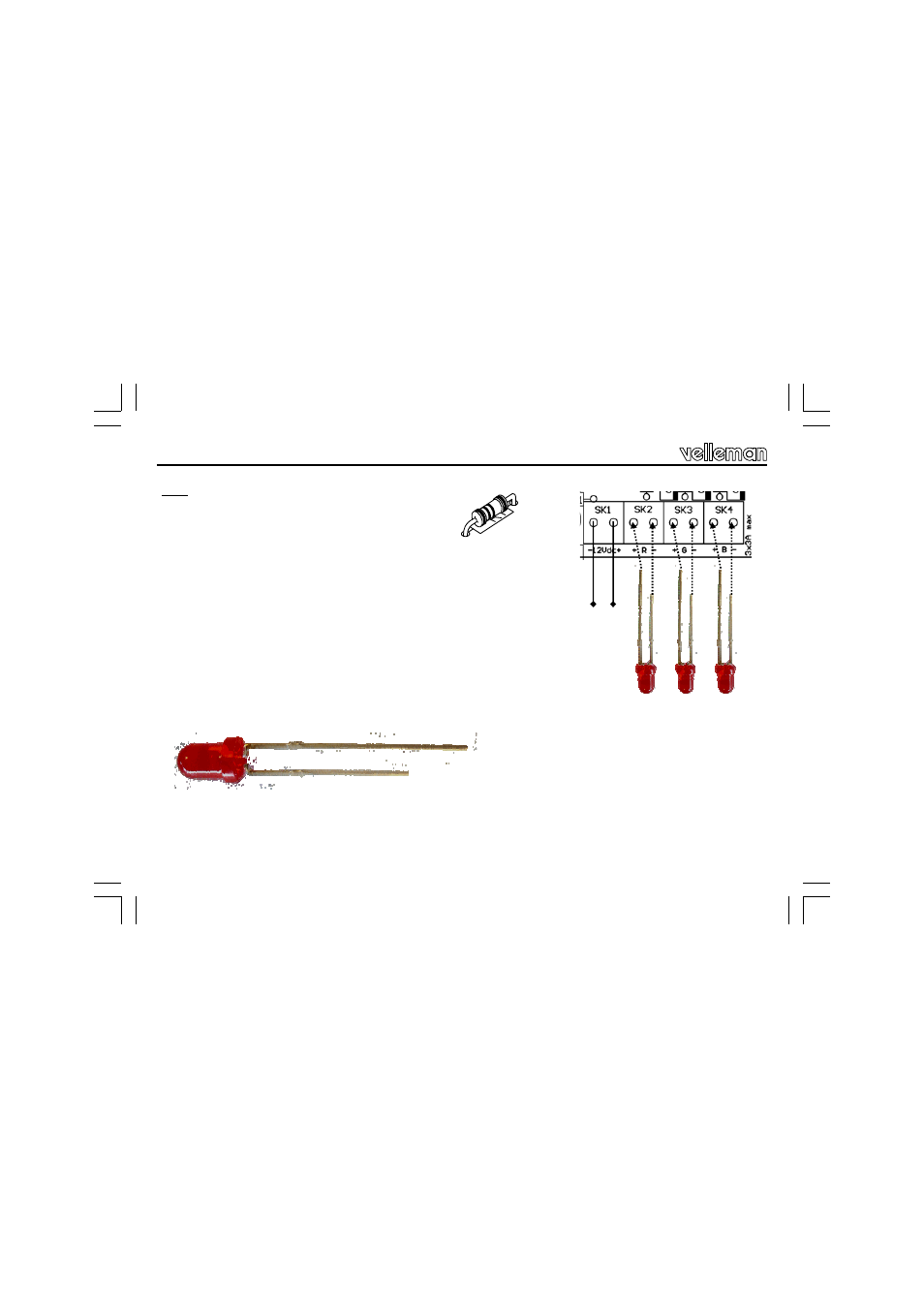

Led:
Leds vragen een serieweerstand (R4, R5 of R6).
Controleer de spanningsval van de led. (Raadpleeg de specificaties door
de fabrikant meegedeeld).
Vuistregel: rood: 1.7V, groen: 2V, blauw: 3...4V
Controleer vervolgens de nodige ledspanning.
Voorbeeld:
Rode led, spanningsval van 1.7V, vereiste stroom: 20mA
Berekening weerstand: (12V-1.7V) / 0.020 = 515 ohm (kies voor de dichtst bijzijnde
waarde, bv. 560 ohm)
Berekening weerstandvermogen: (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (kies voor
een weerstand van 0.25W)
12VDC
-
+
C (-)
A (+)
Aansluitingen
*
*
optioneel
