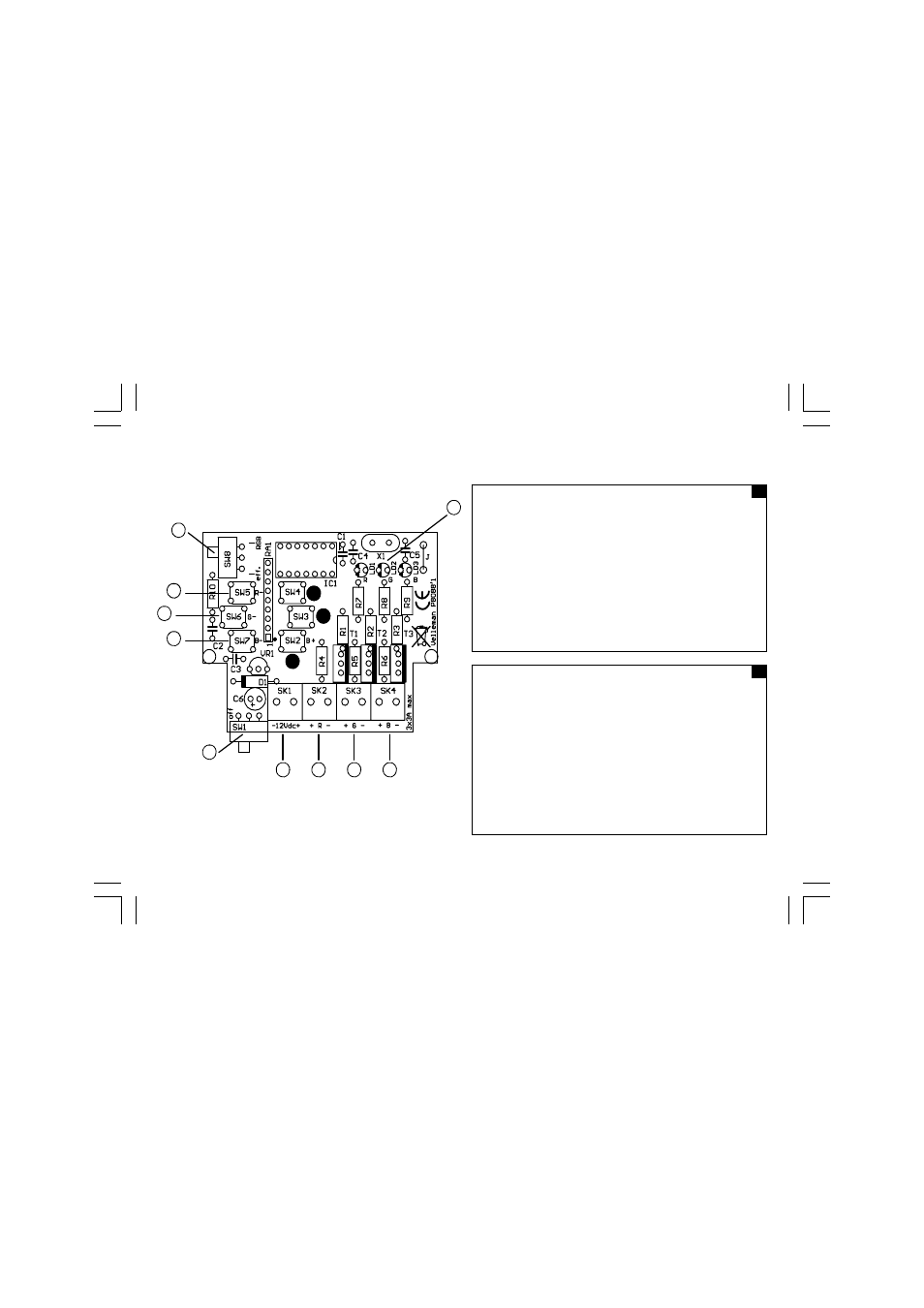

1) On/off switch
2) Mode switch. Select between ‘RGB’- and ‘Effect’-mode
‘RGB’-mode: Red, Green and Blue output levels can be individually
adjusted by means of the up/down buttons
‘Effect’-mode: Allows to choose between 11 built-in effects
3) Output indicator leds.
4) Power supply connector.
5)
RED output (3A DC max.)
6) GREEN output (3A DC max.)
7)
BLUE output (3A DC max.)
8) RED-level down / ‘previous effect’-button
9) RED-level up / ‘next effect’-button
10) GREEN-level down / ‘reduce effect speed’-button
11) GREEN-level up / ‘increase effect speed’-button
12) BLUE-level down / ‘previous colour’-button
13) BLUE-level up / ’next colour’-button
3
7 6 5 4
1
9
8 8
10
12
2
11
13
1) Aan-uitschakelaar
2) Mo dussc ha ke laar : se lec teer tusse n 'RGB'- e n 'Effect'- mo dus
'RGB'-modus: rode, groene, blauwe uitgangsniveau kan afzonderlijk
ingesteld worden met de up-/down-toets
'Effect'-modus: keuze tussen 11 ingebouwde effecten
3) Ledaanduiding uitgang
4) Voedingaansluiting.
5)
RODE uitgang (3A DC max.)
6) GROENE uitgang (3A DC max.)
7) BLAUWE uitgang (3A DC max.)
8) Verlagen v/d RODE intensiteit / vorig effect
9) Verhogen v/d RODE intensiteit / volgend effect
10) Verlagen v/d GROENE intensiteit / verlagen effectsnelheid
11) Verhogen v/d GROENE intensiteit / verhogen effectsnelheid
12) Verlagen v/d BLAUWE intensiteit / vorig kleur
13) Verhogen v/d BLAUWE intensiteit / volgend kleur
