Velleman VM146 User Manual
Page 21
21

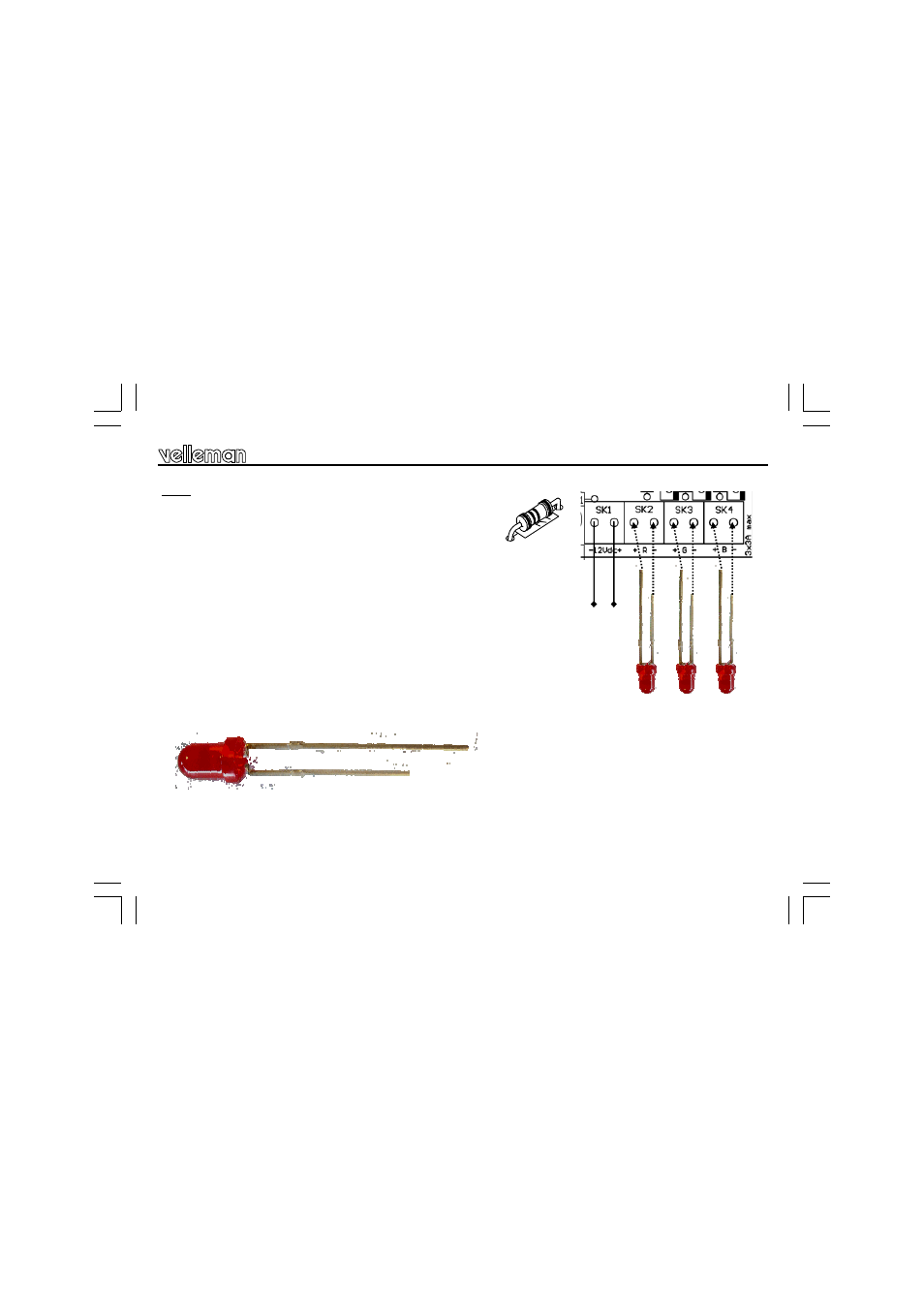

LED:
Les LED nécessitent une résistance en série (R4, R5 ou R6).
Déterminez la chute de tension de la LED. (Vérifiez les
spécifications du fabricant.
Règle empirique : rouge : 1.7V, vert : 2V, bleu : 3...4V
Vérifiez ensuite le courant nécessité pour chaque LED.
Exemple :
LED rouge, chute de 1.7V, courant nécessité de 20mA
Calcul de la résistance : (12V-1.7V) / 0.020 = 515 ohms (choisissez la valeur la plus
proche, p.ex. 560 ohms)
Calcul de la puissance de la résistance : (12V-1.7V) x (12V-1.7V) / 560 = 0.19W
(choisissez une résistance de 0.25W)
12VDC
-
+
C (-)
A (+)
Raccordement
*
*
optionnel
