Velleman VM146 User Manual
Page 27
27

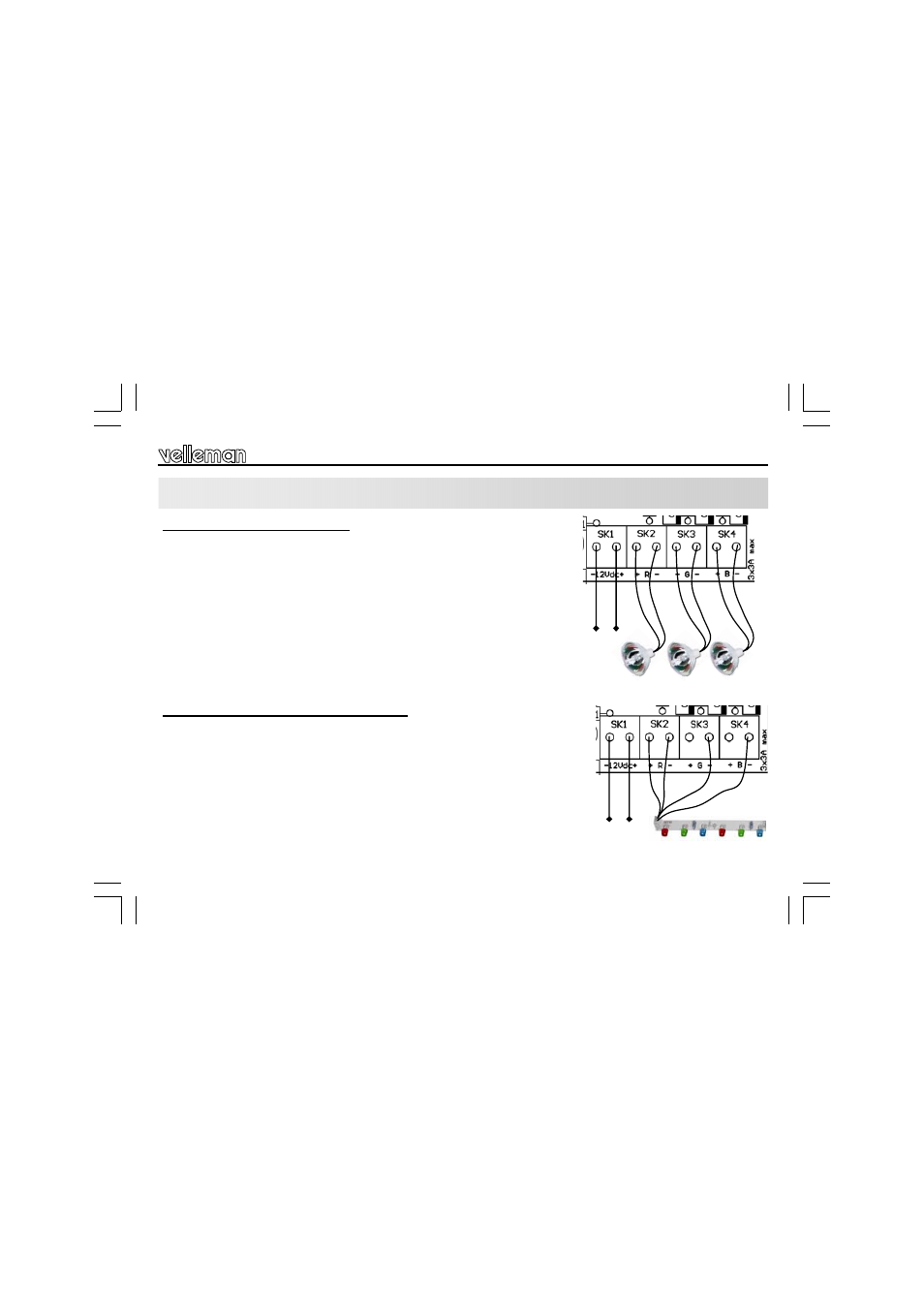

Anshluss
ANSHLUSS
Glühlampe oder Halogenlampe:
verbinden Sie die Lampe mit Ausgang R, G oder B.
Die Polarität ist nicht wichtig. 3A/Kanal max. (36W@12V).
LED-Streifen mit gemeinsamer Anode (+):
verbinden Sie die gemeinsame Anode mit (+) der 12VDC-Stromversorgung.
Verbinden Sie die Kathode (-) jeder Farbe mit (-) von R, G oder B des K8088.
Max. Verbrauch des 3A/Kanals.
12VDC
-
+
12VDC
-
+
COM
Anode
R G
B
