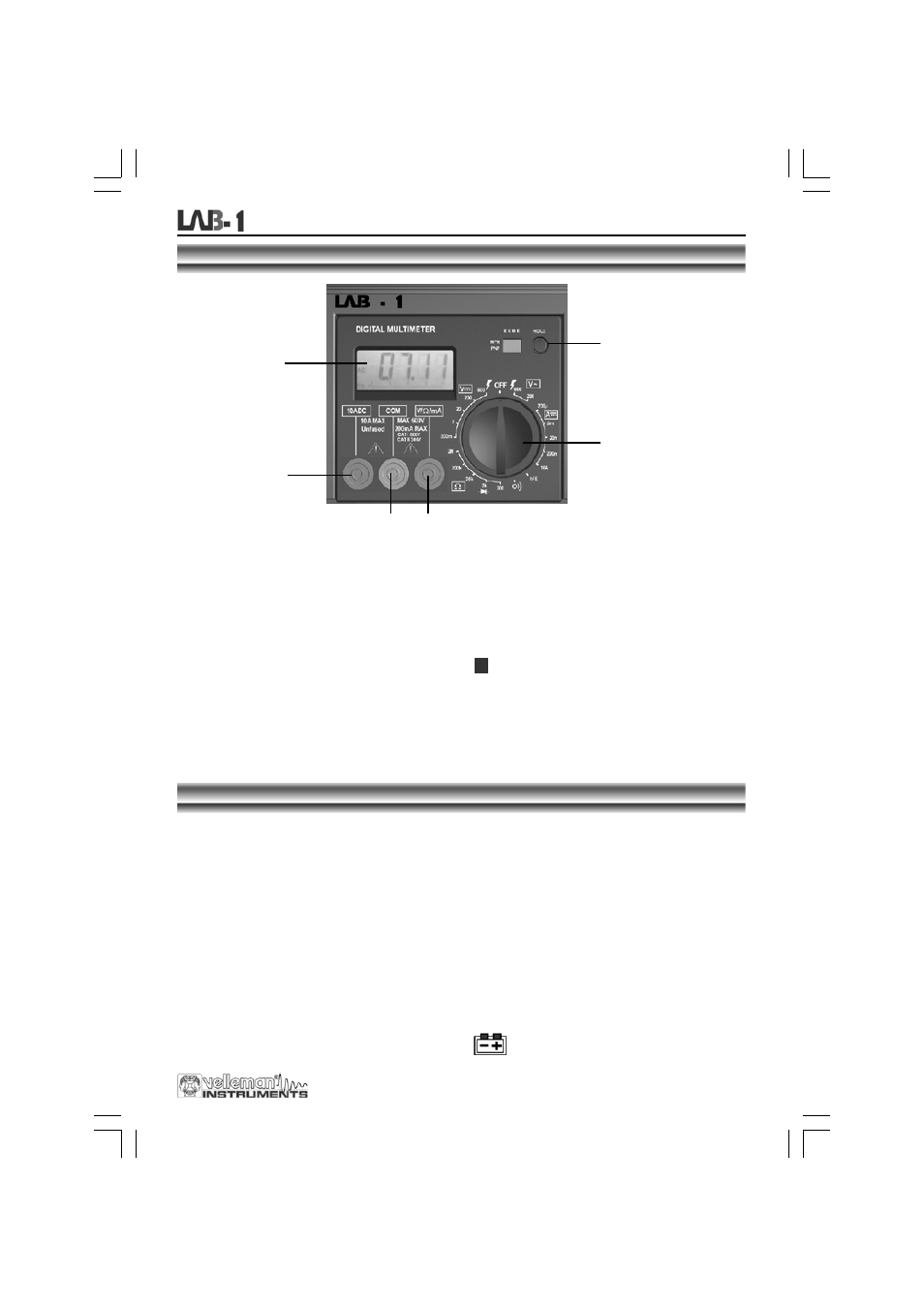

FRONTPLATTE
FRONTPLATTE - BESCHREIBUNG
:
1 Display mit Hintergrundbeleuchtung
Die Hintergrundbeleuchtung ist nur eingeschaltet wenn die Gesamteinheit an der Rückseite eingeschaltet ist). 3
½-stellig, 7 Segmente, LCD: 15mm.
2 Drehschalter
Mit dieser Taste stellen Sie die gewünschte Funktion und den gewünschten Bereich ein. Dient auch als
Stromversorgungsschalter (ON/OFF).
3 Hold-Taste
Mit dieser Taste wird der letzte Wert festgehalten. Das "
"-Symbol bleibt auf dem LCD-Display stehen bis
Sie diese Taste nochmals drücken.
4 10A-Buchse
Wenn Sie die rote Messleitung mit dem Connector verbinden, können Sie einen Höchststrom von 10A messen.
COM-Buchse Verbinden Sie die schwarze (negative) Messleitung.
5 V
ΩmA-Buchse
Verbinden Sie die rote (positive) Messleitung mit dem Connector. Jetzt können Sie Spannung, Widerstand und
Strom messen (Ausnahme: 10A).
1
4
H
5 6
2
3
SPEZIFIKATIONEN
Bis ein Jahr nach der Kalibrierung dürfen Sie optimale Genauigkeit erwarten. Ideale Wetterverhältnisse sind : 18 bis
28°C mit relativem Feuchtigkeitsgrad von max. 80%.
Höchstspannung zwischen den Eingangsbuchsen
und der Erding
CAT II 300V oder CAT I 600V
Überlastungsschutz
F 200mA / 250V
Stromversorgung 9V-Batterie
Display
LCD, 1999 Pixel , Updates 2-3/Sek.
Messmethode
Dual-slope Integration A/D Convertor
Überlaufanzeige
Nur Ziffer "1" auf dem Display
Polaritätsanzeige
"-" auf dem Display (negative Polarität)
Arbeitstemperatur
0 bis 40°C
Lagertemperatur
-10°C bis 50°C
Lo-Bat-Anzeige
"
" erscheint auf dem Display
Digitalmultimeter
