PANNEAU FRONTAL

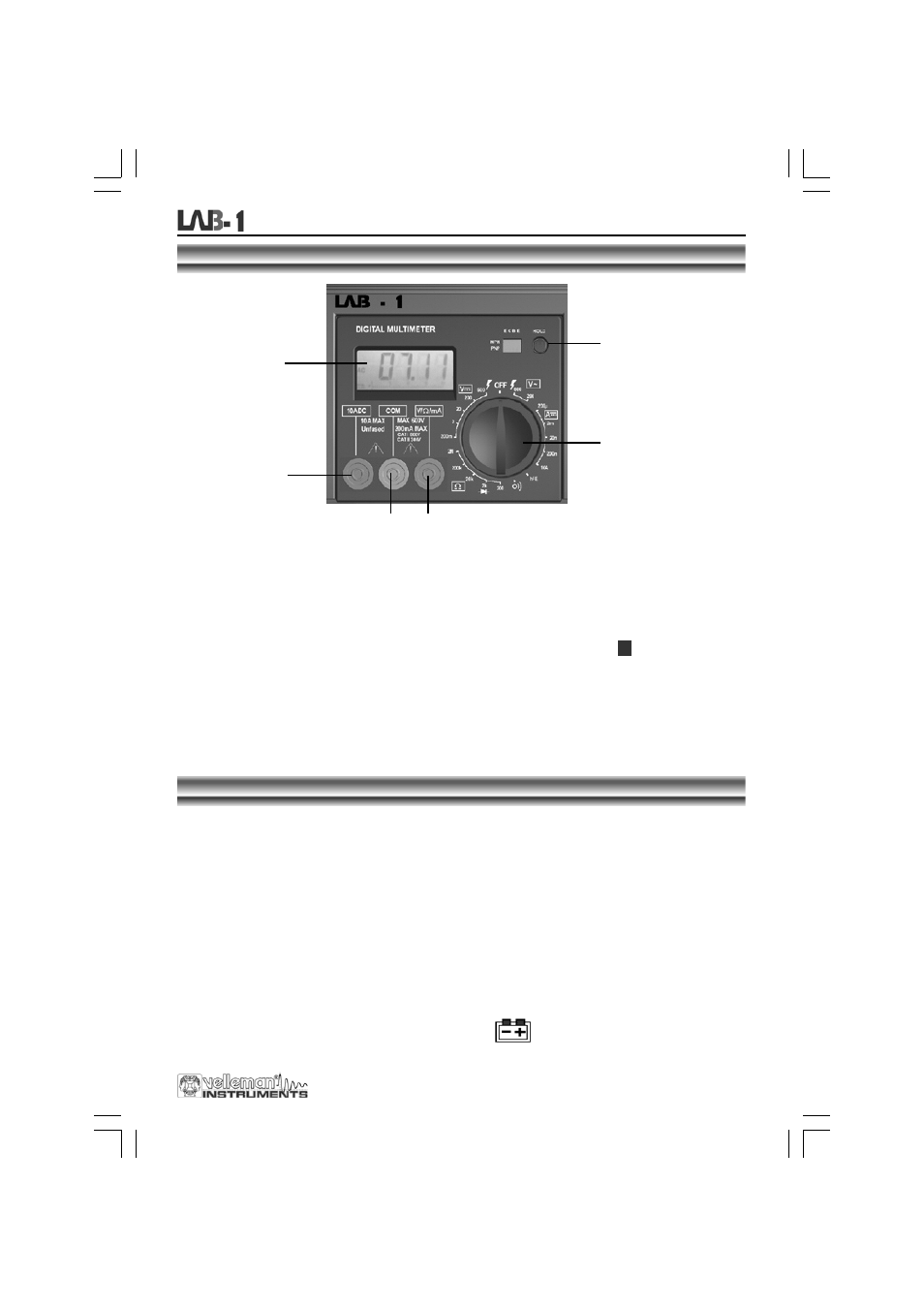

DESCRIPTION DU PANNEAU FRONTAL :
1 Écran avec rétro éclairage (le rétro éclairage n'est allumé que quand l'appareil entier est allumé avec l'inter-
rupteur sur la face arrière) 3 ½ digits, 7 segments, LCD : haut de 15mm.
2. Sélecteur rotatif
Utilisé afin de sélectionner les plages et fonctions désirées. Ce commutateur fait aussi de fonction d'interrup-
teur d'alimentation (ON/OFF).
3. Bouton "Hold"
Si vous poussez ce bouton, la dernière valeur mesurée sera affichée. Le symbole " " reste affiché jusqu'à
ce que le bouton est poussé de nouveau.
4. Fiche "10A"
Si vous connectez le cordon rouge à cette fiche, il est possible de mesurer un courant de max. 10A.
5. Fiche "COM"
Connectez le cordon noir (-).
6 Fiche "V ΩmA"
Connectez le cordon rouge (+) à cette fiche. Ceci vous permet de mesurer des tensions, des résistances et
H
SPECIFICATIONS
L'appareil fonctionne de façon optimale pendant les 12 mois après l'étalonnage. Les conditions atmosphériques
idéales sont : une température de 18 à 28°C avec une humidité relative de max. 80%.
Tension maximale entre les fiches et la masse CAT I 600V ou CAT II 300V
Protection du fusible F 200mA / 250V
Alimentation Batterie 9V
Affichage LCD, 1999 points, actualisation 2-3/sec.
Méthode de mesurage 'Dual-slope' intégration convertisseur A/D
Indication hors gamme Seulement chiffre "1" est affiché
Indication de polarité "-" est affiché (polarité négative)
Température de travail 0 à 40°C
Température de stockage -10°C à 50°C
Indication batterie usée
" " est affiché
