37
Cette station de soudage est pilotée par la température : un circuit sophistiqué règle la température entre 150°C et 450°C.
Cette module est une station de soudage de 48W avec un capteur de température incorporé dans la résistance en
céramique. L’élément de chauffe est alimenté par un transformateur sûr de 24V et la panne est complètement isolé
du réseau. Le pilotage électronique garantit que les appareils sensitifs aux décharges statiques ne sont pas endom-
magés lors du soudage. La panne incluse se compose d’un noyau en cuivre protégé par un manteau en acier.
DESCRIPTION
PANNEAUX FRONTAL
Station de soudage
STATION DE SOUDAGE

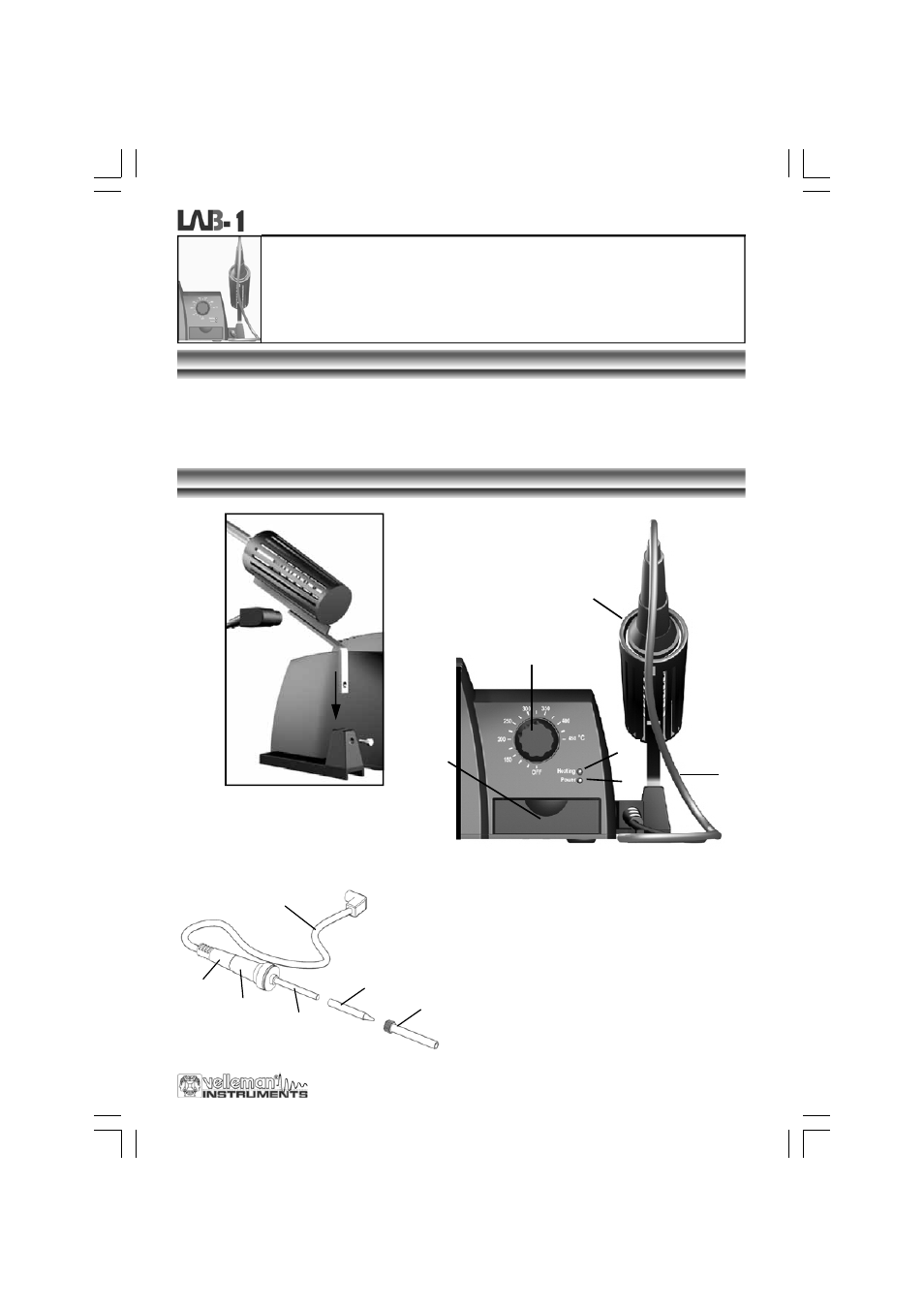

DESCRIPTION DU PANNEAU FRONTAL :
1. Câble en caoutchouc thermorésistant
2.
Réglage de température
3. Tiroir avec éponge
4. Support pour le fer (attaché au boîtier)
5. Panne
6. Support
de la panne
7. Témoin LED de chauffage
8. Poignée
9. caoutchouc
antidérapant
10. résistance avec capteur de température incorporé
11. Témoin LED d'alimentation
1
2
3
4
7
11
5
6
8
9
10
1
AVANT L’USAGE: INSEREZ LE SUPPORT DU
FER A SOUDER DANS LA BASE ET SERREZ LA
VIS.
