5. TEST DE DIODE
1. Connectez le cordon rouge à la fiche "V
ΩmA" et le cordon noir à la fiche "COM". (la polarité du cordon rouge est
positive "+").
2. Sélectionnez la position ("
") au moyen du commutateur rotatif.
3. Connectez le cordon rouge à l'anode de la diode en question et connectez le cordon noir à la cathode de la
diode. La perte de tension de la diode est affichée. Le métre affichera un "1" si la connexion est inversée.
6. TEST DE TRANSISTOR (hFE)
1. Mettez le commutateur de fonction dans la position "hFE".
2. Déterminez s'il s'agit d'un transistor NPN ou PNP et localisez l'émetteur, la base et le collecteur. Insérez les
cordons dans les trous correspondants du connecteur hFE sur le panneau frontal.
3. Consultez votre afficheur LCD afin de connaître la valeur hFE approximative. Conditions du test : courant de base
de 10µA et un Vce de 3V.
7. TEST
AUDIBLE
DE
CONTINUITE
1. Connectez le cordon rouge à la fiche "V
ΩmA" et le cordon noir à la fiche "COM".
2. Mettez le commutateur dans la position "
".
3. Connectez les cordons de mesure à deux points de la connexion concernée. Le buzzer incorporé sera
activé en cas de continuité.

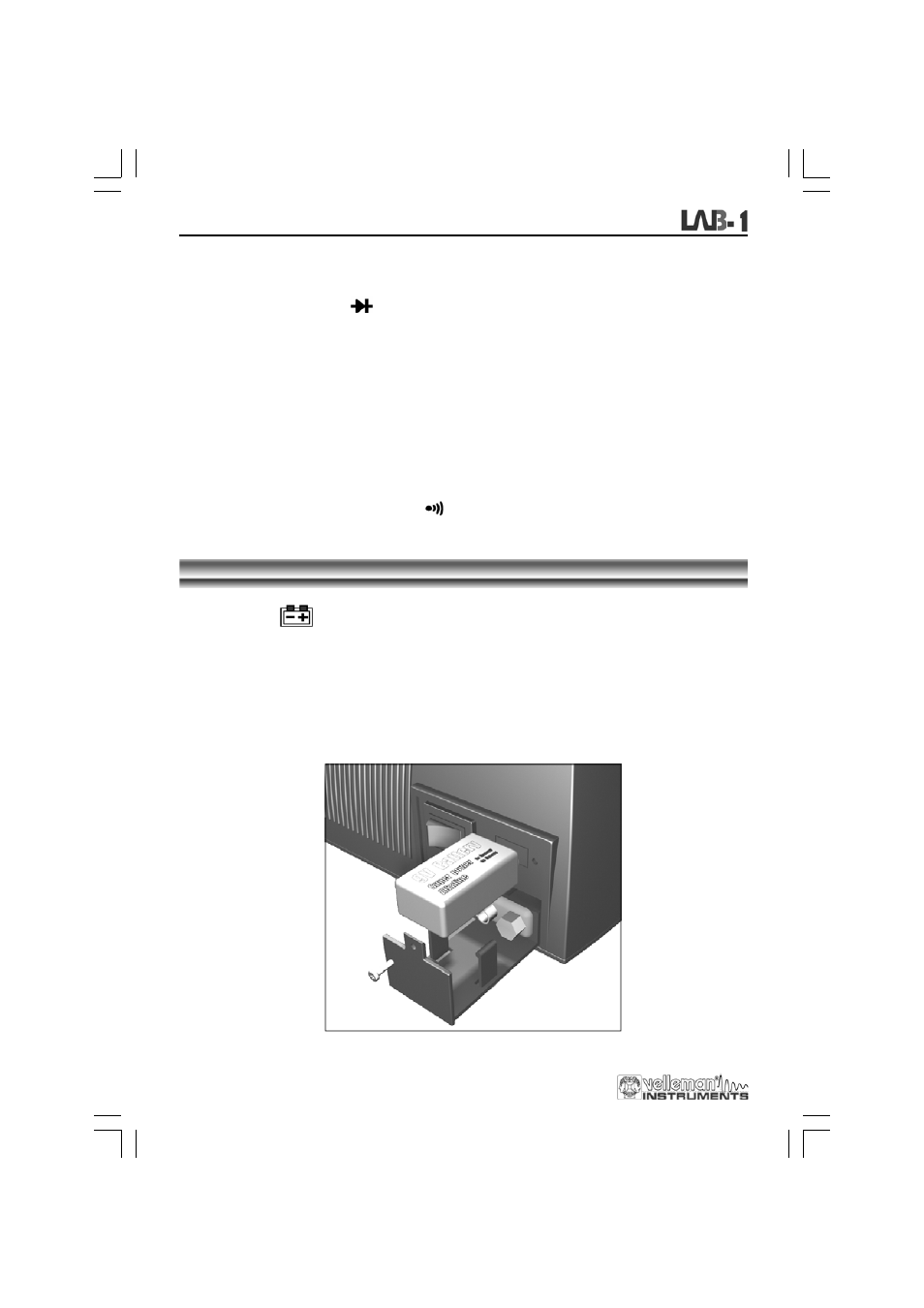

REMPLACEMENT DE BATTERIE ET FUSIBLE
Multimètre numérique
Quand le symbole "
" est affiché, votre batterie doit être remplacée.
Pour remplacer la pile, enlevez simplement la vis à l'arrière et tirez le compartiment de pile
Enlevez la vieille pile et insérez la nouvelle.
Faites toujours attention à la polarité.
