Български | 99
Bosch Power Tools 1 609 929 S07 | (13.3.12)

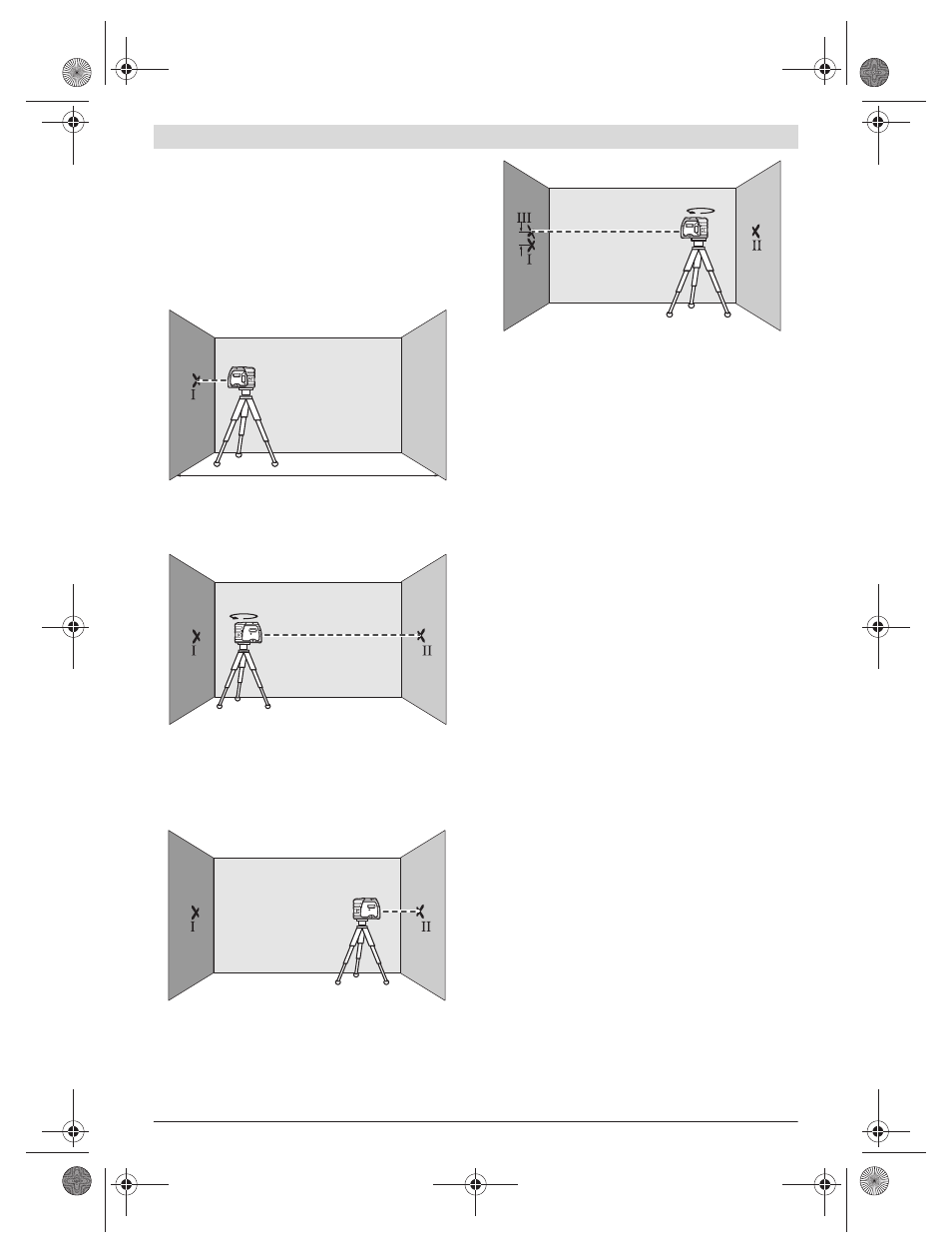

Проверка на хоризонталната точност на нивелиране по
направление на надлъжната ос
За проверката се нуждаете от свободна зона за измерване
между две стени А и В върху твърда основа с дължина
прибл. 20 m.
– Монтирайте измервателния уред в близост до стената А
на стойката, респ. на статив или го поставете върху
твърда равна повърхност. Включете измервателния
уред.
– Насочете към близката стена А хоризонталния лъч, който
е успореден на надлъжната ос на измервателния уред.
Изчакайте измервателният уред да се нивелира. Марки-
райте центъра на лазерната точка на стената (точка I).
– Завъртете измервателния уред на 180°, изчакайте го да
се нивелира и маркирайте центъра на петното на
лазерния лъч на срещуположната стена B (точка II).
– Поставете измервателния уред – без да го завъртате – в
близост до стената B, включете го и изчакайте да се
нивелира.
– Подравнете лазерния лъч по височина така (с помощта
на статива или чрез подлагане), че центърът на петното
му върху стената B да съвпада точно с направената
преди това маркирана точка II.
– Завъртете измервателния уред на 180°, без да
променяте височината. Изчакайте го да се нивелира и
маркирайте центъра на лазерния лъч на стената А (точка
III
). При това внимавайте точка III да е по възможност
вертикално над, респ. под точка I.
– Разликата d на двете маркирани точки I è III на стената
дава действителното отклонение по височина на на
измервателния уред по направление на надлъжната ос.
На измервателна дължина от 2 х 20 m = 40 m максимално
допустимото отклонение възлиза на:
40 m x ±0,3 mm/m = ±12 mm.
Следователно е допустимо разликата d между точкит I è III
да е най-много 12 mm.
Указания за работа
f Когато маркирате, отбелязвайте винаги само
центъра на лазерното петно. Големината на лазерното
петно се променя с разстоянието.
Захващане в стойка
За монтиране на измервателния уред 8 към стойката
навийте застопоряващия винт 9 на стойката в резбовия
отвор 1/4" 6 за монтиране към статив на измервателния
уред. За да можете да завъртите измервателния уред
спрямо стойката първо леко развийте винта 9.
– За да направите видим долния отвесен лъч, завъртете
настрани или назад измервателния уред спрямо
стойката 8.
– За да можете да пренасяте коти с хоризонталния лазерен
лъч, завъртете измервателния уред върху стойката 8.
С помощта на стойката 8 имате следните възможности за
захващане на измервателния уред:
– Монтирайте стойката 8, като използвате резбовия отвор
1/4" за статив 13, към статива 18 или към стандартен
фото-статив. За монтирането към стандартен стро-
ителен триножник използвайте резбовия отвор 5/8" 14.
– Към стоманени повърхности стойката 8 може да бъде
захваната с магнитите 12.
– Към гипс-картонови или дървени плоскости стойката 8
може да бъде захваната с винтове. За целта вкарайте
винтове с дължина най-малко 60 mm в отворите 10 на
стойката.
– Към тръби или др.п. детайли стойката 8 може да бъде
захваната с обикновен колан, който се прекарва през
водача 11.
A B
20 m
A B
180˚
A B
d
180˚
A B
