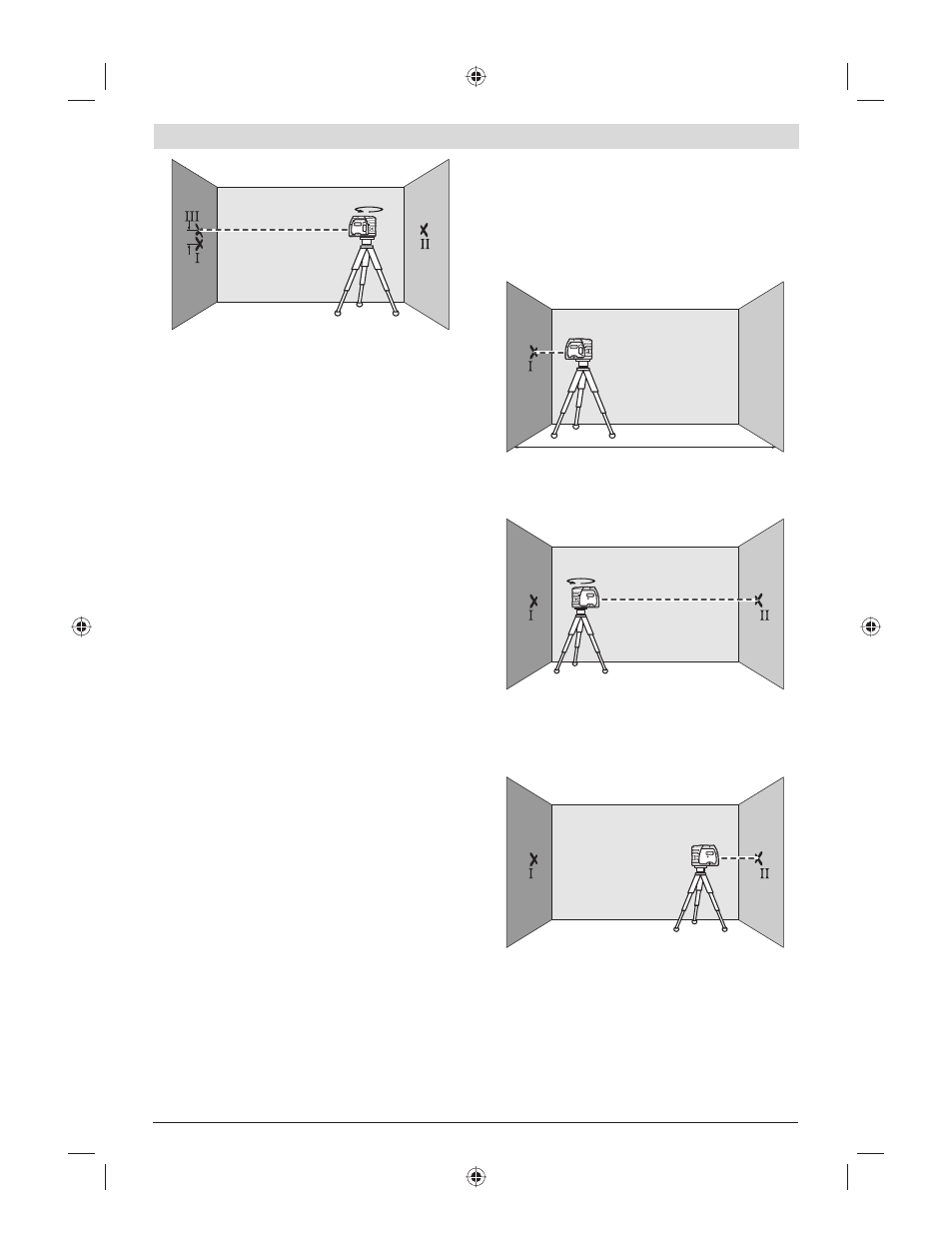

ﻟﻮﻃ رﻮﺤﻣ نﺪﺷ زاﺮﺗ ﺖﻗد لﺮﺘﻨ هﻮﺤﻧ
ﺢﻄﺳ ﺎﺑ ﺮﺘﻣ 20 m لدﺎﻌﻣ ﺮ ﮔ هزاﺪﻧا ﺖﻓﺎﺴﻣ ﻪﺑ لﺮﺘﻨ اﺮﺑ
.ﺪ راد زﺎ ﻧ B و A راﻮ د ود ﻦ ﺑﺎﻣ ﻢ ﺤﻣ و ﺖﺑﺎﺛ (ﻪﻨ ﻣز) ءﺎ ﺗا
ﻪﺳ ور ﺎ و رﺎﻬﻣ تاﺰ ﻬﲡ ور A راﻮ د ﻚ دﺰﻧ ار ﺮ ﮔ هزاﺪﻧا راﺰﺑا –
.ﺪ ﻫﺪﺑ راﺮﻗ فﺎﺻ و ﺖﺑﺎﺛ ﺢﻄﺳ ﻚ ور اﺮﻧآ ﺎ و ﺪ ﻨﻛ ژﺎﺘﻧﻮﻣ ﻪ ﺎﭘ
.ﺪ ﻨﻛ ﻦﺷور ار ﺮ ﮔ هزاﺪﻧا راﺰﺑا
A B
20 m
ﻪﺑ ار ﺖﺳا ﺮ ﮔ هزاﺪﻧا راﺰﺑا ﻟﻮﻃ رﻮﺤﻣ تازاﻮﻣ ﻪﺑ ﻪ رﺰ ﻟ ﻘﻓا ﻮﺗﺮﭘ –
.دﻮﺸﺑ زاﺮﺗ ﺮ ﮔ هزاﺪﻧا راﺰﺑا ﺪ راﺬﮕﺑ .ﺪ ﻨ ﺲ ﻌﻨﻣ A راﻮ د دﺰﻧ
.( I ﻪﻄﻘﻧ) ﺪ ﻨﻛ راﺬﮕﺘﻣﻼﻋ راﻮ د ور ﺮﺑ ار رﺰ ﻟ ﻮﺗﺮﭘ ﺰ ﺮﻣ ﻪﻄﻘﻧ
A B
180˚
ﻪﻄﻘﻧ و دﻮﺸﺑ زاﺮﺗ ﺪ راﺬﮕﺑ ،ﺪ ﻧﺎﺧﺮﭽﺑ ﻪﺟرد 180° ار ﺮ ﮔ هزاﺪﻧا راﺰﺑا –
.( II ﻪﻄﻘﻧ) ﺪ ﻨﻛ راﺬﮕﺘﻣﻼﻋ B ﻞﺑﺎﻘﻣ راﻮ د رد ار رﺰ ﻟ ﻮﺗﺮﭘ ﺰ ﺮﻣ
،ﺪ ﻫﺪﺑ راﺮﻗ B راﻮ د ﻪﺑ ﻚ دﺰﻧ ،نآ نﺪﻧﺎﺧﺮﭼ نوﺪﺑ ار ﺮ ﮔ هزاﺪﻧا راﺰﺑا –
.دﻮﺸﺑ زاﺮﺗ ﺪ راﺬﮕﺑ و ﺪ ﻨﻛ ﻦﺷور اﺮﻧآ
A B
موﺰﻟ ترﻮﺻ رد ﺎ ﻪ ﺎﭘ ﻪﺳ ﻚﻤﻛ ﻪﺑ) عﺎﻔﺗرا رد ار ﺮ ﮔ هزاﺪﻧا راﺰﺑا –
ﺰ ﺮﻣ ﻪﻄﻘﻧ ﻪﻛ ﺪ ﻨﻛ ﻢ ﻈﻨﺗ رﻮﻃ (نآ ﺮ ز رد ﺌ ﺷ نداد راﺮﻗ ﺎﺑ
ور ﺮﺑ هﺪﺷ راﺬﮔ ﺖﻣﻼﻋ ًﻼﺒﻗ ﻪ
II ﻪﻄﻘﻧ ور ًﺎﻘ ﻗد رﺰ ﻟ ﻮﺗﺮﭘ
.دﺮ ﮕﺑ راﺮﻗ B راﻮ د
d
180˚
A B
ﻪﺟرد 180° ﺪ ﻫﺪﺑ ﺮ ﻐﺗ اﺮﻧآ عﺎﻔﺗرا ﻪﻜﻨ ا نوﺪﺑ ار ﺮ ﮔ هزاﺪﻧا راﺰﺑا –
A راﻮ د ور ار رﺰ ﻟ ﻮﺗﺮﭘ ﺰ ﺮﻣ ﻪﻄﻘﻧ و دﻮﺸﺑ زاﺮﺗ ﺪ راﺬﮕﺑ ،ﺪ ﻧﺎﺧﺮﭽﺑ
III ﻪﻄﻘﻧ ﻪﻛ ﺪ ﺷﺎﺑ ﻪﺘﺷاد ﻪﺟﻮﺗ .ﺪ ﻨﻛ راﺬﮕﺘﻣﻼﻋ ( III ﻪﻄﻘﻧ)
.دﺮ ﮕﺑ راﺮﻗ نآ ﺮﺑ دﻮﻤﻋ رﻮﻄﺑ I ﻪﻄﻘﻧ ﻦ ﺋﺎﭘ ﺎ ﻻﺎﺑ رد نﺎﻜﻣﻻا ﺘﺣ
، A راﻮ د ور هﺪﺷ راﺬﮕﺘﻣﻼﻋ III و I ﻪﻄﻘﻧ ود ﻦ ﺑﺎﻣ d فﻼﺘﺧا –
داﺪﺘﻣا رد ﺮ ﮔ هزاﺪﻧا راﺰﺑا (عﺎﻔﺗرا رد) ﻌﻗاو فﻼﺘﺧا ﺎ فاﺮﺤﻧا ناﺰ ﻣ
.ﺪﺷﺎﺑ ﻣ ﻟﻮﻃ رﻮﺤﻣ
ﺮﺜﻛاﺪﺣ ،(ﺮﺘﻣ 40 ) 2 x 20 m = 40 m راﺪﻘﻣ ﻪﺑ ﺮ ﮔ هزاﺪﻧا ﺖﻓﺎﺴﻣ رد
:ﺖﺳا ﺮ ز حﺮﺷ ﻪﺑ زﺎﺠﻣ ﺎﻄﺧ ﺎ فﻼﺘﺧا
40 m x ± 0,3 mm/m = ± 12 mm
.(ﺮﺘﻤ ﻠ ﻣ ± 12 = ﺮﺘﻣ رد ﺮﺘﻤ ﻠ ﻣ ± 0,3 x ﺮﺘﻣ 40 )
.ﺪﺷﺎﺑ ﺮﺘﻤ ﻠ ﻣ 12 mm ﺮﺜﻛاﺪﺣ ﺪ ﺎﺑ III و I طﺎﻘﻧ ﻦ ﺑ d فﻼﺘﺧا ﻪﺠ ﺘﻧ رد
ﻠﻤﻋ ﺎﻫ ﺋﺎﻤﻨﻫار
.ﺪ ﻨﻛ بﺎﺨﺘﻧا راﺬﮕﺘﻣﻼﻋ اﺮﺑ ار رﺰ ﻟ ﻪﻄﻘﻧ ﺰ ﺮﻣ ﻂﻘﻓ هراﻮﻤﻫ
e
.ﺪﻨﻛ ﻣ اﺪ ﭘ ﺮ ﻐﺗ ﻪﻠﺻﺎﻓ ﺐﺴﺣﺮﺑ رﺰ ﻟ ﻪﻄﻘﻧ هزاﺪﻧا
رﺎﻬﻣ (تاﺰ ﻬﲡ) هﺮ ﮔ ﻪﻠ ﺳﻮﺑ لﺎﺼﺗا هﻮﺤﻧ
ﺖ ﺒﺜﺗ ﭻ ﭘ ، 8 رﺎﻬﻣ تاﺰ ﻬﲡ ور ﺮﺑ ﺮ ﮔ هزاﺪﻧا راﺰﺑا ندﺮ ﻢ ﺤﻣ اﺮﺑ
ﻪﺑ (ﻪ ﺎﭘ ﻪﺳ لﺎﺼﺗا ﻞﺤﻣ) 6 ﭻﻨ ا 1/4" هوزر رد ار رﺎﻬﻣ تاﺰ ﻬﲡ 9
ور ﺮﺑ ﺮ ﮔ هزاﺪﻧا راﺰﺑا نﺪﻧﺎﺧﺮﭼ اﺮﺑ .ﺪ ﻨ ﻢ ﺤﻣ ﺮ ﮔ هزاﺪﻧا راﺰﺑا
.ﺪ ﻨ (ﻞﺷ) دازآ ﻤ ار 9 ﭻ ﭘ ،رﺎﻬﻣ تاﺰ ﻬﲡ
فﺮﻄﺑ ﺎ و ﺒﻧﺎﺟ ﺖﻤﺳ ﻪﺑ 8 رﺎﻬﻣ تاﺰ ﻬﲡ ور ﺮﺑ ار ﺮ ﮔ هزاﺪﻧا راﺰﺑا –
.دﻮﺸﺑ هﺪﻫﺎﺸﻣ ﻞﺑﺎﻗ رﺰ ﻟ ﻨ ﺋﺎﭘ دﻮﻤﻋ ﻮﺗﺮﭘ ﺎﺗ ﺪ ﻧﺎﺧﺮﭽﺑ ﺐﻘﻋ
ناﻮﺘﺑ ﺎﺗ ﺪ ﻧﺎﺧﺮﭽﺑ 8 رﺎﻬﻣ تاﺰ ﻬﲡ ور ﺮﺑ ار ﺮ ﮔ هزاﺪﻧا راﺰﺑا –
.داد لﺎﻘﺘﻧا ار تﺎﻋﺎﻔﺗرا رﺰ ﻟ ﻘﻓا ﻮﺗﺮﭘ ﻪﻠ ﺳﻮﺑ
ﻞ ذ قﺮﻃ زا ار ﺮ ﮔ هزاﺪﻧا راﺰﺑا ناﻮﺗ ﻣ 8 رﺎﻬﻣ (تاﺰ ﻬﲡ) هﺮ ﮔ ﻪﻠ ﺳﻮﺑ
:دﺮ ﺐﺼﻧ
1/4" هوزر اراد ﻪ 13 لﺎﺼﺗا ﻞﺤﻣ زا ار 8 رﺎﻬﻣ (تاﺰ ﻬﲡ) هﺮ ﮔ –
ﻪ ﺎﭘ ﻪﺳ ور ﺮﺑ ﺎ و 18 ﻪ ﺎﭘ ﻪﺳ ور ﺮﺑ ،ﺪﺷﺎﺑ ﻣ ﭻﻨ ا
ور ﺮﺑ هﺎﮕﺘﺳد ﺐﺼﻧ اﺮﺑ .ﺪ ﻨ ﺐﺼﻧ رازﺎﺑ رد ﻪ ﻬﺗ ﻞﺑﺎﻗ ﺳﺎ ﻋ
ﻪ 14 لﺎﺼﺗا ﻞﺤﻣ زا اﺮﻧآ ،رازﺎﺑ رد ﺪ ﺮﺧ ﻞﺑﺎﻗ ﻪﻗﺮﻔﺘﻣ ﻪ ﺎﭘ ﻪﺳ
.ﺪ ﻨ ﺐﺼﻧ ،ﺖﺳا 5/8" هوزر اراد
تﺎﻌﻄﻗ ﻪﺑ 12 ﺎﻫﺎﺑﺮﻨﻫآ ﻪﻠ ﺳﻮﺑ ناﻮﺘ ﻣ ار 8 رﺎﻬﻣ تاﺰ ﻬﲡ –
.دﻮﳕ ﻞﺼﺘﻣ ﺰ ﻧ دﻻﻮﻓ
