– Întoarceţi aparatul de măsură la aprox. 180°, fără a-i
modifica înălţimea. Lăsaţi-l să se niveleze şi marcaţi pe
perete mijlocul punctului celeilalte raze laser laterale
(punct
II). Aveţi grijă ca punctul II să fie aşezat pe cât posibil
perpendicular deasupra sau dedesubtul punctului
I.
– Diferenţa d dintre cele două puncte I şi II marcate pe
perete dă abaterea efectivă în înălţime a aparatului de
măsură de-a lungul axei transversale.
Pe tronsonul de măsurare de 2 x 20 m = 40 m abaterea
maximă admisă este de:
40 m x
±0,3 mm/m = ±12 mm.
În consecinţă diferenţa d dintre punctele
I şi II nu trebuie să
fie mai mare de 12 mm.

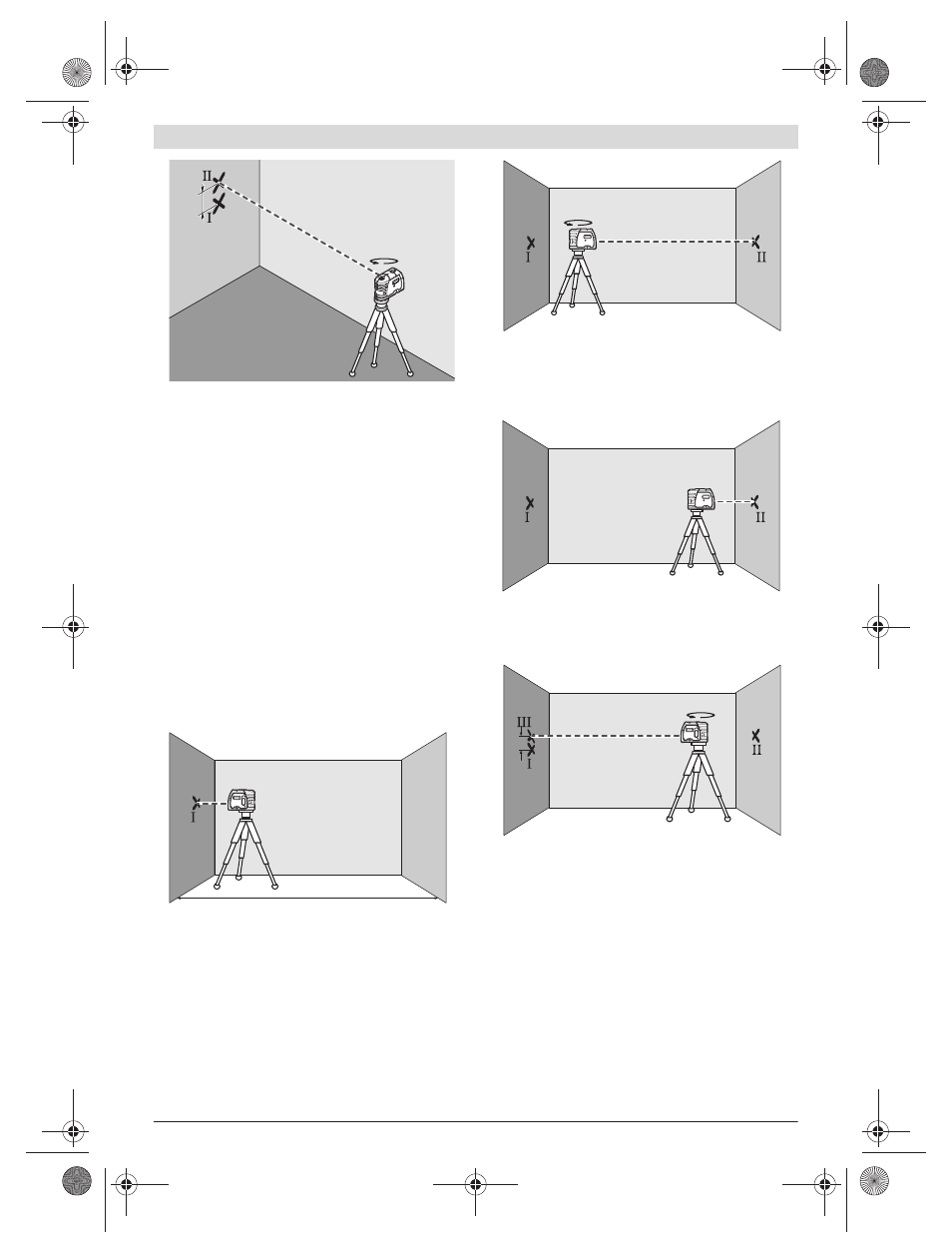

Verificarea preciziei de nivelare în plan vertical a axei
longitudinale
Pentru verificare aveţi nevoie de un tronson de măsurare liber
de 20 m pe un teren tare între pereţii A şi B.
– Montaţi aparatul de măsură aproape de peretele A pe
suportul de susţinere resp. pe un stativ, sau aşezaţi-l pe o
suprafaţă tare, plană. Conectaţi aparatul de măsură.
– Îndreptaţi raza laser orizontală, paralelă cu axa
longitudinală a aparatului de măsură, spre peretele
apropiat A. Lăsaţi aparatul de măsură să se niveleze.
Marcaţi pe perete mijlocul punctului laser (punctul
I).
– Rotiţi aparatul de măsură la 180°, lăsaţi-l să se niveleze şi
marcaţi mijlocul punctului razei laser pe peretele opus B
(punct
II).
– Amplasaţi aparatul de măsură – fără a-l roti – aproape de
peretele B, conectaţi-l şi lăsaţi-l să se niveleze.
– Aliniaţi astfel nivelul de înălţime a aparatului de măsură (cu
ajutorul stativului sau înălţându-l dedesubt), încât mijlocul
punctului razei să atingă peretele B exact în punctul
II
marcat anterior.
– Întoarceţi aparatul de măsură la 180°, fără a-i modifica
înălţimea. Lăsaţi-l să se niveleze şi marcaţi punctul din
mijlocul razei laser pe peretele A (punct
III). Aveţi grijă ca
punctul
III să fie aşezat pe cât posibil perpendicular
deasupra resp. sub punctul
I.
– Din diferenţa d dintre cele două puncte I und III marcate
pe peretele A rezultă abaterea efectivă în înălţime a
aparatului de măsură de-a lungul axei longitudinale.
Pe tronsonul de măsurare de 2 x 20 m = 40 m abaterea
maximă admisă este de:
40 m x
±0,3 mm/m = ±12 mm.
În consecinţă diferenţa d dintre punctele
I şi III nu trebuie să
fie mai mare de 12 mm.
d
180˚
A
B
20 m
A
B
180˚
A
B
d
180˚
A
B
