84 | Русский
1 609 929 S07 | (13.3.12) Bosch Power Tools

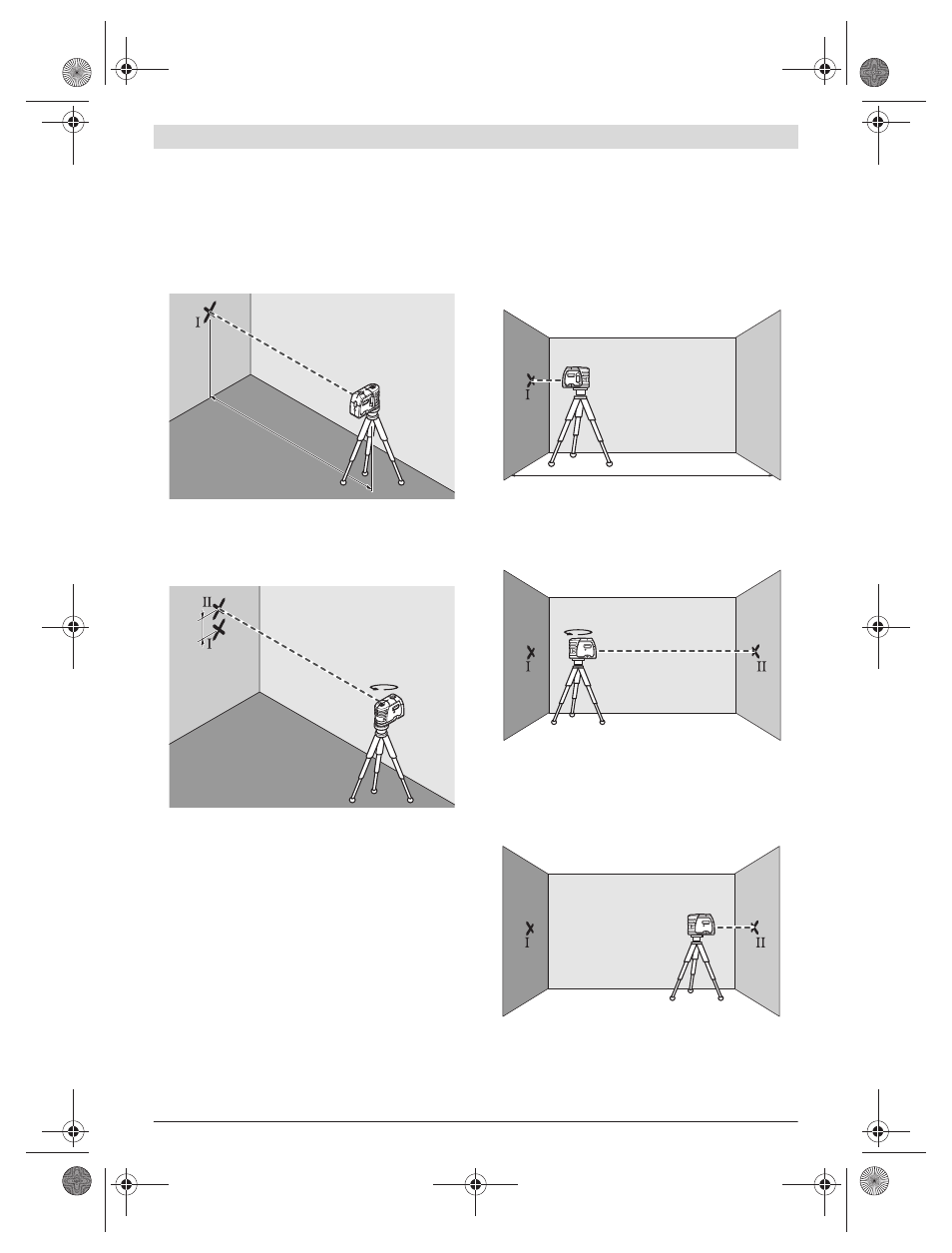

Проверка точности горизонтального нивелирования
вдоль поперечной оси
Для проверки требуется свободный измерительный
участок на твердом основании длиной 20 м перед стеной.
– Монтируйте измерительный инструмент на расстоянии
20 м от стены на держателе или штативе или установите
его на прочное, ровное основание. Включите
измерительный инструмент.
– Направьте один из двух боковых лазерных лучей,
проходящих вдоль поперечной оси измерительного
инструмента, на стену. Дайте измерительному
инструменту нивелироваться. Отметьте середину
лазерной точки на стене (точка I).
– Поверните измерительный инструмент прибл. на 180°,
не меняя его высоты. Дайте ему нивелироваться и
обозначьте середину другого бокового лазерного луча
на стене (точка II). Следите за тем, чтобы точка II
находилась как можно более отвесно над точкой I или
под ней.
– Расстояние d между двумя обозначенными точками I è
II на стене отображает фактическое отклонение
измерительного инструмента по высоте вдоль
поперечной оси.
На расстоянии 2 x 20 м = 40 м максимально допустимое
отклонение составляет:
40 м x ±0,3 мм/м = ±12 мм.
Таким образом, расстояние d между точками I è II не
должно превышать макс. 12 мм.
Проверка точности горизонтального нивелирования
вдоль продольной оси
Для проверки Вам нужен свободный измерительный
участок на прочном основании между двумя стенами А и В
длиной 20 м.
– Монтируйте измерительный инструмент вблизи стены А
на держателе или штативе или установите его на
прочное, ровное основание. Включите измерительный
инструмент.
– Направьте горизонтальный лазерный луч, проходящий
параллельно продольной оси измерительного
инструмента, на стену А. Дайте измерительному
инструменту нивелироваться. Отметьте середину
лазерной точки на стене (точка I).
– Поверните измерительный инструмент на 180°,
выждите нивелирование и пометьте на противополож-
ной стене В середину лазерного луча (точка II).
– Установите измерительный инструмент – не
поворачивая его – вблизи стены В, включите его и дайте
ему время нивелироваться.
– Выверите измерительный инструмент по горизонтали
так (с помощью штатива или подкладок), чтобы середина
лазерного луча точно попадала на выполненную до этого
отметку II на стене В.
20 m
d
180˚
A B
20 m
A B
180˚
A B
