Suomi | 53
Bosch Power Tools 1 609 929 S07 | (13.3.12)

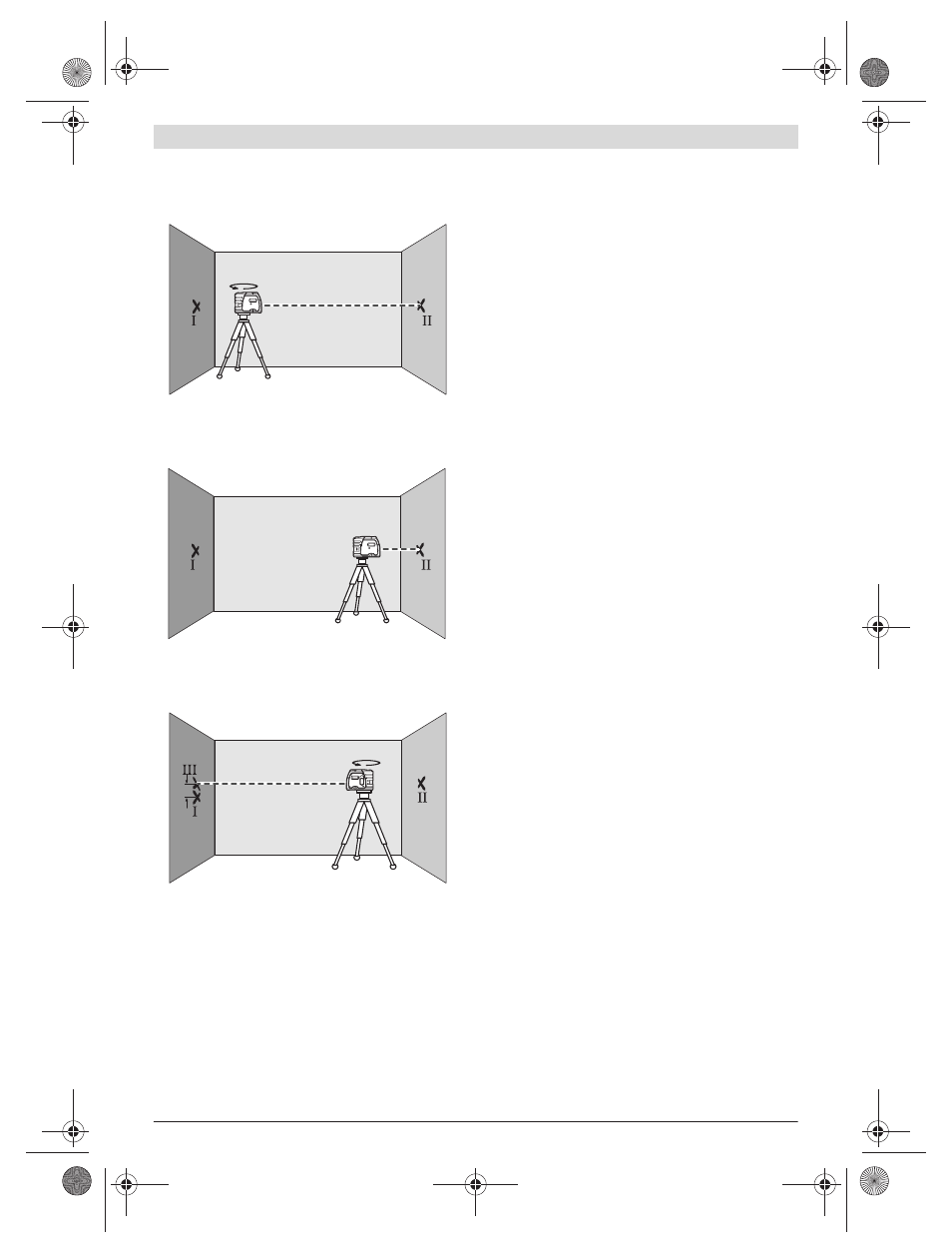

– Suuntaa vaakasuora lasersäde, joka kulkee mittaustyöka-
lun pituusakselin suunnassa, läheiseen seinään A ja anna
mittaustyökalun suorittaa vaaitus. Merkitse laserpisteen
keskipiste seinässä (piste I).
– Kierrä mittaustyökalu 180°, anna sen vaaittua ja merkitse
lasersäteen keskipiste vastakkaiselle seinälle B (piste II).
– Aseta mittaustyökalu – sitä kiertämättä – lähelle seinää B,
käynnistä se ja anna sen suorittaa tasaus.
– Suuntaa mittaustyökalu korkeustasolla niin, että (jalustan
avulla tai asettamalla jotain mittaustyökaluln alle) lasersä-
teen pisteen keskipiste osuu täsmälleen aiemmin merkit-
tyyn pisteeseen II, seinässä B.
– Kierrä mittaustyökalu 180°, muuttamattakorkeutta. Anna
sen vaaittua ja merkitse lasersäteen keskipiste vastakkai-
selle seinälle A (piste III). Varmista, että piste III on mah-
dollisimman pystysuoraan pisteen I ylä- tai alapuolella.
– Kahden merkityn pisteen, I ja III erotus d seinässä A on
mittaustyökalun todellinen korkeuspoikkeama pitkin pi-
tuusakselia.
Mittausmatkalla 2 x 20 m = 40 m sallittu poikkeama on:
40 m x ±0,3 mm/m = ±12 mm.
Ero d pisteiden I ja III välissä saa olla korkeintaan 12 mm.
Työskentelyohjeita
f Käytä aina vain lasersäteen keskipistettä merkintää var-
ten. Laseerpisteen koko muuttuu etäisyyden muuttuessa.
Kiinnitys pidikkeeseen
Kiinnitä mittaustyökalu pidikkeeseen 8 kiertämällä kiinni pi-
dikkeen kiinnitysruuvi 9 mittaustyökalun 1/4"-jalustakiinnik-
keeseen 6. Voit kiertää mittaustyökalua pidikkeessä höllää-
mällä ruuvia 9 vähän.
– Kierrä mittaustyökalu pidikkeessä 8 sivulle tai taaksepäin,
jotta alempi luotisäde tulee näkyviin.
– Kierrä mittaustyökalu pidikkeessä 8, jotta vaakasuoralla
lasersäteellä voit siirtää korkeuksia.
Pidikkeen 8 avulla sinulla on seuraavat mahdollisuudet mitta-
ustyökalun kiinnittämiseen:
– Asenna pidike 8 1/4"-jalustakiinnikkeellä 13 jalustaan 18 tai
yleismalliseen valokuvausjalustaan. Tarvitset 5/8"-jalusta-
kiinnikkeen 14 yleismalliseen jalustaan kiinnitystä varten.
– Pidike 8 voidaan kiinnittää teräsosiin magneeteilla 12.
– Sisä- ja puuseiniin pidike 8 voidaan kiinnittää ruuveilla.
Työnnä vähintään 60 mm pituiset ruuvit pidikkeen ruuvin-
reikien 10 läpi.
– Putkiin tai vastaaviin, pidike 8 voidaan kiinnittää hihnan
avulla, joka vedetään hihnanohjaimen 11 läpi.
Työskentely jalustan kanssa (lisätarvike)
Jalusta 18 tarjoaa tukevan mittausalustan, jonka korkeus on
säädettävissä. Aseta mittaustyökalun jalustakiinnitys 6 jalustan
1/4"-kierteeseen ja ruuvaa se kiinni jalustan lukitusruuvilla.
Työskentely vastaanottolevyn kanssa (lisätarvike)
Mittauslatan 15 avulla voidaan siirtää lasermerkintä lattiaan
tai laserkorkeus seinään.
Nollakentän ja asteikon avulla voidaan halutun korkuinen siir-
tymä mitata ja sitten merkitä eri kohtaan. Tällöin jää mittaus-
työkalun täsmällinen asetus siirrettävälle korkeudelle pois.
Vastaanottolevyssä 15 on heijastava pinnoite, joka edistää la-
sersäteen näkyvyyttä suurella etäisyydellä tai voimakkaassa
auringonvalossa. Kirkkauden parannuksen huomaa vain, kun
katsot mittauslattaa lasersäteen suunnasta.
Lasertarkkailulasit (lisätarvike)
Lasertarkkailulasit suodattaa pois ympäristön valon. Tällöin
silmä näkee laserin punaisen valon kirkkaampana.
f
Älä käytä lasertarkkailulaseja suojalaseina. Lasertark-
kailulasien tarkoitus on erottaa lasersäde paremmin, ne ei-
vät kuitenkaan suojaa lasersäteeltä.
f Älä käytä lasertarkkailulaseja aurinkolaseina tai tielii-
kenteessä. Lasertarkkailulasit eivät anna täydellistä
UV-suojaa, ja ne alentavat värien erotuskykyä.
Hoito ja huolto
Huolto ja puhdistus
Säilytä ja kuljeta mittauslaite vain toimitukseen kuuluvassa
suojataskussa.
Pidä aina mittaustyökalu puhtaana.
Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.
A B
180˚
A B
d
180˚
A B
