– Usmerite jedan od dva bočna laserska zraka koji idu duž
poprečne ose mernog alata, na zid. Pustite da se merni alat
niveliše. Označite sredinu laserske tačke na zidu (tačka
I).
– Okrenite merni alat za oko 180°, ne menjajući visinu.
Pustite da se nivelira i označite sredinu tačke drugog
bočnog laserskog zraka na zidu (tačka
II). Pazite na to, da
tačka II bude što vertikalnija iznad odnosno ispod tačke I.
– Razlika d obe označene tačke I i II na zidu daje stvarno
visinsko odstupanje mernog alata duž poprečne ose.
Na mernoj liniji od 2 x 20 m = 40 m iznosi maksimalno
dozvoljeno odstupanje:
40 m x
±0,3 mm/m = ±12 mm.
Razlika d izmedju tačaka I i II sme na kraju najviše iznositi
12 mm.

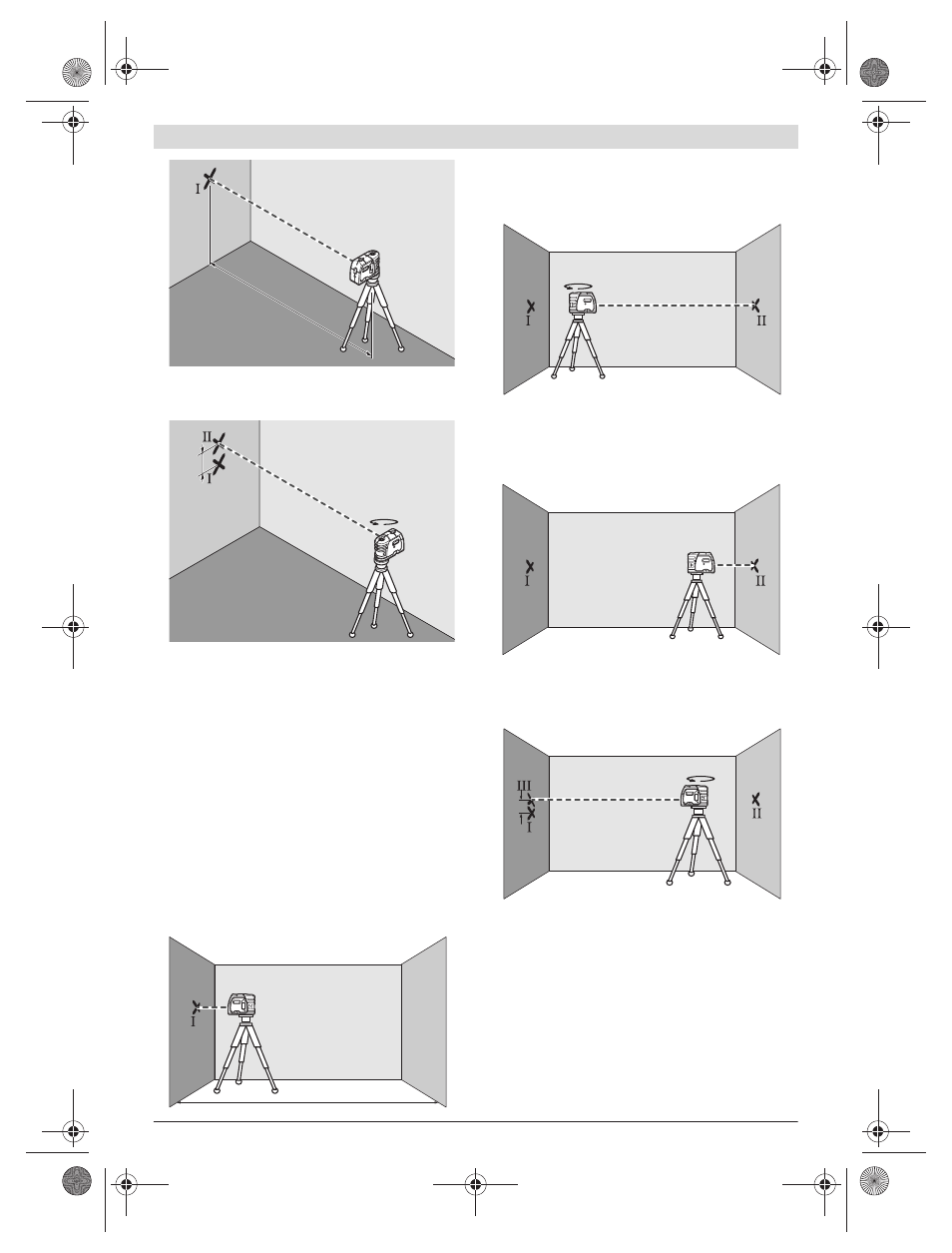

Kontrola horizontalne tačnosti dužne ose
Za kontrolu potrebna Vam je jedna slobodna merna linija od
20 m na čvrstoj podlozi izmedju dva zida A i B.
– Montirajte merni alat blizu zida A na držač odnosno stativ,
ili ga postavite na čvrstu, ravnu podlogu. Uključite merni
alat.
– Usmerite horizontalan laserski zrak koji ide paralelno sa
dužnom osom mernog alata, na bliski zid A. Pustite da se
merni alat niveliše. Označite sredinu laserske tačka na zidu
(tačka
I).
– Okrenite merni alat za 180°, iznivelišite ga i markirajte
sredinu tačke laserskog zraka na zidu preko puta B
(tačka
II).
– Postavite merni alat ne okrećući ga blizu zida B, uključite
ga i pustite da se niveliše.
– Centrirajte merni alat po visini tako (pomoću stativa ili u
datom slučaju sa podmetačima), da sredina tačke
laserskog zraka tačno pogadja prethodno markiranu
tačku
II na zidu B.
– Okrenite merni alat za 180° ne menjajući visinu. Pustite da
se niveliše i označite tačkastu sredinu laserskog zraka na
zidu A (tačka
III). Pazite pritom, da je tačka III što
vertikalnija odnosno nalazi se ispod tačke I.
– Razlika d obe označene tačke I i III na zidu A daju stvarno
visinsko odstupanje mernog alata duž dužne ose.
Na mernoj liniji od 2 x 20 m = 40 m iznosi maksimalno
dozvoljeno odstupanje:
40 m x
±0,3 mm/m = ±12 mm.
Razlika d izmedju tačaka I i III sme na kraju da iznosi najviše
12 mm.
20 m
d
180˚
A B
20 m
A B
180˚
A B
d
180˚
A B
