68 | Nederlands
1 619 929 J22 | (27.6.11) Bosch Power Tools

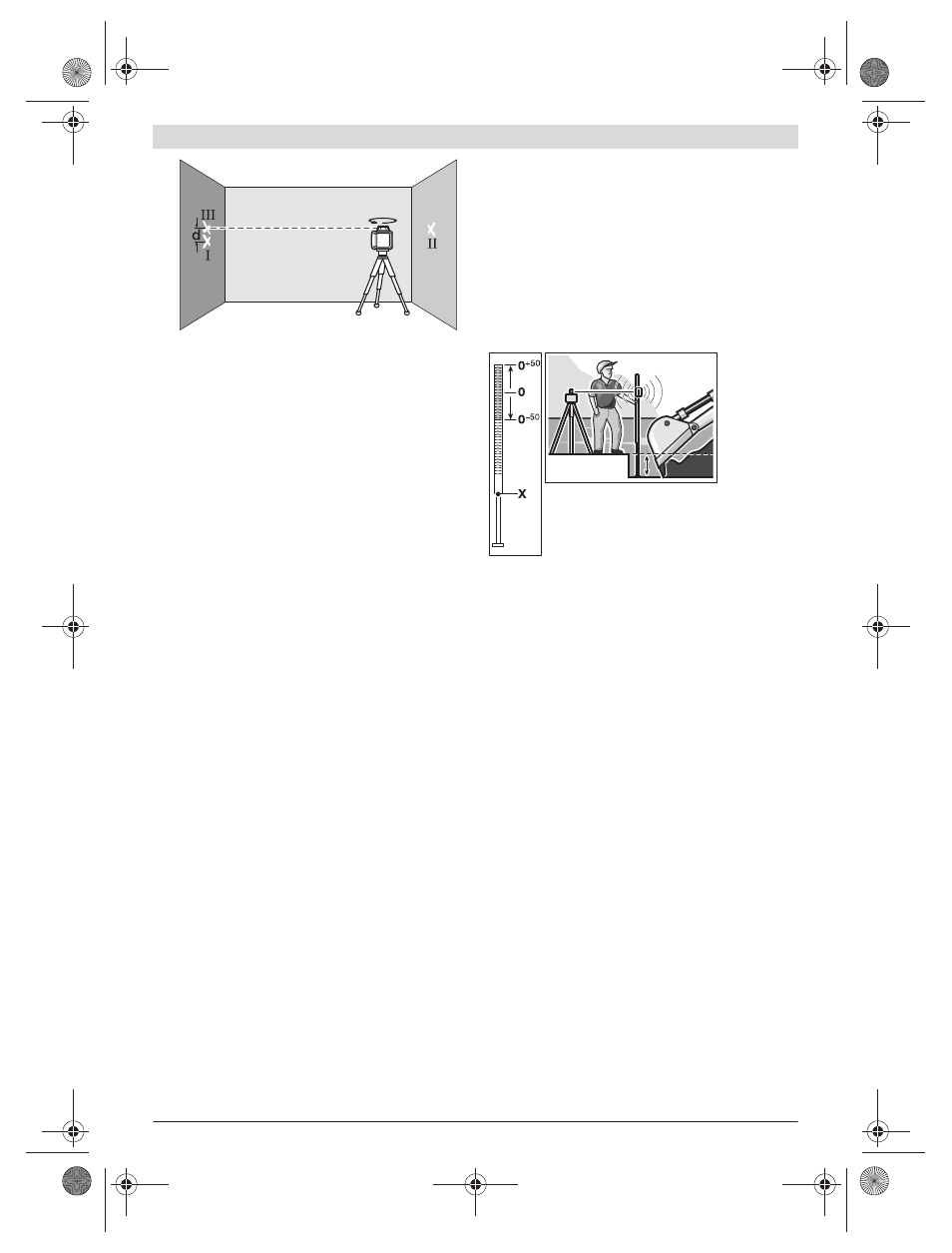

– Draai het meetgereedschap 180° zonder de hoogte te ver-
anderen. Laat het waterpassen en markeer het midden van
de laserstraal op muur A (punt III). Let erop dat punt III
zoveel mogelijk recht boven of recht onder punt I ligt.
– Het verschil d tussen beide gemarkeerde punten I en III op
muur A levert de feitelijke afwijking van het meetgereed-
schap voor de gemeten as op.
Herhaal de meting voor de andere drie assen. Draai daarvoor
het meetgereedschap voor het begin van elke meting telkens
90°.
Op het meettraject van 2 x 20 = 40 m bedraagt de maximaal
toegestane afwijking:
40 m x ±0,08 mm/m = ±3,2 mm.
Het verschil d tussen de punten I en III mag daarom bij elk van
de vier metingen hoogstens 3,2 mm bedragen.
Als het meetgereedschap de maximale afwijking bij een van
de vier metingen overschrijdt, dient u het bij een Bosch-klan-
tenservice te laten controleren.
Tips voor de werkzaamheden met de rotatielaser
f Gebruik altijd alleen het midden van de laserlijn voor
het markeren. De breedte van de laserlijn verandert met
de afstand.
Laserbril (toebehoren)
De laserbril filtert het omgevingslicht uit. Daardoor lijkt het ro-
de licht van de laser voor het oog helderder.
f
Gebruik de laserbril niet als veiligheidsbril. De laserbril
dient voor het beter herkennen van de laserstraal, maar
biedt geen bescherming tegen de laserstralen.
f Gebruik de laserbril niet als zonnebril en niet in het ver-
keer. De laserbril biedt geen volledige bescherming tegen ul-
travioletstralen en vermindert de waarneming van kleuren.
Werkzaamheden met het statief (toebehoren)
Het meetgereedschap beschikt over een 5/8"-statiefopname
voor horizontaal gebruik op een statief. Plaats het meetge-
reedschap met de statiefopname 12 op de 5/8"-schroef-
draad van het statief en schroef het met de vastzetschroef van
het statief vast.
Bij een statief 30 met schaalverdeling op het uitschuifbaar
deel kunt u de hoogteverplaatsing rechtstreeks instellen.
Werkzaamheden met het laserdoelpaneel (toebehoren)
Met het laserdoelpaneel 37 kunt u de laserhoogte op een
muur overbrengen.
Met het nulveld en de schaalverdeling kunt u de verplaatsing
ten opzichte van de gewenste hoogte meten en op een andere
plaats aantekenen. Daarmee vervalt het nauwkeurig instellen
van het meetgereedschap op de over te brengen hoogte.
Het laserdoelpaneel 37 heeft een reflecterende laag die de
zichtbaarheid van de laserstraal op een grote afstand resp. bij
fel zonlicht verbetert. De helderheidsversterking is alleen
zichtbaar als u parallel aan de laserstraal op het laserdoelpa-
neel kijkt.
Werkzaamheden met de meetlat (toebehoren)
Voor het controleren van oneffenheden of het aantekenen van
verval wordt het gebruik van de meetlat 31 samen met de la-
serontvanger geadviseerd.
Op de meetlat 31 is boven een relatieve schaalverdeling
(±50 cm) aangebracht. De nulhoogte daarvan kunt u onder
op het uittrekbare gedeelte vooraf instellen. Daarmee kunnen
afwijkingen van de gewenste hoogte rechtstreeks worden af-
gelezen.
Tips voor de werkzaamheden met de
laserontvanger
Markeren
Bij de middenmarkering 23 rechts en links op de laserontvan-
ger kunt u de hoogte van de laserstraal markeren als deze
door het midden van het ontvangstveld 24 loopt. De midden-
markering bevindt zich 45 mm van de bovenkant van de laser-
ontvanger.
Richten met de libel
Met de libel 26 kunt u de laserontvanger verticaal (loodrecht)
afstellen. Scheef aanbrengen van de laserontvanger leidt tot
foutieve metingen.
Bevestigen met houder (zie afbeelding A)
U kunt de laserontvanger met de houder 35 op een bouwla-
sermeetlat 31 (toebehoren) of op andere hulpmiddelen met
een breedte van maximaal 65 mm bevestigen.
Schroef de houder 35 met de bevestigingsschroef 34 in de
opname 29 aan de achterzijde van de laserontvanger vast.
Draai de vastzetschroef 32 los, duw de houder bijvoorbeeld
op de bouwlaser-meetlat 31 en draai de vastzetschroef 32
weer vast.
De bovenrand 33 van de houder bevindt zich op dezelfde
hoogte als de middenmarkering 23 en kan worden gebruikt
voor het markeren van de laserstraal.
A B
180°
