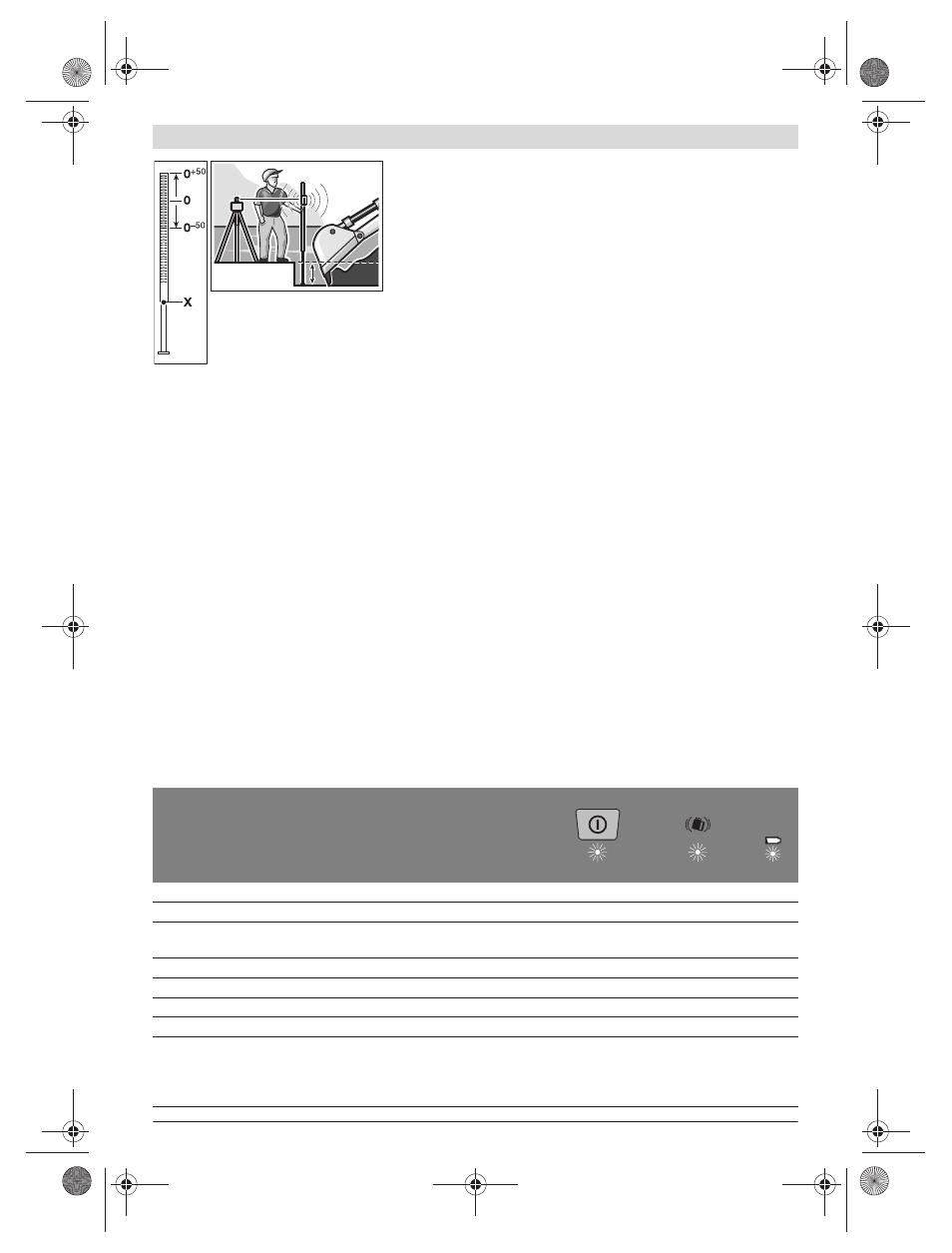

Sulla parte superiore dell’asta metrica 31 è applicata una sca-
la di misurazione relativa (±50 cm). L’altezza zero della stes-
sa può essere preselezionata nella parte inferiore sull’asta
metrica telescopica. In questo modo è possibile rilevare diret-
tamente divergenze dall’altezza nominale.
Istruzioni operative ricevitore laser
Marcatura
Sulla marcatura del punto medio 23 a destra ed a sinistra sul
ricevitore laser è possibile marcare l’altezza del raggio laser se
lo stesso passa attraverso il centro del campo di ricezione 24.
La marcatura del punto medio si trova a 45 mm dal bordo su-
periore del ricevitore laser.
Allineamento tramite la livella
Con l’ausilio della livella 26 è possibile allineare verticalmente
(a piombo) il ricevitore laser. Un ricevitore laser applicato
storto causa misurazioni errate.
Fissaggio tramite supporto (vedi figura A)
È possibile fissare il ricevitore laser, con l’ausilio del supporto
35, sia ad un’asta metrica telescopica per livella laser 31 (ac-
cessorio) che anche ad altri mezzi ausiliari con una larghezza
fino a 65 mm.
Avvitare saldamente il supporto 35 con la vite di fissaggio 34
nella sede 29 sul retro del ricevitore laser.
Allentare la vite di fissaggio 32, spingere il supporto p.es.
sull’asta metrica telescopica della livella laser 31 ed avvitare
di nuovo forte la vite di fissaggio 32.
Il bordo superiore 33 del supporto si trova alla stessa altezza
della tacca relativa al punto medio 23 e può essere utilizzato
per marcare il raggio laser.
Fissaggio tramite magnete (vedi figura B)
Se non è assolutamente necessario un fissaggio stabile, è
possibile applicare frontalmente su un pezzo in acciaio il rice-
vitore laser con l’ausilio della piastra magnetica 22.
Esempi di applicazione
Controllo della profondità di scavi di fondazione
(vedi figura C)
Posizionare lo strumento di misura su una base stabile oppure
montarlo su un treppiede 30.
Utilizzo del treppiede: Allineare il raggio laser sull’altezza de-
siderata. Trasmettere oppure controllare l’altezza al punto di
destinazione.
Utilizzo senza treppiede: Rilevare la differenza di altezza tra il
raggio laser ed altezza al punto di riferimento con l’ausilio del
pannello di puntamento per raggi laser 37. Trasmettere oppu-
re controllare la differenza di altezza misurata al punto di de-
stinazione.
Per ridurre influenze di disturbo, per la misurazione su grandi
distanze lo strumento di misura dovrebbe essere posizionato
sempre al centro del settore operativo e su un treppiede.
In caso di lavori su fondo non sicuro montare lo strumento di
misura su un treppiede 30. Prestare attenzione affinché la
funzione di avvertenza urto sia attivata per evitare misurazioni
errate in caso di movimenti della base oppure scosse dello
strumento di misura.
Panoramica delle spie di visualizzazione
Rag
gio
laser
Rotaz
ione del
rag
gi
o la
ser
verde rosso verde rosso
Accendere lo strumento di misura (1 s autotest) z z z
Livellamento o fase di rilivellamento 2x/s  2x/s
Livellamento dello strumento di misura/pronto per l’eser-
cizio z z z
Campo di autolivellamento superato 2x/s  z
Avvertenza urto attivata z
Avvertenza urto scattata 2x/s  2x/s
Tensione di batteria per ≤2 h di funzionamento 2x/s
Batteria scarica   z
2x/s
z
 Frequenza d’intermittenza (due volte in un secondo)
Esercizio continuo
Funzione interrotta
