156 | Magyar
1 609 92A 069 | (20.2.13) Bosch Power Tools

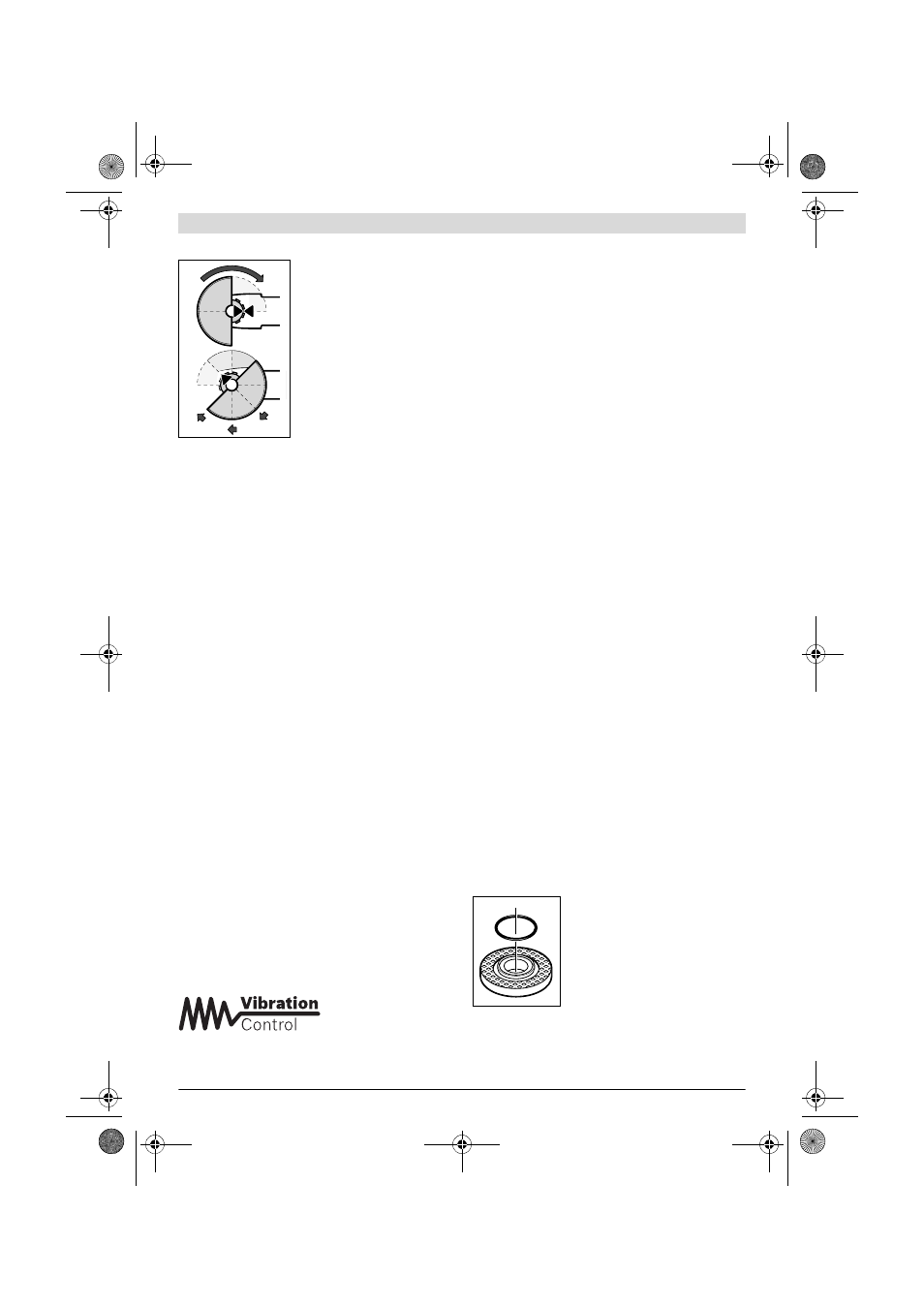

Védőbúra csiszoláshoz
Helyezze fel a 12 védőbúrát az áb-
rán látható módon az orsónyakra.
A védőburkolaton található há-
romszögletű jelzéseknek egybe
kell esniük a hajtóműfejen találha-
tó megfelelő jelölésekkel.
Nyomja rá a 12 védőbúrát az orsó-
nyakra, amíg a védőbúra pereme
fel nem fekszik az elektromos ké-
ziszerszám karimájára, majd for-
dítsa el a védőbúrát, amíg az jól
hallhatóan be nem ugrik a helyére.
A 12 védőbura helyzetét a munka adottságainak megfelelően
kell megválasztani. Nyomja el ehhez felfelé az 1 reteszelés fel-
oldó kart és fordítsa el a 12 védőburát a kívánt helyzetbe.
 Állítsa úgy be a 12 védőbúrát, hogy a kezelő irányába
ne repülhessen ki szikra.
 A 12 védőburának csak az 1 reteszelés feloldó kar mű-
ködtetése esetén szabad forognia! Ellenkező esetben
az elektromos kéziszerszámot semmi esetre sem sza-
bad tovább használni, hanem a vevőszolgálatnál le kell
adni.
Tájékoztató: A 12 védőbúrán található kódoló bütykök gon-
doskodnak arról, hogy az elektromos kéziszerszámra csak ar-
ra illő védőbúrát lehessen felszerelni.
Védőbúra daraboláshoz
 Kötött csiszolóanyaggal végzett daraboláshoz mindig
használja a darabolásra szolgáló 13 védőbúrát.
 Kőben végzett darabolási munkák esetén mindig gon-
doskodjon kielégítő porelszívásról.
A darabolásra szolgáló 13 védőbúrát a csiszolásra szolgáló 12
védőbúrához hasonlóan kell felszerelni.
Elszívó búra csiszoláshoz
Festékeknek, lakkoknak és műanyagoknak a 9 csészealakú
keményfém csiszolótárcsával, a 16 gumitányérral a 17 csi-
szolópapírral együtt történő, kevés port okozó lecsiszolásá-
hoz használja a 7 elszívóburát. A 7 elszívóbura fémek meg-
munkálására nem alkalmas.
A 7 elszívóburához egy megfelelő Bosch-porszívót lehet csat-
lakoztatni.
A 7 elszívóburát a 12 védőburához hasonlóan kell felszerelni.
A kefés koszorú kicserélhető.
Pótfogantyú
 Az elektromos kéziszerszámot csak az arra felszerelt 5
pótfogantyúval együtt szabad használni.
Csavarja be az 5 pótfogantyút a munkának megfelelő helyzet-
ben a hajtómű jobb vagy bal oldalába.
Rezgéscsillapító pótfogantyú
A rezgéscsillapító pótfogantyú egy kisebb rezgéssel járó, és
ennek következtében kényelmesebb és biztonságosabb mun-
kát tesz lehetővé.
 A pótfogantyún nem szabad változtatásokat végrehaj-
tani.
Ha egy pótfogantyú megrongálódott, ne használja to-
vább.
Kézvédő
 A 16 gumi csiszolótányérral vagy a csészelakú kefével/
kefés tárcsával/legyezőlapos tárcsával végzett mun-
kákhoz mindig fel kell szerelni a kézvédőt 15.
Rögzítse a 15 kézvédőt az 5 pótfogantyúval.
A csiszolószerszámok felszerelése
 Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
 Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg
le nem hűltek. Munka közben a tárcsák erősen felhevül-
nek.
Tisztítsa meg a 6 csiszolóorsót és valamennyi felszerelésre
kerülő alkatrészt.
A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg a 2 tengelyrögzítőgombot, hogy ezzel reteszelje a csiszo-
lótengelyt.
 A tengelyrögzítőgombot csak teljesen nyugalmi álla-
potban lévő csiszolótengely esetén szabad megnyom-
ni! Ellenkező esetben az elektromos kéziszerszám meg-
rongálódhat.
Csiszoló-/darabolótárcsa
Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének
meg kell felelnie a szorítókarima méreteinek. Redukáló ido-
mot, vagy adaptert nem szabad használni.
A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen
arra, hogy a forgásirányt jelző nyíl a gyémántbetétes darabo-
lótárcsán megegyezzen az elektromos kéziszerszám forgási-
rányával (lásd a forgásirányt jelző nyilat a hajtóműfejen).
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
A csiszoló/daraboló tárcsa rögzítéséhez csavarja fel, majd a
körmöskulccsal húzza meg szorosra a 10 befogó anyát, lásd
az „Gyorsbefogó anya” c. szakaszt.
 A csiszolószerszámok felszerelése után a készülék be-
kapcsolása előtt győződjön meg arról, hogy a csiszoló-
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.
A 8 szorítókarimába a központozó pe-
rem körül egy műanyag alkatrész
(O-gyűrű) található. Ha az O-gyűrű hi-
ányzik, vagy megrongálódott, akkor a
8 szorítókarimát a további használat
előtt okvetlenól ki kell cserélni.
Legyezőlapos tárcsa
 A legyezőlapos tárcsával végzett munkákhoz mindig
fel kell szerelni a 15 kézvédőt.
