Suomi | 101
Bosch Power Tools 1 609 92A 069 | (20.2.13)

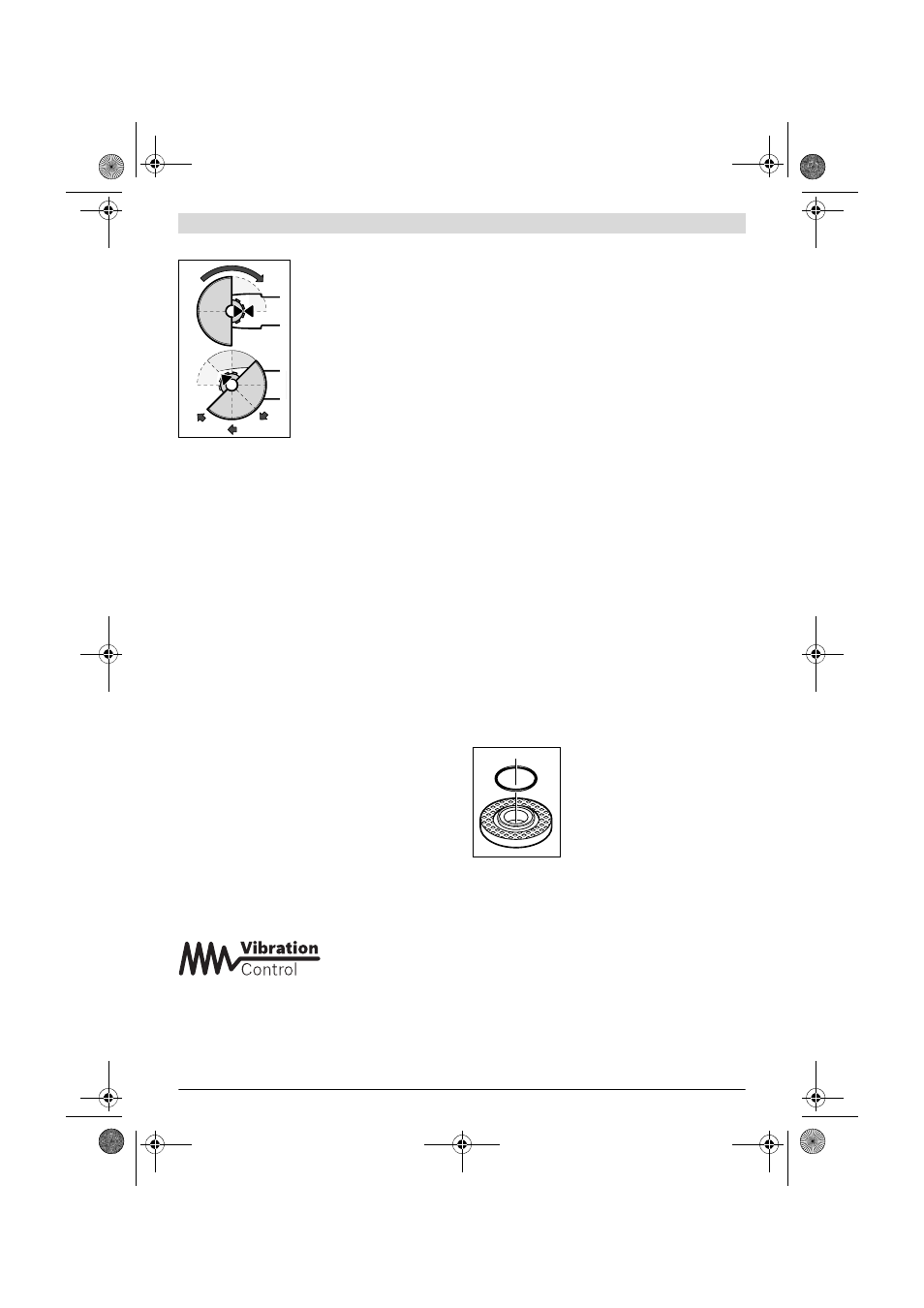

Laikkasuojus hiontaa varten
Aseta laikkasuojus 12 karan kau-
laan kuvan osoittamalla tavalla.
Laikkasuojuksen kolmiomerkkien
tulee täsmätä vaihdepäässä olevi-
en vastaavien merkkien kanssa.
Paina laikkasuojus 12 karan kau-
laan niin, että suojuksen olake tu-
kee sähkötyökalun laippaan ja
kierrä suojusta kunnes se lukkiu-
tuu paikoilleen kuuluvasti.
Sovita suojuksen 12 asento työtehtävän vaatimusten mu-
kaan. Paina lukitusvipua 1 ylöspäin ja kierrä laikkasuojus 12
haluttuun asentoon.
 Säädä laikkasuojusta 12 niin, että kipinäsuihku käyttä-
jän suuntaan estyy.
 Laikkasuojus 12 saa kiertyä vain lukitusvipua 1 painet-
taessa! Muussa tapauksessa ei sähkötyökalua missään
tapauksessa käyttää, vaan se tulee toimittaa asiakas-
palveluun.
Huomio: Laikkasuojuksen 12 koodinokat varmistavat, että
vain sähkötyökaluun sopiva laikkasuojus voidaan asentaa.
Laikkasuojus katkaisua varten
 Katkaisussa sidoshioma-ainetta käyttäen täytyy aina
käyttää katkaisusuojusta 13.
 Kiven leikkauksessa on aina huolehdittava riittävästä
pölyn poistoimusta.
Katkaisuun tarkoitettu laikkasuojus 13 asennetaan samalla
tavalla kuin hiomiseen tarkoitettu laikkasuojus 12.
Imuhuppu hiontaa varten
Vähän pölyävään maalien, lakkojen ja muovien hiontaan kova-
metallikuppiharjojen 9 tai kumisen hiomalautasen 16 ja hio-
mapyörön 17 kanssa voidaan käyttää imuhuppua 7. Imuhup-
pua 7 ei sovi käyttää metallin työstössä.
Imuhuppuun 7 voidaan liittää sopiva Bosch-pölynimuri.
Imuhuppu 7 asennetaan laikkasuojuksen 12 tavoin. Harjareu-
nus voidaan vaihtaa.
Lisäkahva
 Käytä supistushylsyä vain lisäkahvan 5 kanssa.
Kierrä lisäkahva 5 vaihteiston päähän oikealle tai vasemmalle
riippuen työtavasta.
Tärinävaimennettu lisäkahva
Tärinävaimennettu lisäkahva mahdollistaa vähätärinäisen ja
turvallisen työskentelyn.
 Älä muuta lisäkahvaa millään tavalla.
Älä jatka vaurioituneen lisäkahvan käyttöä.
Käsisuojus
 Asenna aina käsisuojus 15, kun työskentelet kumisen
hiomalautasen 16 tai kuppiharjan/laikkaharjan/taso-
liuskalaikan kanssa.
Kiinnitä käsisuojus 15 lisäkahvan 5 avulla.
Hiomatyökalun asennus
 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.
 Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne
ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi.
Puhdista hiomakara 6 ja kaikki asennettavat osat.
Paina karan lukituspainiketta 2 karan lukitsemiseksi hioma-
työkaluja kiinnitettäessä ja irrotettaessa.
 Käytä karan lukitusta vain katkaisulaikan ollessa py-
sähdyksissä. Muussa tapauksessa sähkötyökalu saattaa
vaurioitua.
Hioma-/katkaisulaikka
Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee
sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai
adaptereita.
Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota sii-
hen, että timanttikatkaisulaikassa oleva kiertosuuntaa osoit-
tava nuoli ja sähkötyökalun kiertosuunta (katso vaihdepäässä
oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään.
Asennuksen järjestys näkyy grafiikkasivussa.
Kiinnitä hioma-/katkaisulaikka kiertämällä kiinnitysmutteri 10
paikoilleen ja kiristämällä se sakara-avaimella, katso kappa-
letta ”Pikakiinnitysmutteri ”.
 Tarkista hiomatyökalun asennuksen jälkeen ennen
käynnistystä, että hiomatyökalu on oikein asennettu ja
pystyy pyörimään vapaasti. Varmista, että hiomatyö-
kalu ei osu laikan suojukseen tai muihin osiin.
Kiinnityslaipassa 8 on muoviosa (O-ren-
gas) keskityslaipan ympäri. Jos tämä
O-rengas puuttuu tai on vaurioitunut,
vaihda se ehdottomasti ennen kiinni-
tyslaipan 8 asennusta.
Tasoliuskalaikka
 Asenna aina käsisuojus 15, kun työskentelet tasolius-
kalaikan kanssa.
Kuminen hiomalautanen
 Asenna aina käsisuojus 15, kun työskentelet kumisen
hiomalautasen 16 kanssa.
Asennuksen järjestys näkyy grafiikkasivussa.
Kierrä rengasmutteri 18 paikoilleen ja kiristä se sakara-avai-
mella.
