Odsávací kryt pro broušení
Pro nízkoprašné broušení barev, laků a umělých hmot ve spo-
jení s tvrdokovovými hrncovými kotouči 9 nebo pryžovým
brusným talířem 16 s brusným listem 17 můžete použít odsá-
vací kryt 7. Odsávací kryt 7 není vhodný pro opracování kovů.
Na odsávací kryt 7 lze připojit vhodný vysavač Bosch.
Odsávací kryt 7 se namontuje jako ochranný kryt 12. Kartáčo-
vý věnec je vyměnitelný.
Přídavná rukojeť
Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 5.
Přídavnou rukojeť 5 našroubujte podle způsobu práce vpravo
nebo vlevo na hlavu převodovky.
Přídavná rukojeť tlumící vibrace
Přídavná rukojeť tlumící vibrace umožňuje nízkovibrační a tím
příjemnější a bezpečnou práci.
Nepouštějte se do žádných změn na přídavné rukojeti.
Poškozenou přídavnou rukojeť dále nepoužívejte.
Ochrana ruky
Pro práce s pryžovým brusným talířem 16 nebo s hrn-
covým kartáčem/kotoučovým kartáčem/lamelovým
brusným kotoučem vždy namontujte ochranu ruky 15.
Ochranu ruky 15 upevněte pomocí přídavné rukojeti 5.
Montáž brusných nástrojů
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou. Kotouče jsou při práci velmi horké.
Očistěte brusné vřeteno 6 a všechny montované díly.
Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít-
ko vřetene 2, aby se brusné vřeteno zaaretovalo.
Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene. Jinak se může elektronářadí poškodit.
Brusný/dělící kotouč
Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco-
vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re-
dukce.
Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě převo-
dovky) souhlasily.
Pořadí montáže je patrné na straně grafiky.
K upevnění brusného/dělícího kotouče našroubujte upínací
matici 10 a upněte ji pomocí klíče se dvěma čepy, viz odsta-
vec „Rychloupínací matice“.
Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je brusný nástroj správně namontován a mů-
že se volně otáčet. Zajistěte, aby se brusný nástroj ne-
dotýkal ochranného krytu nebo dalších dílů.

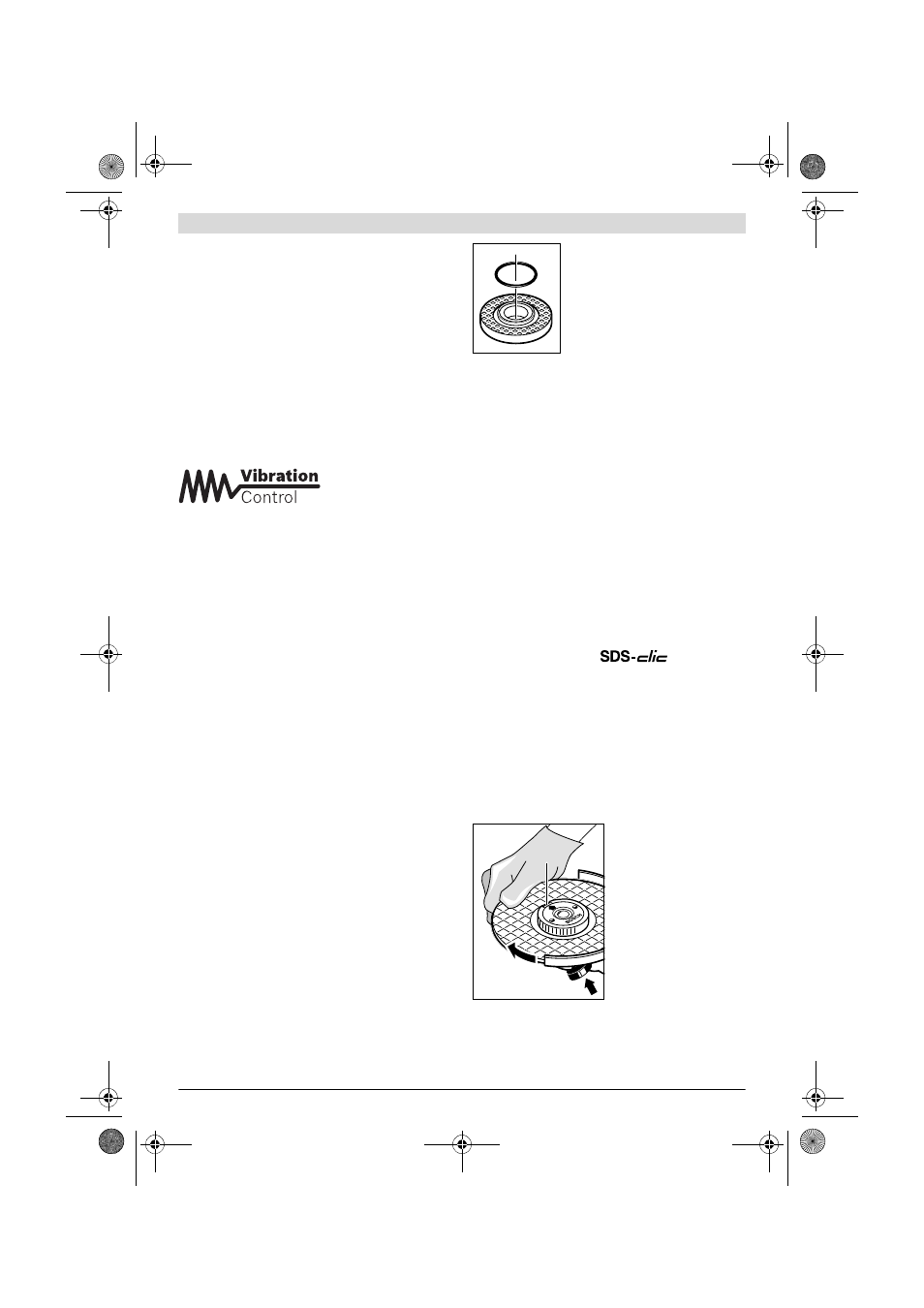

V upínací přírubě 8 je kolem středicího
osazení vložen díl z umělé hmoty (o-
kroužek). Pokud o-kroužek chybí ne-
bo je poškozen, musí být před dalším
používáním upínací příruba 8 bezpod-
mínečně vyměněna.
Lamelový brusný kotouč
Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 15.
Pryžový brusný talíř
Pro práce s pryžovým brusným talířem 16 namontujte
vždy ochranu ruky 15.
Pořadí montáže je patrné na straně grafiky.
Našroubujte kruhovou matici 18 a utáhněte ji klíčem se dvě-
ma čepy.
Hrncový kartáč/kotoučový kartáč
Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 15.
Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.
Rychloupínací matice
K snadné výměně brusných nástrojů bez použití dalších ná-
strojů můžete místo upínací matice 10 použít rychloupínací
matici 11.
Rychloupínací matice 11 smí být použita jen pro brusné
nebo dělící kotouče.
Použijte pouze bezvadnou, nepoškozenou rychloupínací
matici 11.
Při našroubování dbejte na to, aby popsaná strana rych-
loupínací matice 11 neukazovala k brusnému kotouči; šip-
ka musí ukazovat na indexovou značku 22.
Stlačte aretační tlačítko vře-
tene 2, aby se brusné vřeteno
zajistilo. Pro pevné utažení
rychloupínací matice otočte
brusný kotouč silou ve směru
hodinových ručiček.
22
