Deutsch | 9
Bosch Power Tools 1 609 92A 043 | (10.1.13)
Montage
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Zusatzgriff
 Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff 12.
Zusatzhandgriff schwenken (siehe Bild A)
Sie können den Zusatzgriff 12 beliebig schwenken, um eine
sichere und ermüdungsarme Arbeitshaltung zu erreichen.
– Drehen Sie das untere Griffstück des Zusatzgriffs 12 ent-
gegen dem Uhrzeigersinn und schwenken Sie den Zusatz-
griff 12 in die gewünschte Position. Danach drehen Sie das
untere Griffstück des Zusatzgriffs 12 im Uhrzeigersinn
wieder fest.
Achten Sie darauf, dass das Spannband des Zusatzgriffs in
der dafür vorgesehenen Nut am Gehäuse liegt.
Bohrtiefe einstellen (siehe Bild B)
Mit dem Tiefenanschlag 11 kann die gewünschte Bohrtiefe X
festgelegt werden.
– Drücken Sie die Taste für die Tiefenanschlageinstellung 10
und setzen Sie den Tiefenanschlag in den Zusatzgriff 12 ein.
Die Riffelung am Tiefenanschlag 11 muss nach unten zeigen.
– Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum An-
schlag in die Werkzeugaufnahme SDS-plus 3. Die Beweg-
lichkeit des SDS-plus-Werkzeugs kann sonst zu einer fal-
schen Einstellung der Bohrtiefe führen.
– Ziehen Sie den Tiefenanschlag so weit heraus, dass der Ab-
stand zwischen der Spitze des Bohrers und der Spitze des
Tiefenanschlags der gewünschten Bohrtiefe X entspricht.
Bohrfutter und Werkzeuge auswählen
Zum Hammerbohren und Meißeln benötigen Sie SDS-plus-
Werkzeuge, die in das SDS-plus-Bohrfutter eingesetzt werden.
Zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunst-
stoff sowie zum Schrauben werden Werkzeuge ohne SDS-
plus (z.B. Bohrer mit zylindrischem Schaft) verwendet. Für
diese Werkzeuge benötigen Sie ein Schnellspannbohrfutter
bzw. Zahnkranzbohrfutter.
GBH 3-28 DFR: Das SDS-plus-Wechselbohrfutter 2 kann
leicht gegen das mitgelieferte Schnellspann-Wechselbohrfut-
ter 1 ausgetauscht werden.
Zahnkranzbohrfutter wechseln (GBH 3-28 DRE)
Um mit Werkzeugen ohne SDS-plus (z.B. Bohrer mit zylindri-
schem Schaft) arbeiten zu können, müssen Sie ein geeigne-
tes Bohrfutter montieren (Zahnkranz- oder Schnellspann-
bohrfutter, Zubehör).
Zahnkranzbohrfutter montieren (siehe Bild C)
– Schrauben Sie den SDS-plus-Aufnahmeschaft 17 in ein
Zahnkranzbohrfutter 16. Sichern Sie das Zahnkranzbohr-
futter 16 mit der Sicherungsschraube 15. Beachten Sie,
dass die Sicherungsschraube ein Linksgewinde hat.
Zahnkranzbohrfutter einsetzen (siehe Bild C)
– Reinigen Sie das Einsteckende des Aufnahmeschaftes und
fetten Sie es leicht ein.
– Setzen Sie das Zahnkranzbohrfutter mit dem Aufnahme-
schaft drehend in die Werkzeugaufnahme ein, bis es
selbsttätig verriegelt wird.
– Prüfen Sie die Verriegelung durch Ziehen am Zahnkranz-
bohrfutter.
Zahnkranzbohrfutter entnehmen
– Schieben Sie die Verriegelungshülse 5 nach hinten und
nehmen Sie das Zahnkranzbohrfutter 16 ab.
Wechselbohrfutter entnehmen/einsetzen
(GBH 3-28 DFR)
Wechselbohrfutter entnehmen (siehe Bild D)
– Ziehen Sie den Wechselbohrfutter-Verriegelungsring 6
nach hinten, halten Sie ihn in dieser Position fest und zie-
hen Sie das SDS-plus-Wechselbohrfutter 2 bzw. das
Schnellspann-Wechselbohrfutter 1 nach vorn ab.
Schützen Sie das Wechselbohrfutter nach dem Abnehmen
vor Verschmutzung.
Wechselbohrfutter einsetzen (siehe Bild E)
 Verwenden Sie nur modellspezifische Originalausstat-
tung und achten Sie dabei auf die Anzahl der Kennrillen
19. Es sind nur Wechselbohrfutter mit zwei oder drei
Kennrillen zulässig. Wird ein für dieses Elektrowerkzeug
nicht geeignetes Wechselbohrfutter verwendet, kann das
Einsatzwerkzeug während des Betriebs herausfallen.
– Reinigen Sie das Wechselbohrfutter vor dem Einsetzen
und fetten Sie das Einsteckende leicht ein.
– Umgreifen Sie das SDS-plus-Wechselbohrfutter 2 bzw.
das Schnellspann-Wechselbohrfutter 1 mit der ganzen
Hand. Schieben Sie das Wechselbohrfutter drehend auf
die Bohrfutteraufnahme 18, bis Sie ein deutliches Einrast-
geräusch hören.

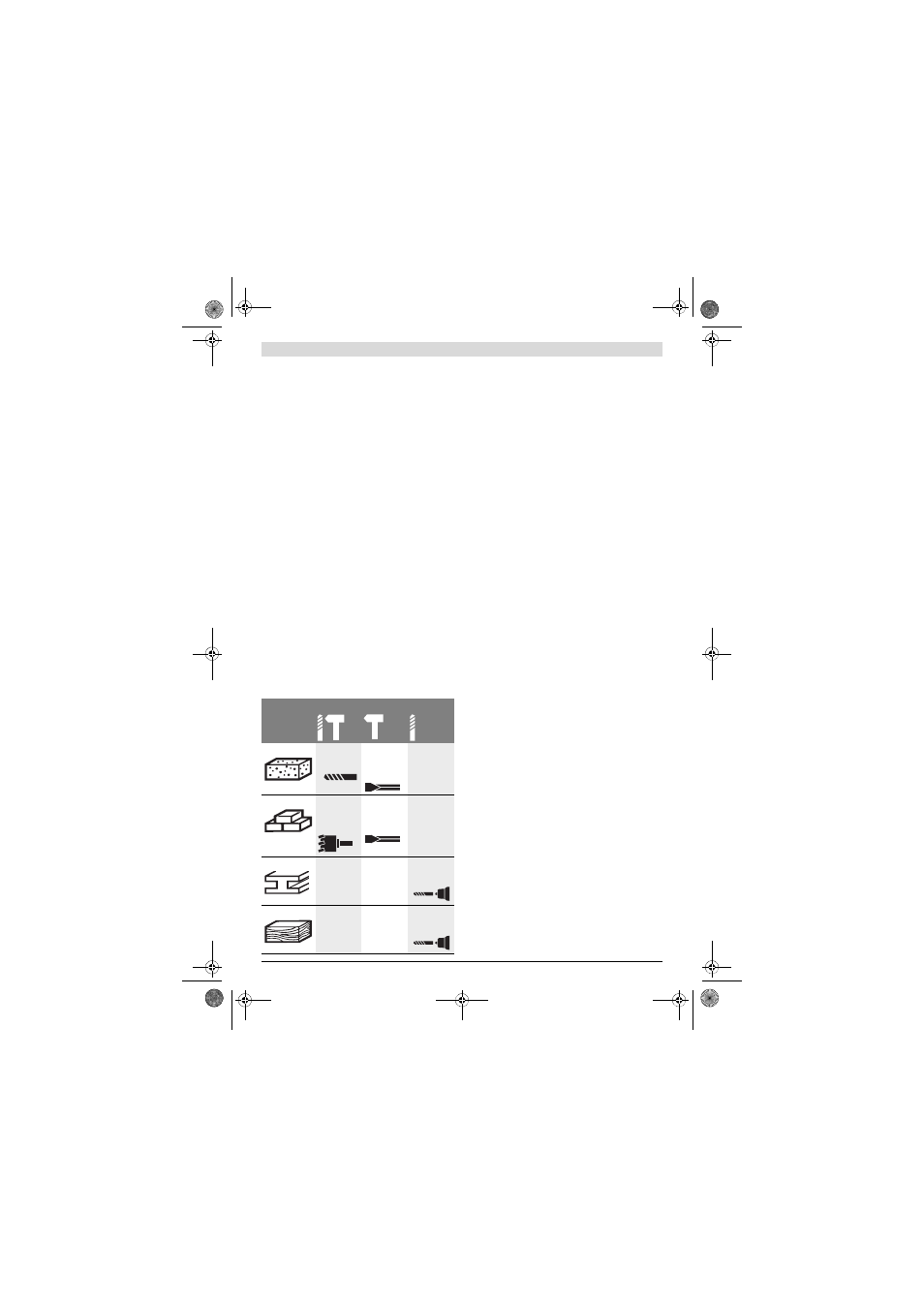

Betriebsart
Material
Beton Ø 4 –28 mm
SDS-plus
SDS-plus
–
Mauerwerk Ø 40 –82
mm
SDS-plus
SDS-plus
–
Stahl
– –
Ø –13 mm
SDS-plus
Holz
– –
Ø –30 mm
SDS-plus
