84 | Ελληνικά
1 609 92A 043 | (10.1.13) Bosch Power Tools
Επιλογή τσοκ και εργαλείων
Για το τρύπημα με κρούση και για το καλέμισμα χρειάζεστε ερ-
γαλεία SDS-plus τα οποία τοποθετούνται στο τσοκ SDS.
Για τρύπημα χωρίς κρούση σε ξύλα, μέταλλα και σε κεραμικά και
πλαστικά υλικά καθώς και για βιδώματα πρέπει να χρησιμοποιεί-
τε εργαλεία χωρίς SDS-plus (π.χ. τρυπάνια με κυλινδρικό στέ-
λεχος). Για τα εργαλεία αυτά χρειάζεστε ή ένα ταχυτσόκ ή ένα
γραναζωτό τσοκ.
GBH 3-28 DFR: Το τσοκ SDS-plus 2 μπορεί να αντικατασταθεί
εύκολα με το ταχυτσόκ 1 που περιέχεται στη συσκευασία.
Αλλαγή γραναζωτού τσοκ (GBH 3-28 DRE)
Για να μπορέσετε να εργαστείτε με εργαλεία χωρίς SDS-plus
(π.χ. τρυπάνια με κυλινδρικό στέλεχος) πρέπει να συναρμολο-
γήσετε ένα κατάλληλο τσοκ (γραναζωτό τσοκ ή ταχυτσόκ, ειδικά
εξαρτήματα).
Συναρμολόγηση του γραναζωτού τσοκ (βλέπε εικόνα C)
– Βιδώστε το στέλεχος υποδοχής SDS-plus 17 σε ένα γρανα-
ζωτό τσοκ 16. Ασφαλίστε το γραναζωτό τσοκ 16 με τη βίδα
ασφαλείας 15. Προσοχή: η βίδα ασφαλείας είναι
αριστερόστροφη.
Τοποθέτηση του γραναζωτού τσοκ (βλέπε εικόνα C)
– Να καθαρίζετε και να λιπαίνετε ελαφρά το άκρο του στελέ-
χους υποδοχής που μπαίνει στο γραναζωτό τσοκ.
– Εισάγετε το γραναζωτό τσοκ με το στέλεχος υποδοχής με πε-
ριστροφή στην υποδοχή εργαλείου μέχρι να μανδαλώσει αυ-
τόματα.
– Ελέγξτε τη μανδάλωση τραβώντας το γραναζωτό τσοκ.
Αφαίρεση του γραναζωτού τσοκ
– Ωθήστε το κέλυφος μανδάλωσης 5 προς τα πίσω και αφαιρέ-
στε το γραναζωτό τσοκ 16.
Αφαίρεση/Τοποθέτηση του τσοκ (GBH 3-28 DFR)
Αφαίρεση του τσοκ (βλέπε εικόνα D)
– Ωθήστε προς τα πίσω το δακτύλιο μανδάλωσης 6 του τσοκ,
συγκρατήστε τον γερά σ΄ αυτήν τη θέση και αφαιρέστε το
τσοκ SDS-plus 2, ή ανάλογα το ταχυτσόκ 1, τραβώντας το
από μπροστά.
Να προστατεύετε το τσοκ από βρωμιές μετά την αφαίρεσή του.
Τοποθέτηση του τσοκ (βλέπε εικόνα E)
 Να χρησιμοποιείτε μόνο γνήσια εξαρτήματα, κατάλληλα
για το εκάστοτε μοντέλο, και να δίνετε προσοχή στον
αριθμό των αυλακώσεων αναγνώρισης 19. Επιτρέπεται
μόνο η χρήση τσοκ με δυο ή τρεις αυλακώσεις αναγνώρι-
σης. Σε περίπτωση που στο εργαλείο αυτό θα τοποθετηθεί
ένα ακατάλληλο τσοκ, τότε το τοποθετημένο εργαλείο μπο-
ρεί, κατά τη διάρκεια της λειτουργίας, να πεταχτεί έξω.
– Να καθαρίζετε το τσοκ πριν το τοποθετήσετε και να λιπαίνετε
ελαφρά το στέλεχός του.
– Συγκρατήστε καλά με ολόκληρο το χέρι σας το τσοκ SDS-
plus 2 ή, ανάλογα, το ταχυτσόκ 1. Περάστε το τσοκ με περι-
στροφή επάνω στην υποδοχή του τσοκ 18, μέχρι να ακούσε-
τε καθαρά ότι μανδάλωσε.
– Το τσοκ μανδαλώνει αυτόματα. Ελέγξτε τη μανδάλωση με
τράβηγμα του τσοκ.
Αντικατάσταση εργαλείου
Το κάλυμμα προστασίας από σκόνη 4 εμποδίζει ικανοποιητικά
τη διείσδυση σκόνης τρυπήματος στην υποδοχή εργαλείου κατά
τη διάρκεια της λειτουργίας. Όταν τοποθετείτε το εργαλείο πρέ-
πει να προσέχετε, να μην υποστεί βλάβη το κάλυμμα προστασί-
ας από σκόνη 4.
 Ένα χαλασμένο κάλυμμα προστασίας από σκόνη πρέπει
να αντικαθίσταται αμέσως. Σας συμβουλεύουμε, η αντι-
κατάσταση να διεξάγεται από το Service.
Τοποθέτηση εργαλείου SDS-plus (βλέπε εικόνα F)
Με το τσοκ SDS-plus μπορείτε να αλλάξετε το τοποθετημένο
εργαλείο απλά και άνετα, χωρίς να χρησιμοποιήσετε άλλα εργα-
λεία.
– GBH 3-28 DFR: Τοποθετήστε το τσοκ SDS-plus 2.
– Καθαρίζετε και λιπαίνετε ελαφρά το στέλεχος του εργαλεί-
ου.
– Τοποθετήσετε το εργαλείο στην υποδοχή εργαλείου γυρίζο-
ντάς το μέχρι να μανδαλώσει από μόνο του.
– Τραβήξτε το εργαλείο για να ελέγξετε τη μανδάλωση.
Το εργαλείο SDS-plus ελεύθερα κινητό. Έτσι, στην περιστροφή
χωρίς φορτίο, το τρυπάνι δεν περιστρέφεται ακριβώς κυκλικά.
Αυτό, όμως, δεν επιδρά στην ακρίβεια τρυπήματος επειδή το
τρυπάνι αυτοκεντράρεται.
Αφαίρεση εργαλείου SDS-plus (βλέπε εικόνα G)
– Ωθήστε το κέλυφος μανδάλωσης 5 προς τα πίσω και αφαιρέ-
στε το εργαλείο.
Τοποθέτηση εργαλείου χωρίς SDS-plus (GBH 3-28 DRE)
Υπόδειξη: Μη χρησιμοποιήσετε ποτέ εργαλεία χωρίς SDS-plus
για τρύπημα με κρούση ή για καλέμισμα! Τα εργαλεία χωρίς
SDS-plus και τα αντίστοιχα τσοκ καταστρέφονται όταν χρησιμο-
ποιούνται για τρύπημα με κρούση και για καλέμισμα.

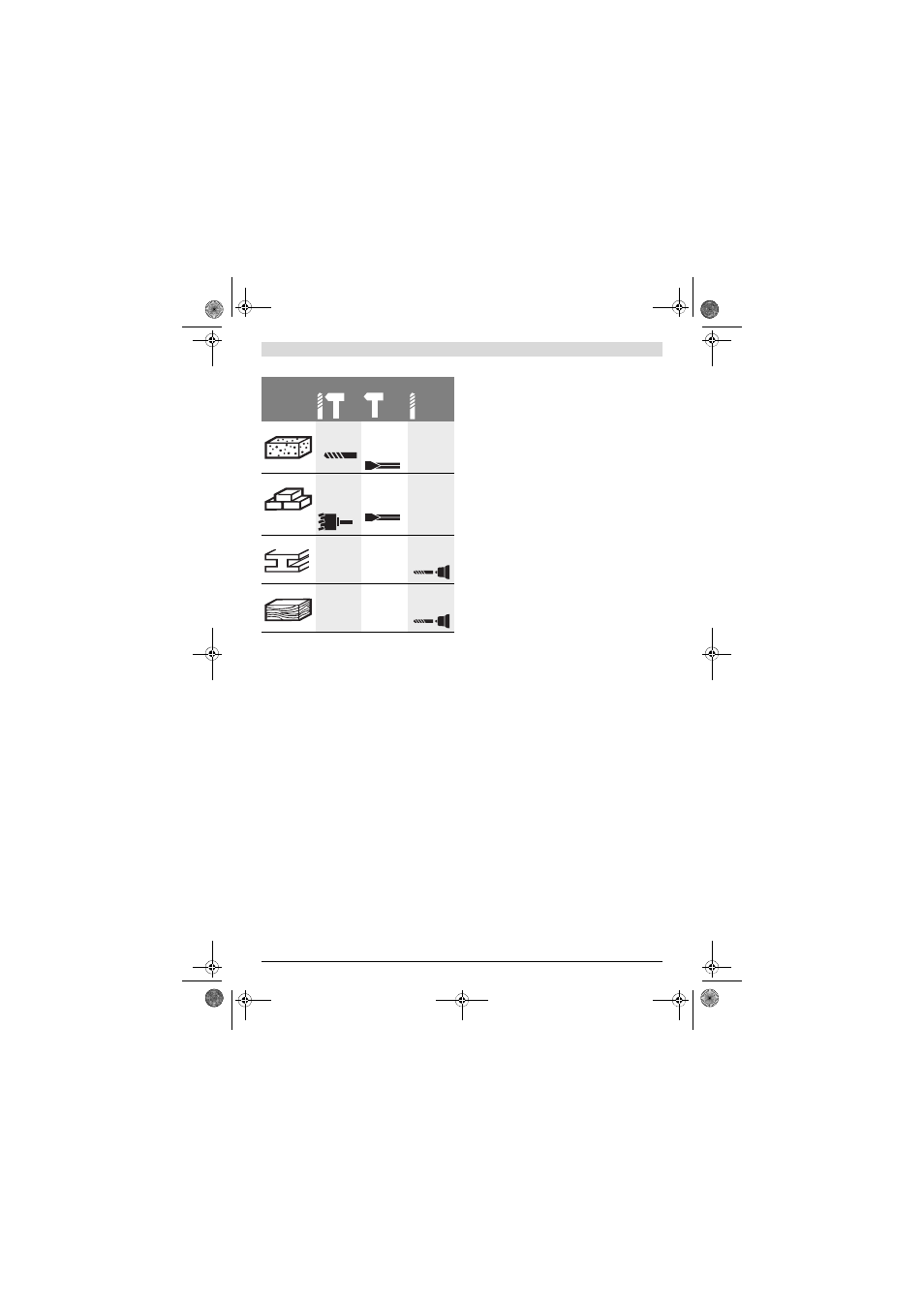

Τρόπος λειτουργίας
Υλικό
Μπετόν Ø 4 –28 mm
SDS-plus
SDS-plus
–
Τοίχος Ø 40 –82
mm
SDS-plus
SDS-plus
–
Χάλυβας
– –
Ø –13 mm
SDS-plus
Ξύλο
– –
Ø –30 mm
SDS-plus
